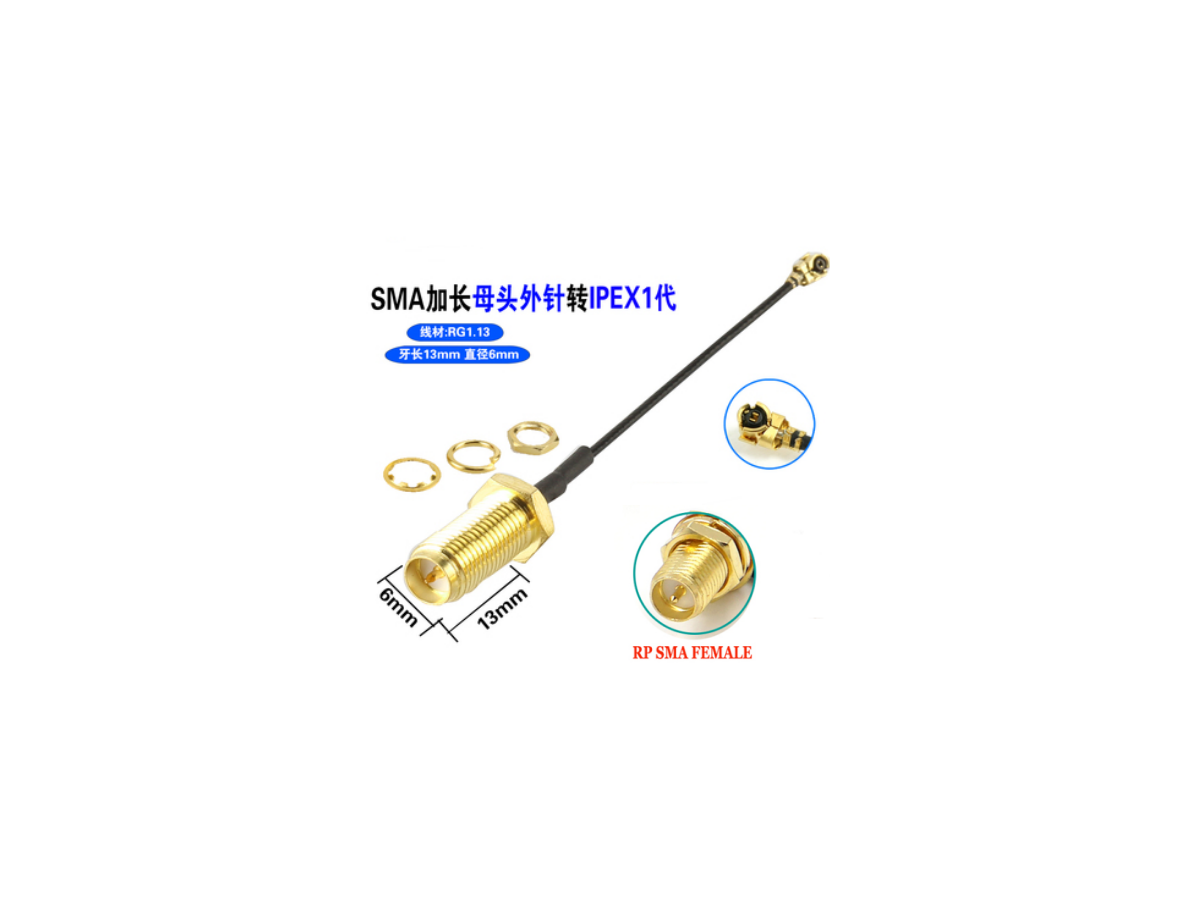

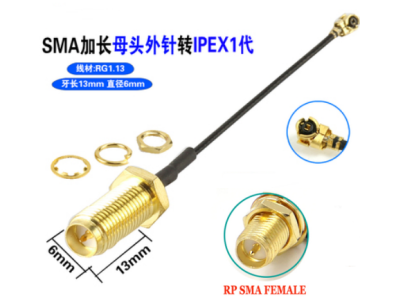

Cabo RP-SMA fêmea para IPEX1, coaxial RG1.13, 5 cm, rosca 13 mm

Descrição do Produto

O Cabo RP-SMA fêmea para IPEX1, coaxial RG1.13, 5 cm, rosca 13 mm é um pigtail coaxial curto projetado para interligar um conector micro IPEX1 presente em placas e módulos RF a uma interface RP-SMA externa. Sua função principal é prover uma conexão física e elétrica entre o circuito do módulo (via conector IPEX1) e uma antena ou conector de painel com rosca RP-SMA, mantendo a continuidade do sinal por meio do cabo coaxial RG1.13 na extensão definida de 5 cm.

Principais Aplicações

Este cabo é indicado para projetos de prototipagem, manutenção e integração onde seja necessário levar o sinal RF de um módulo com conector IPEX1 para uma antena externa ou entrada com RP-SMA, como em placas de desenvolvimento usadas em educação maker, projetos com Arduino que utilizem módulos RF, aplicações de automação e pequenos sistemas de robótica que exigem posicionamento externo da antena. Também é útil para testes técnicos, substituição de cabos danificados em módulos e montagem de soluções que exijam montagem em painel devido à rosca de 13 mm.

Como Funciona

A integração é direta: uma extremidade do cabo conecta-se ao conector IPEX1 do módulo (micro-coax) e a outra extremidade apresenta o conector RP-SMA fêmea com rosca, permitindo o acoplamento com um RP-SMA macho ou montagem em painel compatível. O cabo transmite o sinal RF pelo núcleo coaxial e pela blindagem do RG1.13, sendo a escolha adequada quando se necessita de uma conexão curta e com boa integridade mecânica entre o módulo e a interface externa. Antes da instalação, verifique o tipo de conector presente no módulo e no equipamento externo para garantir o acoplamento correto.

Vantagens e Observações

Como vantagens práticas, a construção em pigtail curto reduz perdas por comprimento em aplicações de curtas distâncias e facilita o posicionamento da antena fora da caixa ou do chassi. Observações importantes: confirme se o conector do seu equipamento é realmente IPEX1 e se o acoplamento externo requer RP-SMA fêmea (lembre-se que RP-SMA possui polaridade reversa em relação ao SMA tradicional), verifique a compatibilidade mecânica da rosca de 13 mm e considere o espaço disponível para o comprimento de 5 cm. Ao planejar integração com placas Arduino ou módulos RF, sempre confira documentação do módulo quanto à pinagem e ao tipo de conector antes da compra. Este produto é conhecido em ingles como "RP-SMA female to IPEX1 cable, RG1.13 coaxial, 5 cm, 13 mm thread"
