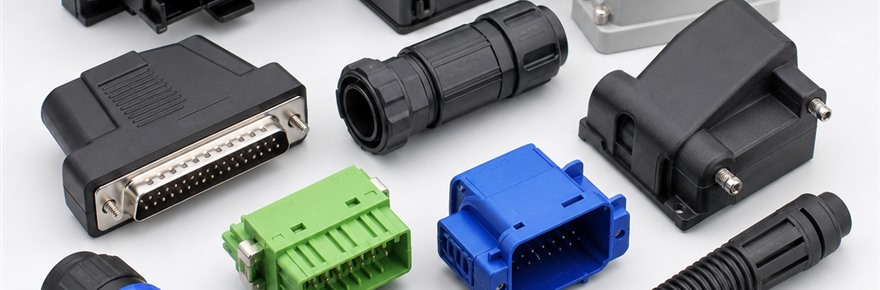

Carcaças para Conectores

Carcaças para montar conectores

Carcaças organizam, isolam e posicionam os terminais crimpados, formando um conector com alinhamento e polarização definidos. Elas são úteis na produção de chicotes sob medida e na substituição de alojamentos compatíveis com placas, fontes e módulos.

Família, passo e número de vias

Comece identificando a série do conector. Dupont de 2,54 mm e modelos 5557 de 3,0 mm, por exemplo, utilizam dimensões e terminais distintos. Confirme o passo, a quantidade de posições e se o arranjo possui uma ou duas fileiras.

Verifique também gênero, formato das guias, travas e chaveamento. Duas carcaças com o mesmo número de vias podem não encaixar se pertencerem a famílias diferentes. Fotos e medidas ajudam, mas o código da série é a referência mais segura.

Terminais e processo de montagem

A carcaça normalmente não substitui os contatos metálicos. Confira se os terminais estão inclusos ou devem ser adquiridos separadamente e se são adequados à bitola do fio. Uma ferramenta de crimpagem compatível melhora a fixação elétrica e mecânica.

Antes de inserir os terminais, defina a sequência dos fios e observe a posição da lingueta de retenção. Após a montagem, faça uma leve verificação de tração e confirme a pinagem com o circuito desenergizado. Consulte quantidade fornecida, material e compatibilidade com o conector correspondente.
