Headers e Barras de Pinos

Headers e barras de pinos para placas

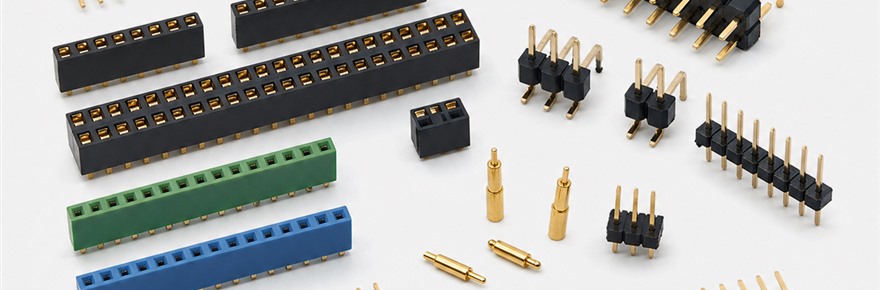

Headers criam pontos de conexão padronizados em placas e módulos, permitindo encaixe de cabos, jumpers, shields e circuitos complementares. Podem ser machos ou fêmeas, simples ou duplos, retos ou angulados, com quantidades variadas de contatos.

Passo e disposição dos contatos

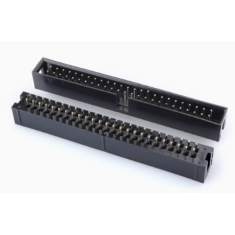

Confirme o passo entre pinos, como 2,54 mm, e a disposição em uma ou duas fileiras. Em conectores para cabo flat, a quantidade total de vias e o padrão do soquete devem coincidir. Modelos DC3 podem incluir guia e chaveamento que determinam a orientação.

Verifique altura do isolador, comprimento dos pinos e espaço disponível acima e abaixo da placa. Em montagens anguladas, considere a direção de saída do cabo e a área necessária ao redor do conector.

Montagem e soldagem

Escolha a versão para furo passante ou outra montagem compatível com o PCB. Confira diâmetro dos furos, espaçamento e desenho mecânico antes de finalizar a placa. O alinhamento durante a soldagem evita tensão no encaixe.

Algumas barras podem ser cortadas, enquanto conectores com carcaça possuem número fixo de posições. Antes da compra, confirme se o anúncio se refere a uma peça, barra ou conjunto e se o produto inclui soquete, header ou ambos. Compare também corrente por contato e acabamento quando informados.
