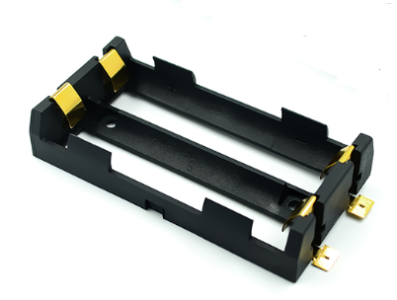

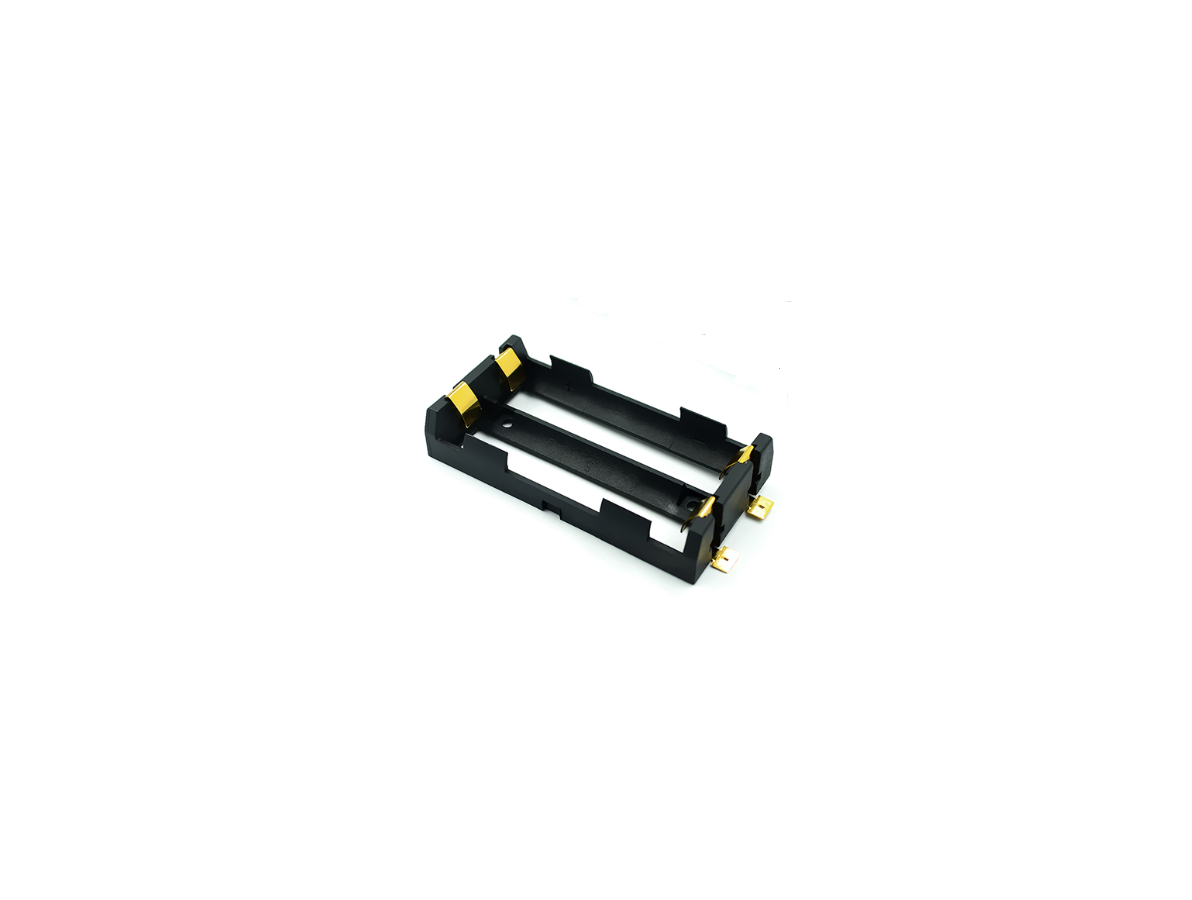

Suporte/caixa para 2 baterias 18650 (SMD/SMT)

O que é o produto e sua função principal

O porta-bateria para 2 x 18650 SMD/SMT é um suporte de montagem em superfície projetado para alojar duas células 18650 em um único conjunto, fornecendo pontos de contato metálicos e terminais para soldagem direta em placa de circuito impresso (PCB). Sua função principal é permitir a integração mecânica e elétrica de baterias 18650 em projetos eletrônicos onde se deseja uma solução de alimentação removível e substituível sem uso de soquetes tradicionais para fiação.

Principais Aplicações

Esse tipo de suporte é indicado para projetos de robótica, automação, eletrônica, prototipagem e educação maker que utilizam células 18650 como fonte de energia. Pode ser usado em dispositivos portáteis, bancos de energia caseiros, protótipos que precisam permitir troca rápida de baterias e em manutenção de equipamentos que utilizam células cilíndricas padrão 18650. A montagem SMD facilita integração em PCBs compactos e em designs que priorizam produção por montagem superficial.

Como Funciona

O suporte se instala sobre a superfície da placa por meio de terminais SMD/SMT que são soldados ao circuito, estabelecendo a conexão elétrica entre as células e os pontos de distribuição de energia do projeto. As células são inseridas mecanicamente no compartimento, onde contatos metálicos fazem a retenção e condução. Antes da soldagem e da operação, é importante observar a orientação das células para garantir a polaridade correta e evitar curtos; não se deve aquecer excessivamente o suporte com as baterias já inseridas.

Vantagens e Observações

Na prática, esse porta-bateria facilita troca e substituição de 18650 sem necessidade de retrabalhar fiação, tornando-se útil em reparos e iterações de protótipo. Recomenda-se conferir previamente a compatibilidade mecânica e elétrica com a placa e o projeto — em especial pinagem, pontos de solda, e as dimensões do compartimento — além de utilizar células apropriadas (protegidas quando necessário) e adotar cuidados com segurança ao manusear e soldar. Verifique também requisitos de carga e circuito de proteção do seu projeto antes de integrar o suporte. Este produto é conhecido em inglês como "2 X 18650 Battery Holder SMD SMT Battery Box"
