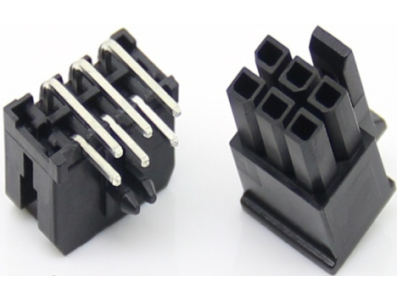

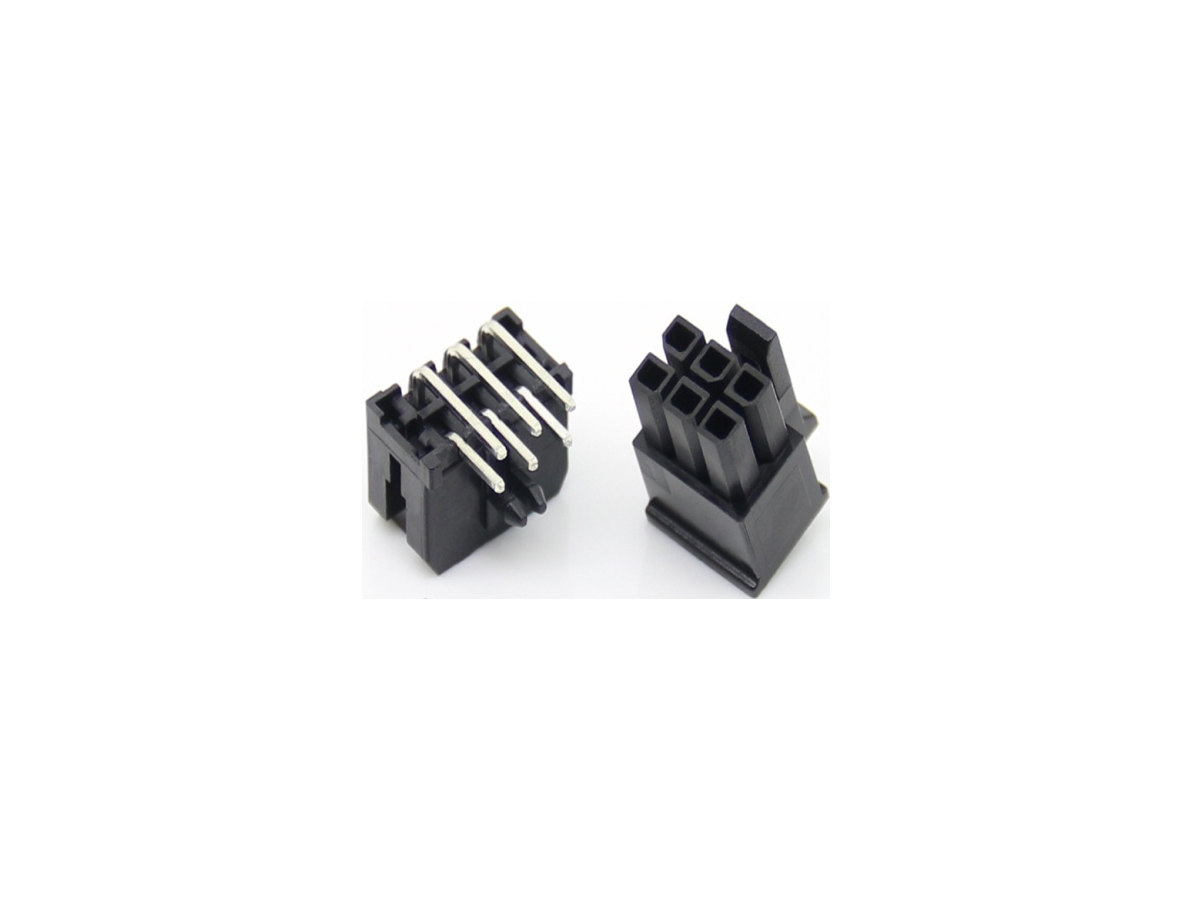

Conector PCB dupla fileira 2x3 pinos, passo 3,0 mm, 5557 para pinos pequenos, carcaça Dupont preta (PC)

Descrição

O Conector de dupla fileira 2x3 passo 3,0 mm para PCB é uma carcaça plástica para conexão elétrica em placa de circuito que acomoda pinos em configuração 2 por 3 com passo de 3,0 mm. Sua função principal é fornecer uma interface de conexão removível entre a placa e a contraparte (cabos, módulos ou plugs), permitindo montagem e manutenção sem necessidade de soldagem direta nos condutores. A carcaça é na cor preta e fabricada em material plástico (PC), adequada para aplicações onde é necessária organização de sinais em duas fileiras de pinos pequenos.

Principais Aplicações

Este conector é indicado para projetos de eletrônica, prototipagem e cultura maker, bem como em aplicações de robótica, automação e manutenção onde seja necessário interligar módulos, sensores, drivers ou subplacas de forma modular. Ele costuma ser usado em painéis, placas de desenvolvimento e dispositivos que exigem troca ou substituição de cabos e componentes sem intervenção complexa, facilitando montagem e testes em bancada ou em produção de pequenos lotes.

Como Funciona

O componente é montado na PCB por meio de soldagem nas trilhas previstas para a sua base, posicionando as duas fileiras de pinos conforme o passo de 3,0 mm. A carcaça recebe a contraparte (plug ou soquete correspondente) que estabelece o contato elétrico removível através dos pinos alinhados. A integração ao projeto exige atenção à orientação e à pinagem para que os sinais ou alimentação sejam corretamente encaminhados entre placa e periferia.

Vantagens e Cuidados

Entre as vantagens práticas estão a organização dos pontos de conexão em duas fileiras compactas e a facilidade de manutenção e substituição de módulos. Antes da compra, confirme o passo (3,0 mm), o número de pinos (2x3), a pinagem e a compatibilidade mecânica com a contraparte que será usada; verifique também os requisitos elétricos do seu projeto e os procedimentos de soldagem adequados ao material plástico (PC) para evitar deformação. Caso seja necessário, confirme se você dispõe dos terminais/contatos compatíveis para montagem, já que a carcaça por si só não garante o conjunto de contatos. Este produto é conhecido em ingles como "Double Row 3.0MM-PCB Pitch Connector, 5557 Small Pin Connector 2*3P"
