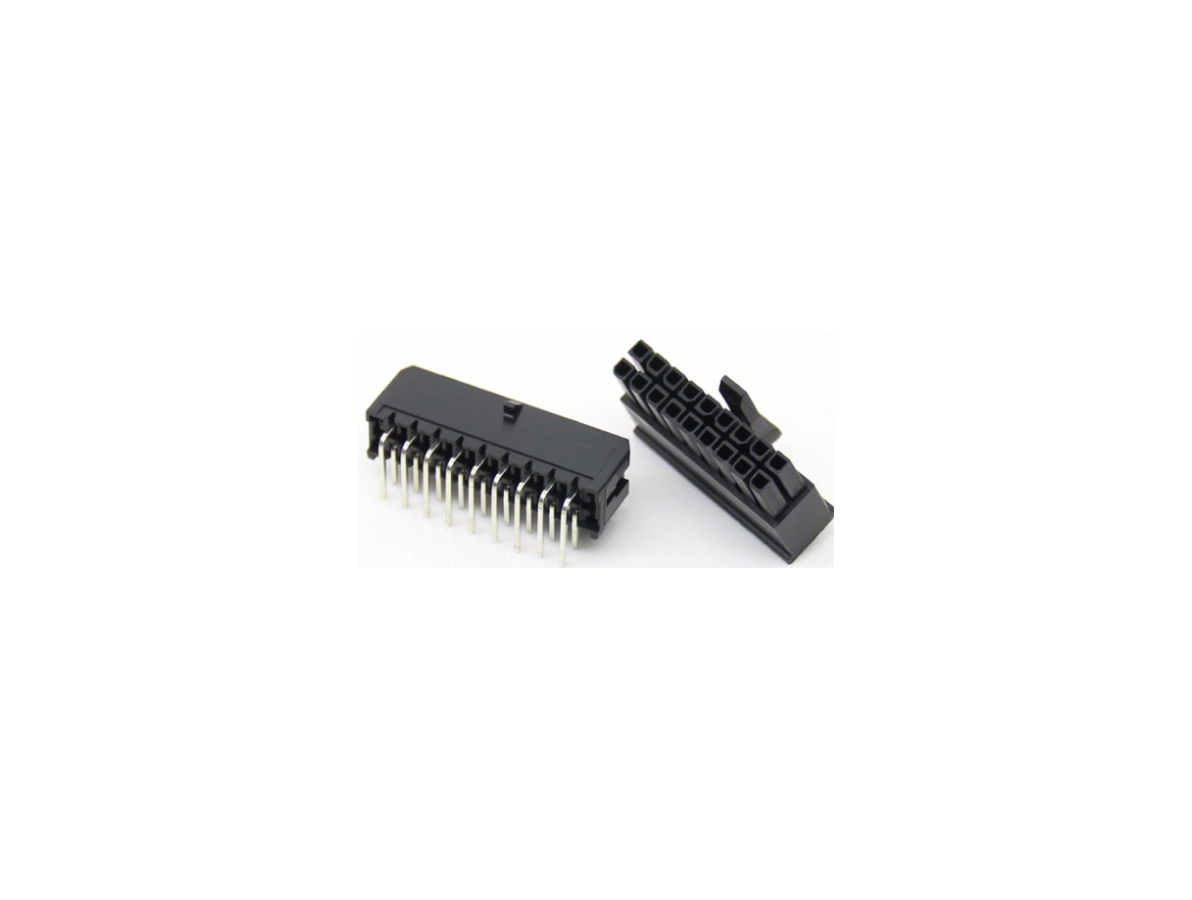

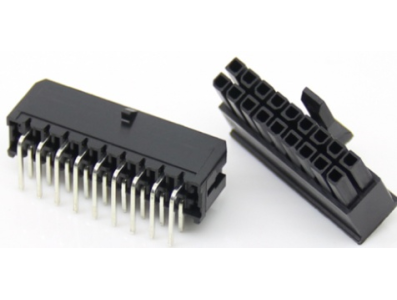

Conector PCB dupla fileira 3,0 mm passo 2x9 pinos (5557), carcaça Dupont preta (PC)

O que é o conector de pinos pequenos dupla fileira 3.0 mm (2x9P) e qual sua função

O conector de pinos pequenos dupla fileira 3.0 mm (2x9P) é um conector para montagem em placa de circuito impresso com passo (pitch) de 3,0 mm em configuração de duas filas, totalizando 18 pontos de contato (2×9). Projetado para prover uma interface compacta entre a placa PCB e cabos ou housings compatíveis, esse tipo de conector permite a organização e a conexão segura de múltiplos sinais em um único ponto de inserção. O item costuma ser identificado pelo código 5557 e apresenta corpo em estilo Black Dupont em material PC, indicado para aplicações onde se busca padronização de pinos pequenos.

Principais Aplicações

Este conector é adequado para projetos de eletrônica e automação que demandam interconexão de sinais em espaço reduzido, como painéis de controle, placas de interface, módulos de expansão e dispositivos de prototipagem na área maker. Em robótica e manutenção, ele pode ser usado para consolidar cabeamentos entre placas ou entre módulos e sensores, facilitando trocas e diagnósticos sem necessidade de soldagens repetidas. Também é útil em ambientes educacionais para montagem e desmontagem rápidas de circuitos.

Como Funciona

O componente é destinado à fixação na placa de circuito impresso obedecendo ao pitch de 3,0 mm, oferecendo contatos alinhados em duas filas que recebem um alojamento ou conector correspondente para passagem de sinais. A integração típica envolve soldagem dos pinos na placa e acoplamento de um conector fêmea ou cabo com terminais compatíveis; assim, a montagem permite desconexões rápidas e manutenção modular. A disposição em dupla fileira reduz a largura total do conjunto quando comparada a conectores mono-fila com o mesmo número de pinos.

Vantagens e observações de uso

Entre os benefícios práticos estão a redução de ruído de cabeamento ao organizar sinais em um único conector, a facilidade de manutenção por conexões destacáveis e a economia de espaço na PCB graças à configuração dupla. Antes da compra, verifique atentamente o passo (3,0 mm), a quantidade de pinos (2×9), a orientação e o tipo de montagem exigidos pelo seu projeto, além de conferir o encaixe do alojamento que será utilizado; não presuma compatibilidade mecânica ou elétrica sem comparar pinagem e dimensões com o seu design. Este produto é conhecido em ingles como "Double Row 3.0MM-PCB Pitch Connector, 5557 Small Pin Connector 2*9P"
