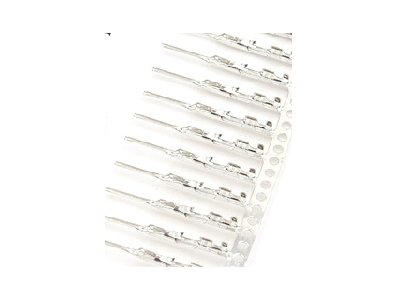

Terminal macho MX 2,54 mm para housing Dupont preto (PC)

O que é e para que serve

Terminal macho Dupont MX 2,54 mm é um terminal metálico projetado para ser inserido em carcaças tipo Dupont com passo de 2,54 mm, formando conexões removíveis em cabeamento e cabos personalizados. Sua função principal é estabelecer o contato elétrico entre fios e conectores do tipo header ou soquete, possibilitando montagem e manutenção de ligações em placas e painéis de forma organizada e modular. A carcaça associada costuma ser preta e fabricada em PC (policarbonato), oferecendo acabamento estético e proteção mecânica para os terminais.

Principais Aplicações

Esse tipo de terminal é amplamente utilizado em prototipagem eletrônica, montagem de cabos para módulos e sensores, reparos e manutenção em painéis de controle, além de projetos de automação e robótica que requerem conexões desmontáveis. Serve bem para criar jumpers e chicotes com passo padrão de 2,54 mm, facilitando testes, substituições e reorganização de sinais em ambientes maker e educacionais.

Como Funciona

O terminal macho é crimpado ao fio e, depois, inserido na carcaça Dupont correspondente, formando um conjunto que se encaixa em headers de 2,54 mm. A integração ao projeto acontece por meio do acoplamento mecânico e elétrico entre o terminal inserido na carcaça e o pino ou soquete contraparte. Para montagem adequada, recomenda-se o uso de ferramentas de crimpagem apropriadas e atenção à orientação e à pinagem ao inserir os terminais na carcaça, garantindo contato estável e posição correta no conector final.

Vantagens e Observações

Na prática, o uso de terminais como esse facilita a personalização de cabos, reduz o tempo de manutenção e permite reaproveitamento de componentes em diferentes montagens. Antes da compra, verifique a compatibilidade com o passo de seu header, confirme a pinagem e as dimensões da carcaça no seu projeto, e escolha o calibre de fio adequado ao terminal para garantir boa crimpagem e segurança do contato. Lembre-se de que a qualidade da crimpagem e a condição dos terminais influenciam diretamente na confiabilidade elétrica da conexão. Este produto é conhecido em ingles como "MX2.54MM Dupont Housing Male Terminal"
