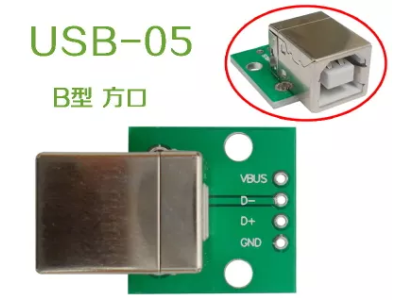

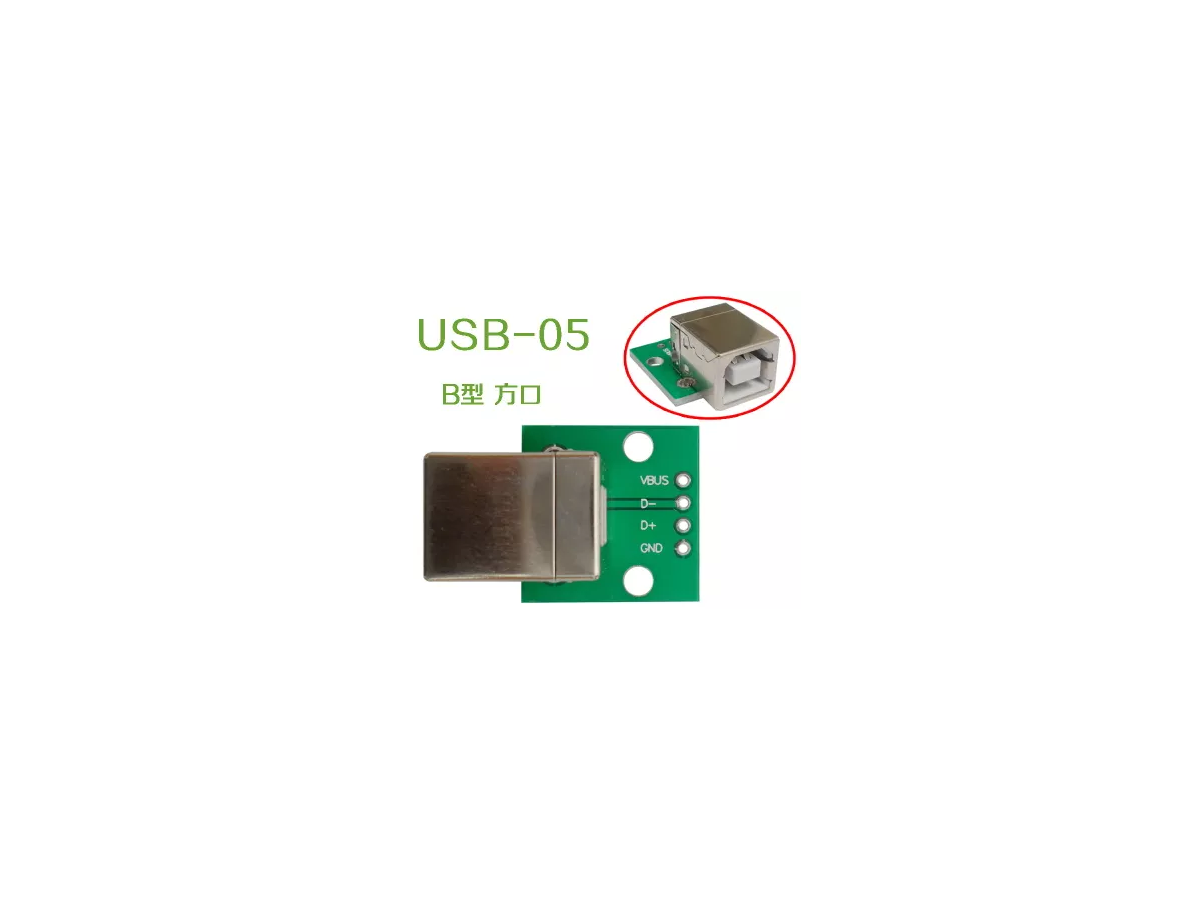

Conector USB fêmea tipo B quadrado com interface DIP

O que é o produto e qual sua função

O conector USB fêmea tipo B com interface quadrada para DIP é um conector de montagem em placa projetado para oferecer uma porta física padrão USB tipo B diretamente em PCBs ou placas de prototipagem. Sua função principal é permitir a conexão de cabos USB tipo B a um circuito impresso, oferecendo um ponto de entrada/saída físico para sinais e alimentação conforme o uso do equipamento.

Principais Aplicações

Esse conector é indicado para projetos de prototipagem, reparos e montagem de placas que necessitam de uma porta USB robusta e de fácil integração. É comum em painéis de dispositivos, placas de interface, módulos de comunicação e aplicações de automação e robótica onde se queira disponibilizar uma tomada USB tipo B para comunicação ou alimentação externa. Também é útil em ambientes maker e educacionais para facilitar testes e conexões temporárias ou permanentes.

Como Funciona

O conector é montado diretamente na placa por meio de pinos/terminais que são soldados ao circuito impresso, fornecendo a interface mecânica para encaixe do plug USB tipo B. Ele atua como um elemento passivo de conexão: o cabo conectado ao conector conduz sinais e alimentação entre o equipamento e o dispositivo externo. A integração típica envolve garantir a correta padronização da pinagem e a fixação mecânica adequada na placa para suportar inserções e remoções do cabo.

Observações e recomendações

Antes da aquisição, verifique a compatibilidade mecânica e elétrica com seu projeto: confirme a pinagem no PCB, o espaço disponível no layout, o tipo de montagem (DIP) e os requisitos do dispositivo que fará uso da porta USB. Atente também à necessidade de reforço mecânico e ao correto alinhamento dos furos de fixação para evitar tensão nos terminais durante o uso. Estes cuidados ajudam a prevenir falhas de conexão e danos por esforço mecânico. Este produto é conhecido em ingles como "USB female head to Dip, B type Square Interface"
