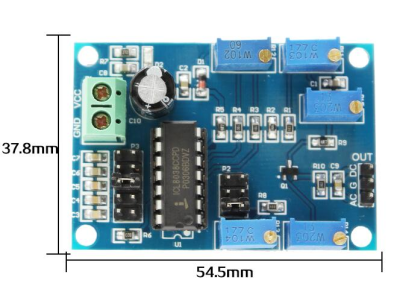

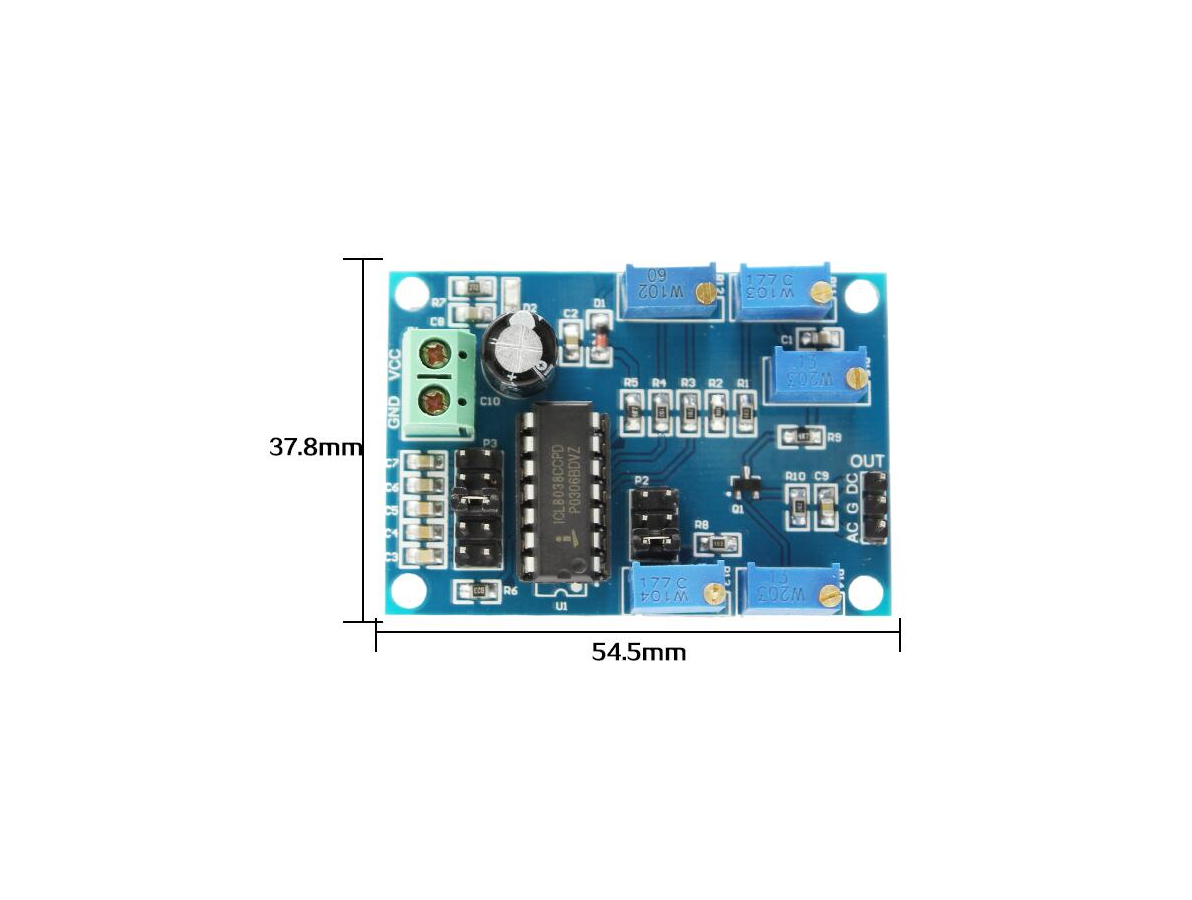

Módulo gerador de sinais ICL8038 12 V a 15 V 10 Hz a 450 kHz ondas senoidal, triangular e retangular, Conversor DC-DC

O que é o produto e sua função principal

O Módulo Gerador de Sinais ICL8038 12V a 15V 10Hz-450KHz Triangular/Retangular/Senoidal é um módulo eletrônico projetado para gerar sinais elétricos nas formas senoidal, triangular e retangular dentro da faixa de frequência informada. Sua função principal é prover um sinal de referência ajustável para testes, calibrações e experimentos em bancada, oferecendo uma fonte de forma de onda contínua e variável alimentada pela faixa de tensão indicada (12V a 15V).

Principais Aplicações

Este módulo é adequado para uso em projetos de eletrônica, automação e prototipagem onde é necessário um gerador de sinais de média/baixa frequência. Pode ser empregado em testes de amplificadores, filtros, condicionamento de sinais, em bancada de manutenção e diagnóstico, além de atividades de ensino e educação maker para demonstração de conceitos de sinais e resposta de sistemas. Também se aplica em testes funcionais de circuitos utilizados em robótica e automação, quando se precisa de ondas de referência para verificação de comportamento.

Como Funciona

O módulo utiliza o circuito integrado ICL8038 para produzir as três formas de onda mencionadas e opera na faixa de frequência especificada pelo produto. Ele é alimentado pela tensão indicada (12V–15V) e oferece uma saída que deve ser conectada ao circuito ou equipamento sob teste. Em uma integração típica, o usuário liga a alimentação conforme a polaridade correta, conecta a saída ao ponto de medição ou entrada do circuito receptor e ajusta a frequência e a forma de onda conforme necessário. Para medições e ajustes é recomendável o uso de osciloscópio ou instrumento de medição apropriado; dependendo da carga conectada ao módulo, pode ser necessário interpor um buffer ou amplificador para evitar sobrecarga da saída.

Vantagens práticas e observações de uso

Entre as vantagens práticas estão a versatilidade das formas de onda disponíveis e a ampla faixa de frequência que permite testes desde sinais de baixa frequência até regimes mais altos dentro do intervalo informado. Antes da compra, confira se a faixa de alimentação (12V–15V) e o nível de saída são compatíveis com o seu projeto, verifique a pinagem, dimensões e requisitos de carga para garantir integração segura ao circuito alvo. Observe também cuidados básicos de utilização, como desacoplamento da alimentação, evitar cargas indutivas diretas sem proteção e confirmar o isolamento necessário para aplicações em equipamentos sensíveis. Este produto é conhecido em ingles como "ICL8038 12V to 15V Signal Generator Medium/Low Signal Frequency 10Hz-450KHz Triangular/Rectangular/Sine Wave Generator Module"
