Módulo INA240A2, amplificador de detecção de corrente de alta precisão para conversores DC-DC

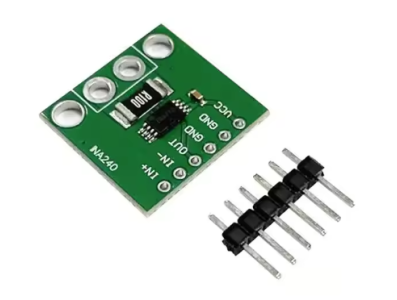

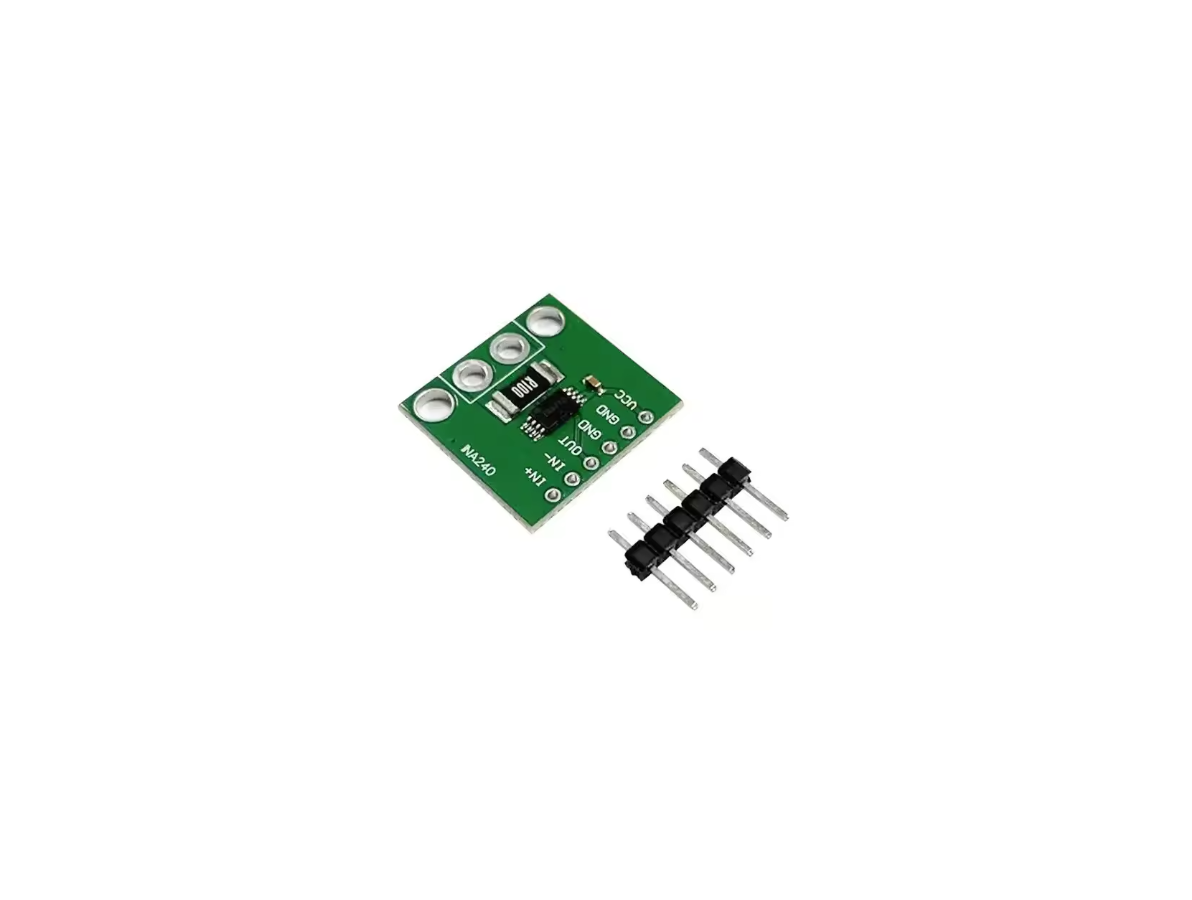

Módulo amplificador de detecção de corrente INA240A2

O Módulo amplificador de detecção de corrente INA240A2 é um circuito de medida concebido para detectar e amplificar a queda de tensão gerada em um resistor shunt, transformando esse sinal em uma saída proporcional de fácil leitura por sistemas eletrônicos. Sua função principal é permitir a medição de corrente com maior sensibilidade e estabilidade do que a leitura direta da queda de tensão no shunt, facilitando a integração com etapas de aquisição analógica ou monitoramento em tempo real.

Principais Aplicações

Este módulo é indicado para monitoramento de corrente em projetos de eletrônica e automação, como supervisão de fontes de alimentação, controle e proteção de drivers de motores, diagnóstico em manutenção de equipamentos e prototipagem em ambientes maker e educacionais. Em robótica e automação industrial ele pode ser usado para detectar sobrecorrentes, medir consumo de cargas e alimentar rotinas de telemetria ou proteção sem a necessidade de circuitos de condicionamento adicionais muito complexos.

Como Funciona

Na prática, o módulo é inserido em série com a carga através de um resistor shunt; a diferença de potencial gerada no shunt é detectada nas entradas do amplificador e convertida em um sinal de saída proporcional. A saída é então lida por um conversor analógico (ADC) ou outro estágio de aquisição. Para integração correta é preciso observar a pinagem do módulo, a forma de conexão do shunt, a necessidade de alimentação e a referência de terra comum entre o módulo e o sistema de leitura.

Observações e vantagens práticas

Entre as vantagens práticas está a facilidade de obter um sinal amplificado diretamente compatível com etapas de medição sem exigir componentes externos complexos, o que simplifica a prototipagem e a implementação de rotinas de proteção e monitoramento. Antes da compra ou instalação, confirme a pinagem, a faixa de tensão de alimentação e o comportamento em relação à tensão de modo comum consultando a documentação técnica adequada; verifique também dimensões e requisitos mecânicos do módulo para assegurar compatibilidade no projeto. Este produto é conhecido em ingles como "INA240A2 High-Precision Current Detection Amplifier Module"
