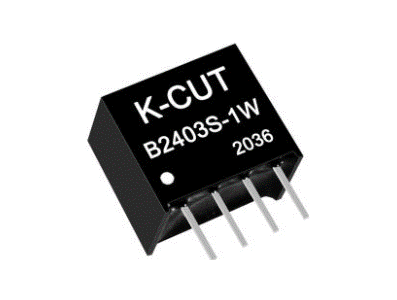

Módulo conversor DC-DC isolado K-CUT B2403S-1W 24 V para 3,3 V 1 W

Descrição

O Módulo conversor DC-DC isolado K-CUT B2403S-1W 24 para 3.3V é um conversor step-down que fornece uma saída isolada de 3,3 V a partir de uma entrada de 24 V. Sua função principal é converter e isolar a alimentação entre dois pontos do sistema, permitindo alimentar circuitos que requerem 3,3 V enquanto mantém separação elétrica entre as massas, reduzindo interferências e evitando loops de terra indesejados.

Principais Aplicações

Este módulo se encaixa em projetos de automação industrial, robótica, eletrônica embarcada e prototipagem maker onde exista um barramento de 24 V e seja necessário um ramal isolado de 3,3 V. É útil em painéis de controle, instrumentação e manutenção de equipamentos, especialmente quando dispositivos sensíveis ou módulos digitais precisam de uma referência elétrica separada da alimentação principal.

Como Funciona

Na integração, a fonte de 24 V alimenta a entrada do conversor e a saída entrega a tensão regulada de 3,3 V ao circuito consumidor; o isolamento galvânico separa as referências de terra entre entrada e saída. Normalmente o módulo é conectado em pontos de alimentação de placas ou módulos e deve ser instalado respeitando polaridade e boa prática de montagem (fixação, ventilação e conexões firmes). O uso reduz a necessidade de conversores locais sem isolamento quando isolamento entre subsistemas for requisito do projeto.

Vantagens e Observações

Entre as vantagens práticas estão a conversão direta de 24 V para 3,3 V com isolamento, o que contribui para proteção de sinais e redução de ruído entre subsistemas. Antes da compra, verifique a compatibilidade com seu projeto conferindo tensão de entrada, tensão de saída exigida, pinagem, dimensões físicas e os requisitos de corrente e temperatura no documento técnico do fabricante. Também é recomendável confirmar se o módulo precisa de montagem específica, dissipação adicional ou componentes externos para operação segura.

Este produto é conhecido em ingles como "K-CUT B2403S-1W DC-DC 24 to 3.3V Isolated Step-down Power Module"
