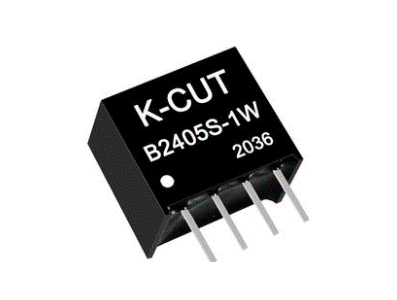

K-CUT B2405S-1W Conversor DC-DC Isolado Step-down 24 V para 5 V

O que é o produto e sua função principal

K-CUT B2405S-1W módulo conversor DC-DC isolado 24 para 5V é um módulo de alimentação do tipo step-down que converte uma tensão de entrada de 24 V para uma saída de 5 V com isolamento galvânico entre entrada e saída. Sua função principal é fornecer uma fonte de 5 V isolada a partir de uma fonte de 24 V, mantendo separação elétrica para reduzir interferências e evitar laços de massa em sistemas sensíveis. O rótulo de 1W indica a potência nominal disponível no lado de saída, o que orienta a escolha do módulo conforme a demanda do circuito alimentado.

Principais Aplicações

Este módulo se aplica em projetos de automação e manutenção onde existe uma alimentação industrial em 24 V e é necessário alimentar eletrônica lógica em 5 V com isolamento, em prototipagem e cultura maker quando se integra subsistemas que exigem separação elétrica, e em instrumentação e controle onde ruído ou loops de terra podem afetar medições. Em robótica e eletrônica embarcada, é indicado para alimentar sensores, módulos e circuitos de controle que tolerem uma alimentação isolada de 5 V, desde que respeitada a potência disponível.

Como Funciona

Na prática o módulo é inserido entre a alimentação de 24 V e o(s) circuito(s) que requer(em) 5 V: a fonte de 24 V é conectada ao pino de entrada, e a carga ao pino de saída de 5 V, mantendo-se a separação elétrica entre os dois lados. O termo "isolado" significa que não há conexão direta por terra entre entrada e saída, o que evita transferência direta de ruído e permite referências de terra independentes. Por se tratar de um conversor step-down, a tensão de saída é reduzida a partir da entrada; por ser um módulo de 1 W, é fundamental avaliar a corrente requerida pela carga para não exceder a capacidade do componente.

Vantagens práticas e observações antes da compra

Entre as vantagens estão a possibilidade de alimentação de circuitos 5 V a partir de fontes industriais 24 V com isolamento, redução de problemas com loops de terra e facilidade de integração em painéis e projetos compactos. Antes da compra, verifique a pinagem, polaridade, potência nominal (1 W) em relação à corrente que seu projeto demanda, dimensões físicas para montagem e eventuais necessidades de dissipação térmica ou de conformidade com normas específicas do seu projeto. Confirme também o isolamento requerido pelo seu sistema e se a potência e a tensão de trabalho atendem aos requisitos do projeto.

Este produto é conhecido em ingles como "K-CUT B2405S-1W DC-DC 24 to 5V Isolated Step-down Power Module"
