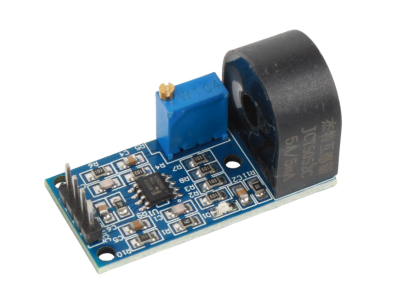

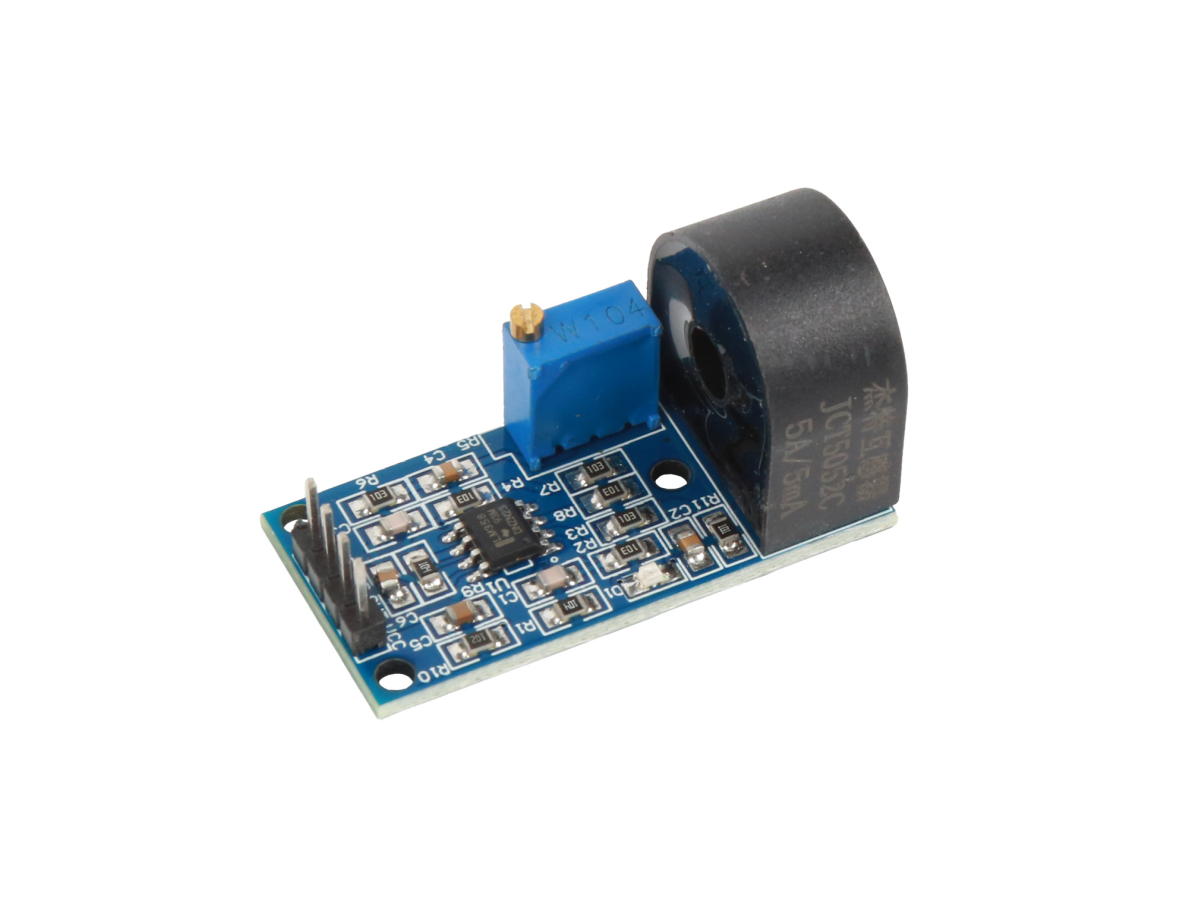

ZMCT103C Shield de transformador de corrente 5A para Arduino

O que é e para que serve

O Módulo transformador de corrente ZMCT103C 5A é um sensor baseado em transformador de corrente projetado para medir correntes em faixa de até 5A. Sua função principal é detectar a corrente alternada que circula por um condutor e fornecer um sinal proporcional, isolado eletricamente do circuito de potência, para ser usado em sistemas de medição e monitoramento.

Principais Aplicações

Indicado para projetos de eletrônica, automação e cultura maker, este módulo pode ser usado em monitoramento de consumo, detecção de sobrecorrente, diagnóstico em manutenção e aplicações de prototipagem e educação. Em robótica e automação ele auxilia no monitoramento de correntes de motores e cargas; em projetos com Arduino, é útil para registrar tendências de corrente e implementar proteção ou controle com base na leitura.

Como Funciona

O módulo opera como um transformador de corrente: o condutor a ser medido passa pelo núcleo magnético e a corrente induz um sinal na secundária do sensor. Esse sinal é então apresentado na saída do módulo como um valor proporcional à corrente primária e deve ser lido por um circuito de aquisição, por exemplo a entrada analógica de um microcontrolador como Arduino. Normalmente é necessário acondicionamento e offset do sinal para leitura em ADC, além de calibração para converter a saída em unidades de corrente.

Observações e vantagens práticas

Entre as vantagens estão o isolamento galvânico entre a linha medida e o sistema de leitura e a instalação simples, que costuma ser feita passando-se o condutor pelo núcleo. Atenção ao fato de que transformadores de corrente medem sinais alternados (não são adequados para corrente contínua), e observe a faixa declarada de 5A para evitar leituras incorretas ou saturação. Antes da compra verifique pinagem, formato mecânico e requisitos de interface com seu controlador (tensão de referência, necessidade de circuito de polarização e calibração). Este produto é conhecido em ingles como "ZMCT103C Current Transformer Module 5A Range"
