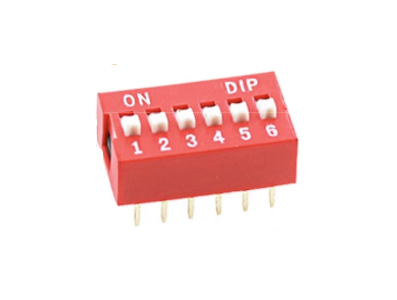

Interruptor Flat Dial 6 pinos 2,54 mm

O que é o produto e sua função principal

A chave DIP de 6 pinos passo 2,54 mm é um componente eletromecânico usado para selecionar estados binários em até seis canais independentes. Sua função principal é permitir a configuração física de opções em um circuito — por exemplo, definir endereços, habilitar ou desabilitar funções e ajustar modos de operação — sem necessidade de alterações de firmware ou rede. O formato compacto e a separação de 2,54 mm entre pinos tornam o componente adequado para montagem em placas de circuito impresso e protoboards convencionais.

Principais Aplicações

Esta chave é frequentemente empregada em projetos de eletrônica, robótica e automação para seleções manuais de configuração, em prototipagem e em ambientes maker/educacionais para testes rápidos. Em projetos com placas de desenvolvimento como Arduino e similares, pode ser usada para configurar endereços, entradas de seleção de modo ou flags de configuração. Também é útil em manutenção e ajuste de módulos e equipamentos onde se requer uma alternativa simples e reversível a soldas ou jumpers.

Como Funciona

Cada uma das seis posições funciona como um contato on/off independente que pode ser lido por entradas digitais de microcontroladores ou integrado a circuitos de controle. A separação de 2,54 mm entre pinos facilita a ligação direta a headers padrão e a soldagem em PCBs com passo compatível. A integração típica envolve conectar cada pino a uma entrada do microcontrolador com o devido condicionamento (pull-up ou pull-down, conforme o circuito), de modo que a posição da chave altere o estado lógico lido pelo sistema.

Vantagens e observações de uso

O uso desta chave permite alterações rápidas de configuração sem regravar ou reconfigurar software e reduz a complexidade em ajustes manuais de sistemas. Antes da compra e instalação, verifique detalhes como pinagem, orientação de montagem, dimensões físicas e os requisitos elétricos do seu projeto (tensão e corrente suportadas pelo contato), pois essas informações variam entre fabricantes. Além disso, atenção ao processo de soldagem para não danificar os terminais e considere a necessidade de debouncing no software caso as leituras sejam sensíveis a ruídos.

Este produto é conhecido em ingles como "6Pin Flat Dial switch 2.54mm"
