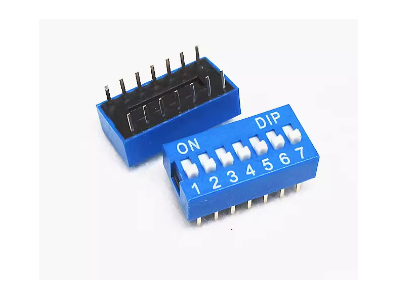

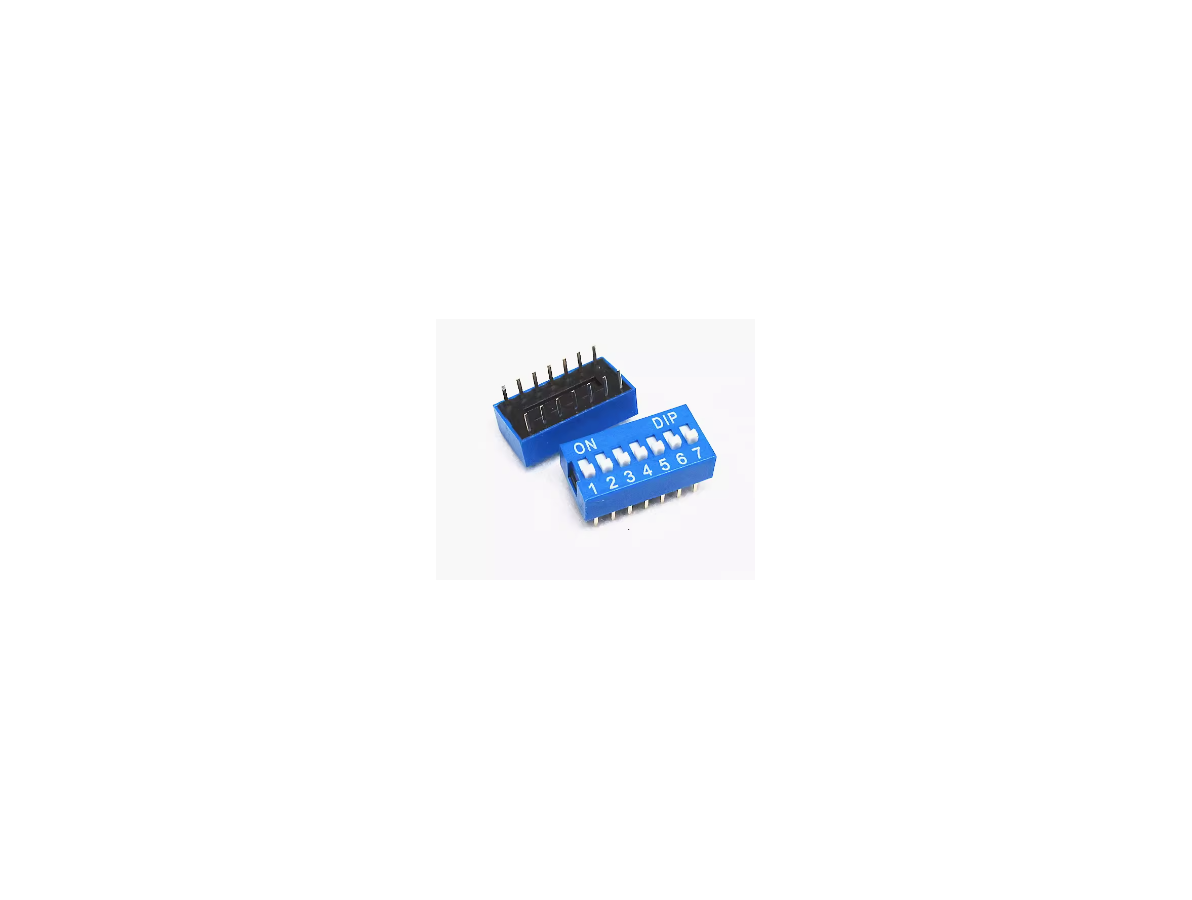

Chave Flat Dial azul 7 pinos 2,54 mm

##

O interruptor flat dial azul de 7 pinos 2,54 mm é um conjunto de sete chaves mecânicas em um único invólucro de baixo perfil, projetado para permitir seleção manual de estados lógicos em um circuito. Sua função principal é fornecer múltiplos contatos on/off individuais agrupados, permitindo configurar endereçamento, modos de operação ou entradas discretas sem necessidade de reprogramação imediata. O formato “flat dial” indica atuadores mais rasos e alinhados, facilitando montagem em painéis ou placas onde o espaço acima da superfície é reduzido.

Principais Aplicações

Em projetos de eletrônica, prototipagem e cultura maker o componente é usado para seleção de opções, definição de endereçamento de módulos e testes rápidos de hardware. Em robótica e automação serve para configurar modos de operação ou parâmetros de forma direta no dispositivo durante desenvolvimento e manutenção. Também é útil em placas de desenvolvimento, painéis de controle simples e em ambientes educativos para demonstrar conceitos de entradas digitais e endereçamento sem implementar interfaces complexas.

Como Funciona

Cada uma das sete posições funciona como uma chave independente que pode ser posicionada para estabelecer ou interromper um contato elétrico; as posições são tipicamente lidas como sinais digitais por microcontroladores ou circuitos de lógica. A referência a 2,54 mm indica o espaçamento padrão entre pinos, de modo que a integração costuma ser feita em soquetes ou placas com esse passo de pinos, ou por soldagem direta em PCB compatíveis. Antes de usar, confirme a orientação e a pinagem no seu circuito e considere o método de leitura (pull-up/pull-down ou leitura direta) adequado ao seu sistema.

Observações e Vantagens Práticas

Trata-se de uma solução compacta e prática para configurar dispositivos sem mudanças de firmware imediatas, reduzindo tempo em ajustes e testes em bancada. Observe ao adquirir: verifique pinagem, necessidade de soldagem ou encaixe em soquete, e se o espaçamento de 2,54 mm é compatível com sua placa ou protoboard. Evite expor o componente a umidade e esforços mecânicos excessivos no momento da montagem para preservar funcionamento estável. Este produto é conhecido em ingles como "7Pin Blue Flat Dial switch 2.54mm"
