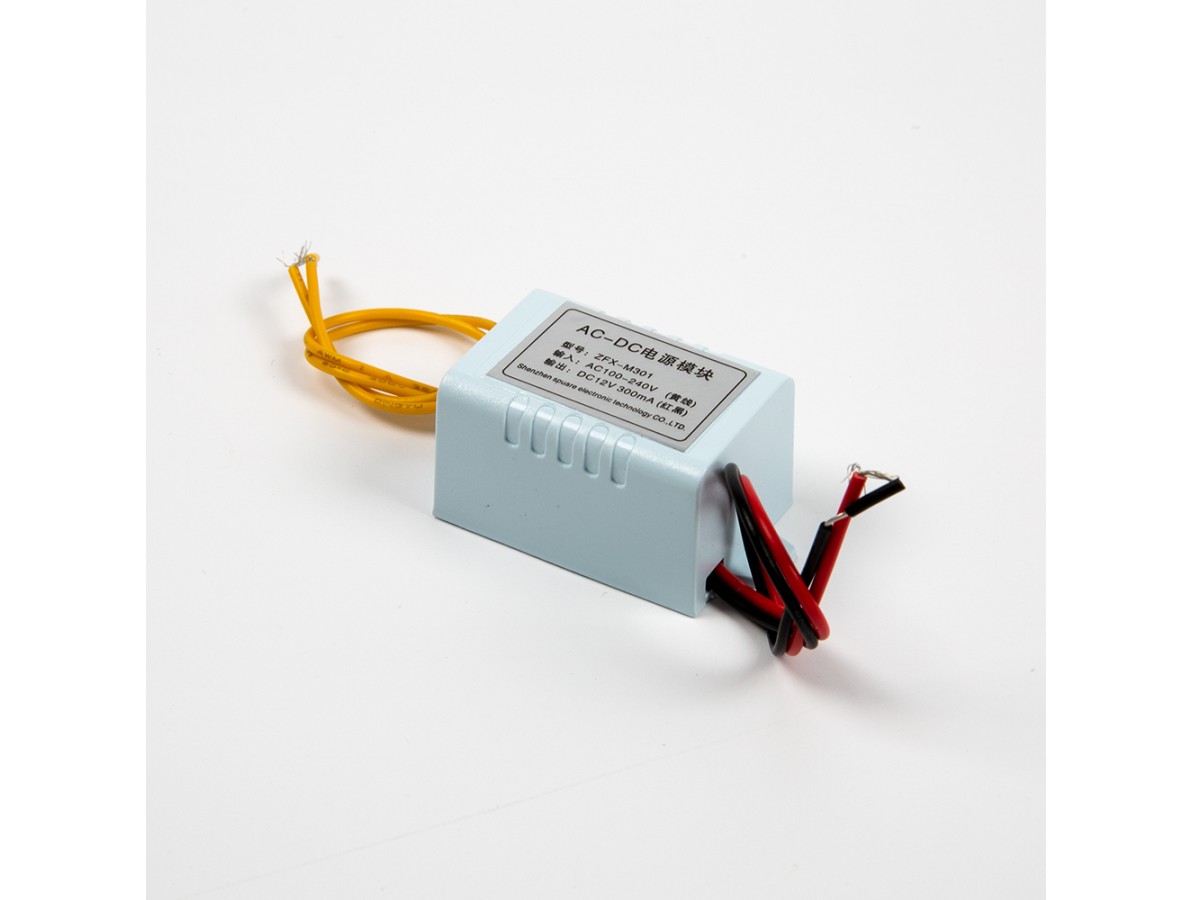

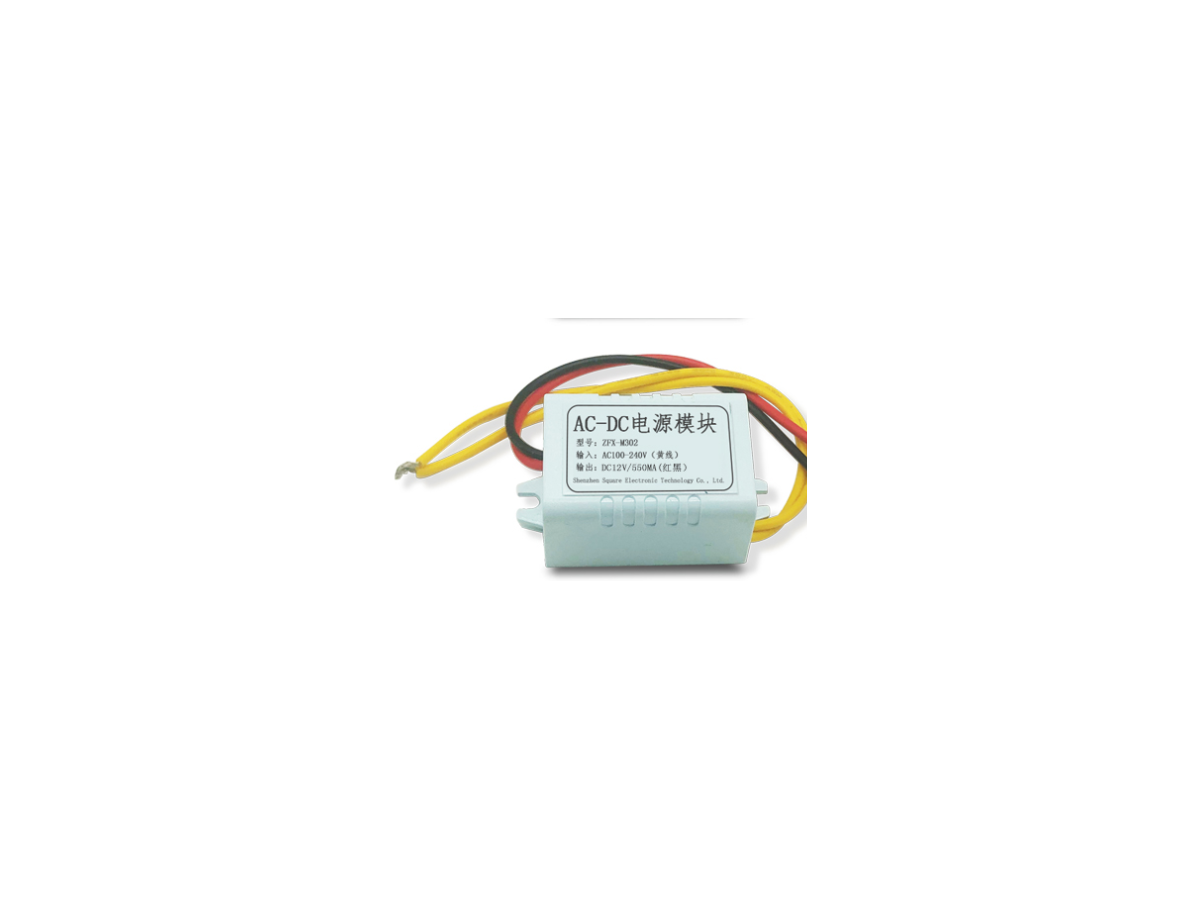

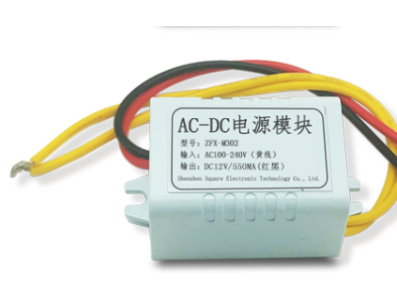

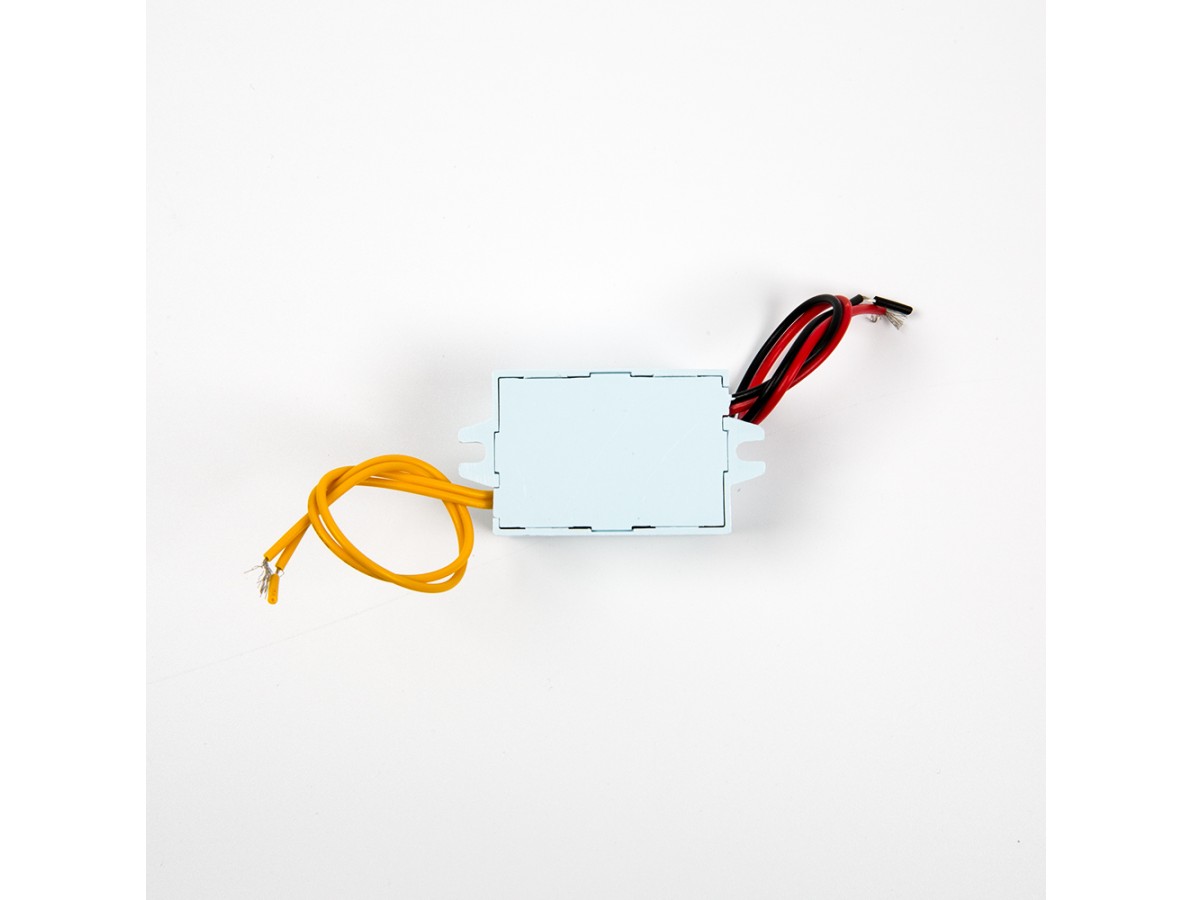

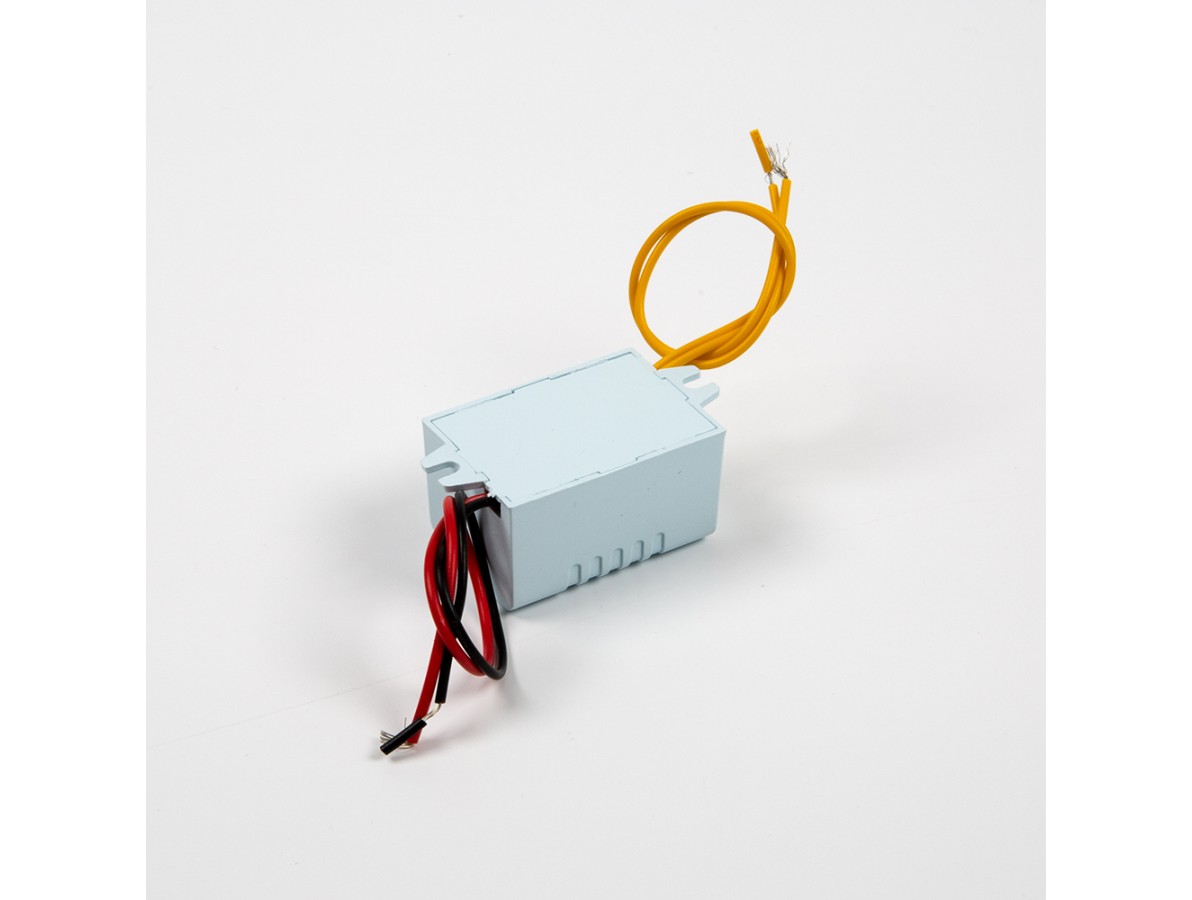

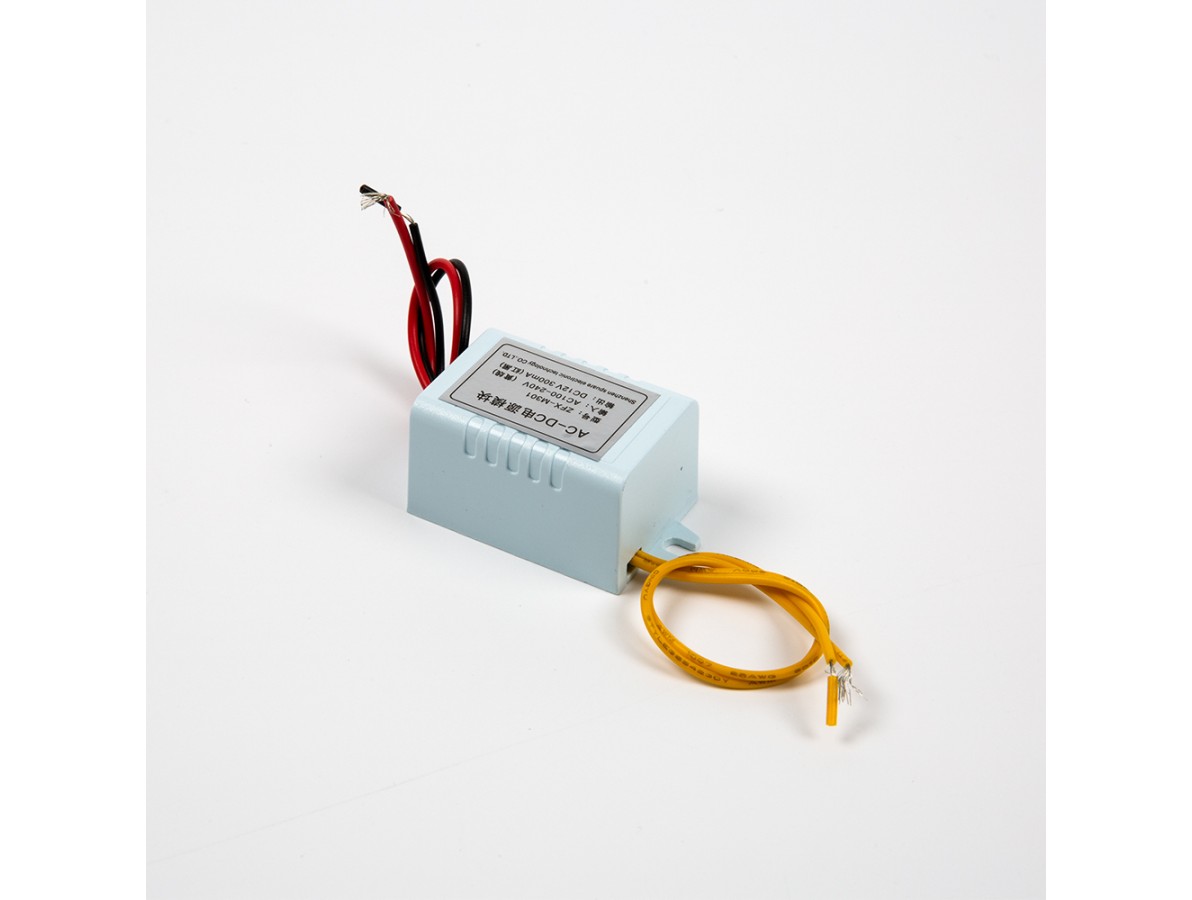

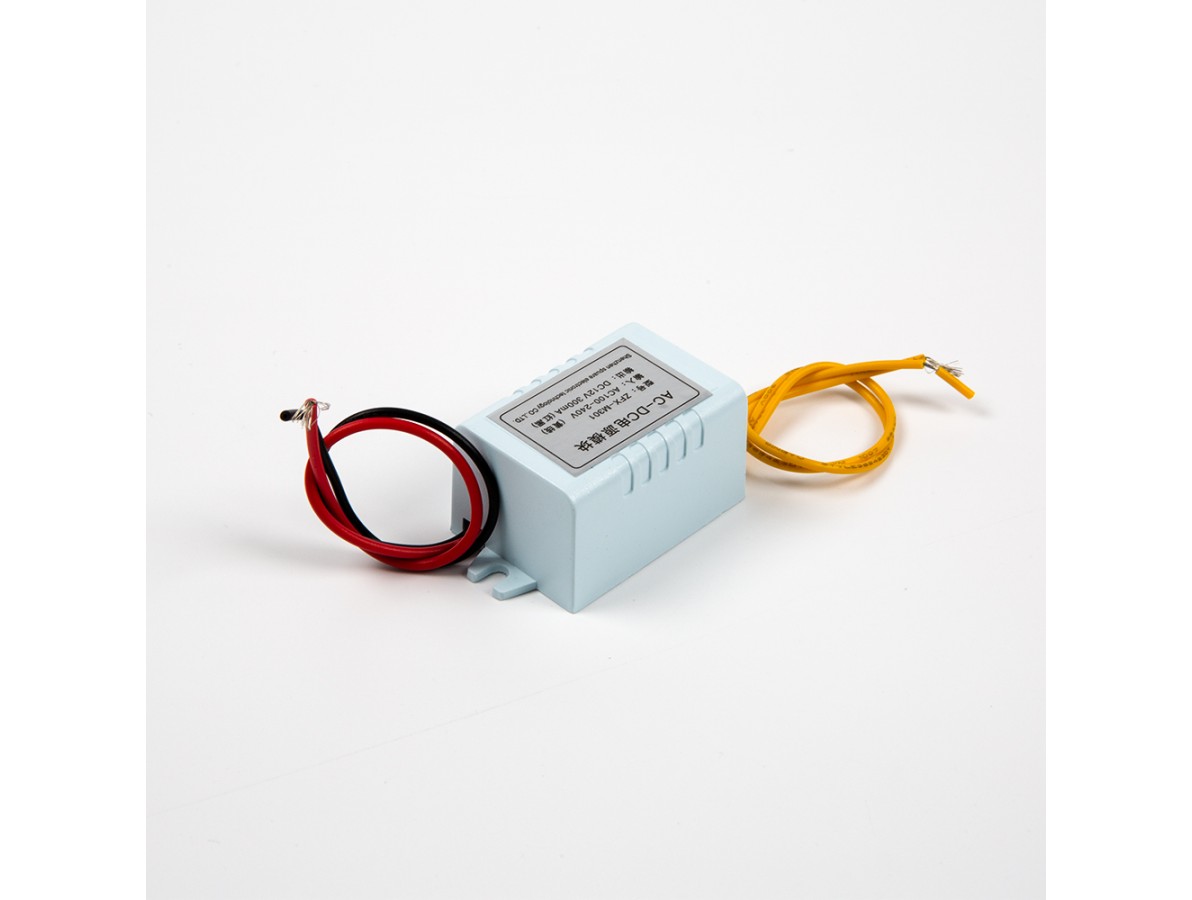

Módulo Fonte Chaveada ZFX-M302 AC 100-240V Saída DC 12V 550 mA

O que é o produto e qual sua função principal

O Módulo Fonte Chaveada ZFX-M302 AC 100-240V Saída DC 12V 550 mA é um módulo conversor AC-DC do tipo chaveado projetado para transformar tensões de rede entre 100 V e 240 V em uma saída contínua de 12 V com corrente nominal de 550 mA. Sua função principal é fornecer alimentação estável em nível DC para circuitos eletrônicos de baixa potência, servindo como uma fonte compacta em projetos que exigem conversão direta da rede elétrica para 12 V.

Principais Aplicações

Este módulo é indicado para alimentação de pequenos projetos de eletrônica, prototipagem e cultura maker, incluindo placas e shields como Arduino, módulos sensoriais, controladores de automação de pequeno porte e sistemas de manutenção que requisitem 12 V com correntes moderadas. Em ambientes de robótica e automação, pode ser usado para alimentar circuitos auxiliares, lógica de controle ou módulos que não demandem altas correntes. É adequado também em aplicações educacionais onde se necessita de uma fonte de 12 V a partir da rede.

Como Funciona

O módulo integra-se ao projeto conectando-se diretamente à alimentação AC da rede elétrica na faixa indicada e fornecendo os terminais de saída em DC para o circuito a ser alimentado. Em projetos com Arduino ou outros microcontroladores, o módulo fornece a tensão de alimentação para placas, sensores e módulos periféricos que aceitem 12 V; a integração deve respeitar entradas, reguladores e limites dos dispositivos alimentados. Antes de instalação, deve-se observar a polaridade da saída DC, a forma de conexão dos fios e a forma adequada de fixação e isolamento do módulo em relação à rede elétrica.

Vantagens e observações de uso

Como vantagem prática, uma fonte chaveada tende a ser mais compacta e eficiente que fontes lineares para a mesma faixa de tensão de saída, permitindo uso em painéis e caixas de projeto com espaço limitado. Atenção ao fato de que a corrente de 550 mA limita sua utilização a cargas de baixa a moderada potência; verifique sempre a corrente exigida pelo conjunto (placas, sensores, atuadores) antes da compra. Confirme compatibilidade quanto à tensão requerida pelos componentes do seu projeto, verifique pinagem, polaridade e espaço físico para instalação, e garanta isolamento adequado e proteção contra curto-circuito e sobrecarga conforme as necessidades do seu sistema. Este produto é conhecido em ingles como "AC-DC Switching Power Supply Module ZFX-M302 AC 100-240V DC 12V 550 mA"
