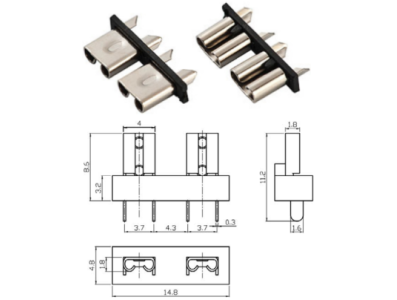

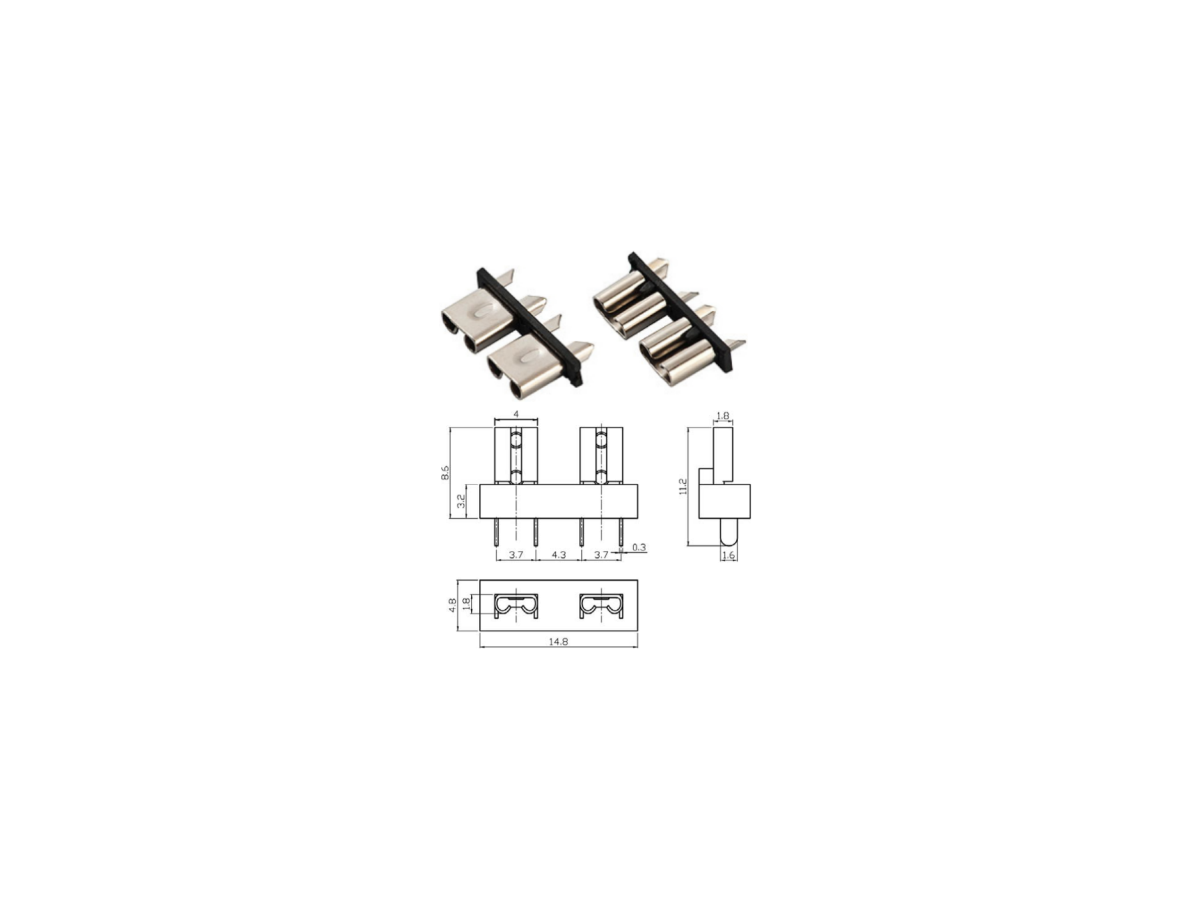

Suporte pequeno para fusível tipo lâmina para montagem em PCB

Descrição do produto

O porta-fusível automotivo de lâmina para PCB é um suporte projetado para acomodar fusíveis do tipo lâmina diretamente sobre uma placa de circuito impresso. Sua função principal é prover um ponto de conexão mecânico e elétrico entre o fusível e as trilhas da placa, permitindo proteção por fusível em circuitos embarcados ou em módulos eletrônicos sem a necessidade de um soquete externo. O conjunto facilita a instalação e a substituição do elemento fusível mantendo contato firme e confiável com o circuito.

Principais Aplicações

Este tipo de suporte encontra aplicação em projetos automotivos, painéis e módulos de alimentação, manutenção de sistemas veiculares e em soluções de automação e robótica onde se utilizam fusíveis do tipo lâmina. É também útil em prototipagem e no ambiente maker quando há necessidade de incorporar proteção fusível em uma placa customizada, bem como em pequenos equipamentos eletrônicos embarcados que exigem proteção de circuito de forma compacta e de fácil acesso para troca.

Como Funciona

O porta-fusível é montado diretamente na PCB por meio de terminais que são soldados à placa, formando a via de passagem da corrente através do fusível quando este está inserido. Em uso, o fusível é encaixado no suporte, estabelecendo contato elétrico entre as lâminas do fusível e os terminais do componente, o que permite interrupção fácil do circuito quando o fusível queima. A integração é feita na fase de projeto do PCB, respeitando o posicionamento e a pinagem do suporte para assegurar alinhamento e fixação adequados.

Vantagens e cuidados de uso

Entre as vantagens práticas estão a facilidade de manutenção e substituição do fusível, a economia de espaço em comparação com soquetes externos e a consolidação da proteção diretamente na PCB. Ao escolher ou integrar este componente, confirme a compatibilidade com o tipo e o tamanho do fusível tipo lâmina que será utilizado, verifique o espaçamento e a pinagem na placa, e avalie requisitos elétricos do projeto (tensão e corrente apropriadas ao fusível escolhido). Observe também práticas adequadas de soldagem e fixação mecânica para evitar folgas ou aquecimento excessivo no ponto de contato. Este produto é conhecido em ingles como "Small PCB Car Automotive Blade Fuse Holder"
