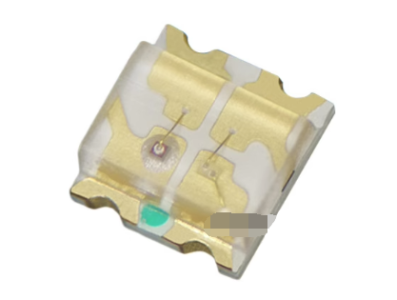

LED SMD 0603 (1615) Vermelho e Azul

O que é o produto e qual sua função principal

O LED SMD 0603 (1615) Vermelho+Azul é um componente emissor de luz em encapsulamento SMD de pequeno porte que agrega emissões nas cores vermelho e azul em um único pacote. Sua função principal é fornecer indicação visual através de duas cores distintas, podendo ser usado para sinalização, identificação de status ou efeitos visuais em placas eletrônicas de espaço reduzido. Por se tratar de um componente SMD, é pensado para montagem direta em superfície de placas impressas.

A configuração "vermelho+azul" indica a presença de dois emissores ópticos no mesmo encapsulamento, permitindo indicações monocromáticas ou combinações de cor dependendo da forma de acionamento. Não são apresentadas especificações elétricas no título; portanto, é importante confirmar a corrente, tensão direta e pinagem no datasheet antes de projeto e montagem.

Principais Aplicações

Este tipo de LED é indicado para painéis de status em dispositivos eletrônicos compactos, indicadores em módulos de prototipagem, sinais em projetos de robótica e automação de pequeno porte, além de aplicações em educação maker e prototipagem rápida onde o espaço na placa é limitado. Também atende bem em matrizes de LEDs para efeitos visuais discretos, indicadores de alimentação ou sinalização em módulos embarcados e equipamentos de manutenção eletrônica que exigem identificação de estados via cor.

Como Funciona

Na prática, o LED SMD é soldado em pads específicos na placa e acionado eletricamente por meio de circuitos que incluem limitação de corrente (por exemplo resistores ou drivers), respeitando polaridade e pinagem dos emissores. Dependendo do encapsulamento, cada cor pode ter terminais separados ou um comum; por isso é essencial verificar o padrão de pads e a marcação de polaridade no componente. A integração em projetos envolve considerar a dissipação térmica local da placa, o método de soldagem (reflow recomendado para SMD) e o espaço físico disponível.

Observações e Vantagens Práticas

Entre as vantagens práticas estão o baixo perfil e a ocupação reduzida de área na placa, permitindo indicadores discretos em dispositivos compactos, além da possibilidade de sinais multicoloridos sem ocupar várias posições de montagem. Antes da compra e implementação, confira a pinagem, as dimensões do encapsulamento no footprint da placa e os requisitos elétricos no datasheet para garantir compatibilidade com o seu circuito. Testes prévios em bancada com limitação de corrente e verificação da orientação do componente ajudam a evitar danos durante a soldagem e operação.

Este produto é conhecido em ingles como "0603(1615) SMD LED Red+Blue"
