LED SMD RGB 0603 (1615) CC (cátodo comum)

Descrição

O LED SMD RGB de cátodo comum 0603 (1615) é um componente emissor de luz no encapsulamento SMD de formato 0603 (também referenciado como 1615) projetado para gerar cores por meio da combinação de três canais (vermelho, verde e azul) com cátodo em comum. Sua função principal é oferecer indicação luminosa multicolorida em placas de circuito impresso com baixo perfil e ocupação reduzida, permitindo controle independente dos canais de cor quando utilizado com resistores ou drivers adequados.

Principais Aplicações

Esse tipo de LED é indicado para sinalização, indicadores de status em placas eletrônicas, painéis de controle, projetos de prototipagem e dispositivos compactos de automação e robótica onde seja necessário informar condições por cor. Também encontra uso em projetos de cultura maker e educação, displays pequenos, wearables e em situações que exigem montagem direta em PCB com espaço limitado, graças ao seu encapsulamento SMD 0603 (1615).

Como Funciona

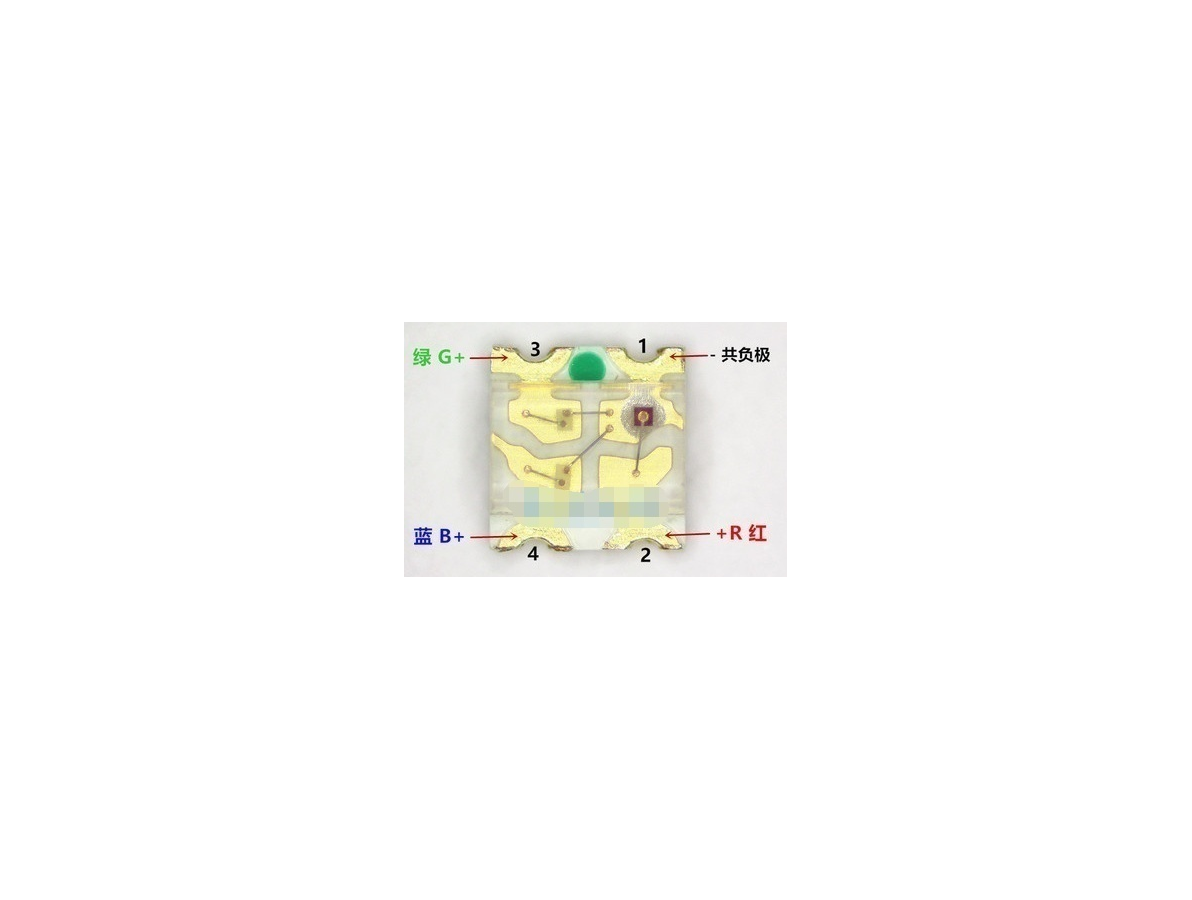

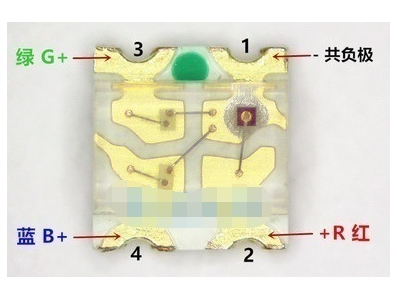

Cada elemento de cor (R, G, B) é um díodo emissor independente que compartilha o terminal comum do tipo cátodo; a combinação das três intensidades gera a cor desejada. Na prática, o componente é soldado sobre pads correspondentes na placa e controlado por circuitos que forneçam corrente adequada a cada canal — tipicamente por meio de resistores limitadores ou drivers constantes de corrente. É importante confirmar a pinagem e a orientação no footprint antes da soldagem e utilizar técnicas de montagem compatíveis com SMD, como reflow ou soldagem manual com cuidado térmico.

Vantagens e Observações

A principal vantagem é o formato muito compacto, que permite alta densidade de componentes e baixo impacto no perfil do produto final. Antes da compra e da integração, verifique a pinagem, o tipo de cátodo comum (CC), requisitos de corrente e tensão do seu projeto, bem como a compatibilidade do footprint 0603 (1615) com sua placa. Atenção a cuidados de manuseio como proteção contra ESD e controle de temperatura durante a soldagem para evitar danos ao dispositivo. Este produto é conhecido em ingles como "0603(1615) SMD LED RGB CC"
