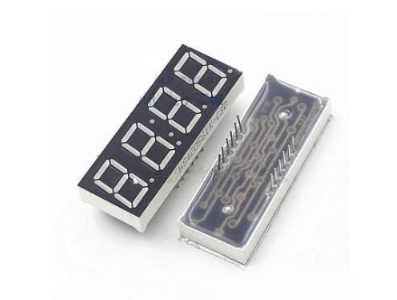

Display LED 7 segmentos 4 dígitos 0,56'' vermelho cátodo comum 12 pinos com relógio

O que é o produto e sua função principal

O display LED 7 segmentos 4 dígitos vermelho 0.56 polegada com relógio (CC) 12 pinos é um módulo de visualização numérica projetado para exibir valores decimais e sinais temporais em quatro posições. Sua função principal é apresentar informações numéricas de forma direta e legível — por exemplo horas, contadores, tempos ou leituras de sensores — aproveitando a disposição de sete segmentos por dígito e um indicador de relógio/colon. O sufixo CC indica arquitetura de cátodo comum, e o conector de 12 pinos facilita a integração elétrica ao circuito de controle.

Principais Aplicações

Esse tipo de display é frequentemente empregado em painéis de instrumentação, relógios digitais, cronômetros, contadores, protótipos de automação e projetos de educação maker. Em robótica e automação ele pode funcionar como interface de status ou feedback rápido para operadores, enquanto em projetos de eletrônica e prototipagem serve para validar leituras de sensores e resultados de processamento sem necessidade de telas complexas.

Como Funciona

O módulo reúne quatro dígitos de sete segmentos que são normalmente acionados por multiplexação, ou seja, cada dígito é selecionado em sequência pelo circuito de controle enquanto os segmentos correspondentes são ativados conforme necessário. A unidade possui 12 pinos para conexão, que interfaceiam o módulo ao restante do projeto; o controle pode ser feito diretamente por sinais digitais de um controlador ou por meio de drivers/transistores para aliviar a carga das portas de I/O. Em projetos práticos costuma-se empregar resistores de limitação de corrente e, quando necessário, drivers dedicados para proteger as saídas do controlador.

Vantagens e Observações

Entre as vantagens estão a leitura direta e alta visibilidade proporcionada pelo LED vermelho e a praticidade de quatro dígitos para aplicações de tempo e contagem. Antes da compra e da instalação, confirme os requisitos elétricos e a pinagem do conector, a tensão de operação e a necessidade de resistores ou drivers externos, pois esses parâmetros não estão detalhados somente pela aparência do módulo. Ao soldar ou montar, evite aquecimento excessivo nos terminais para não comprometer a encapsulação e verifique a polaridade típica de módulos CC para não danificar os LEDs. Este produto é conhecido em ingles como "0.56 inch with Clock Red 4 Digit 7 Segment LED Display CC 12pin"
