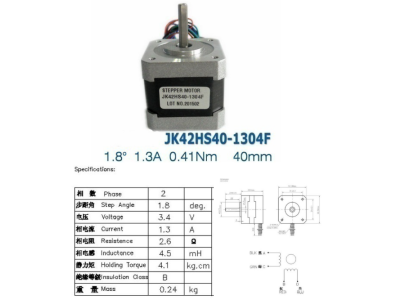

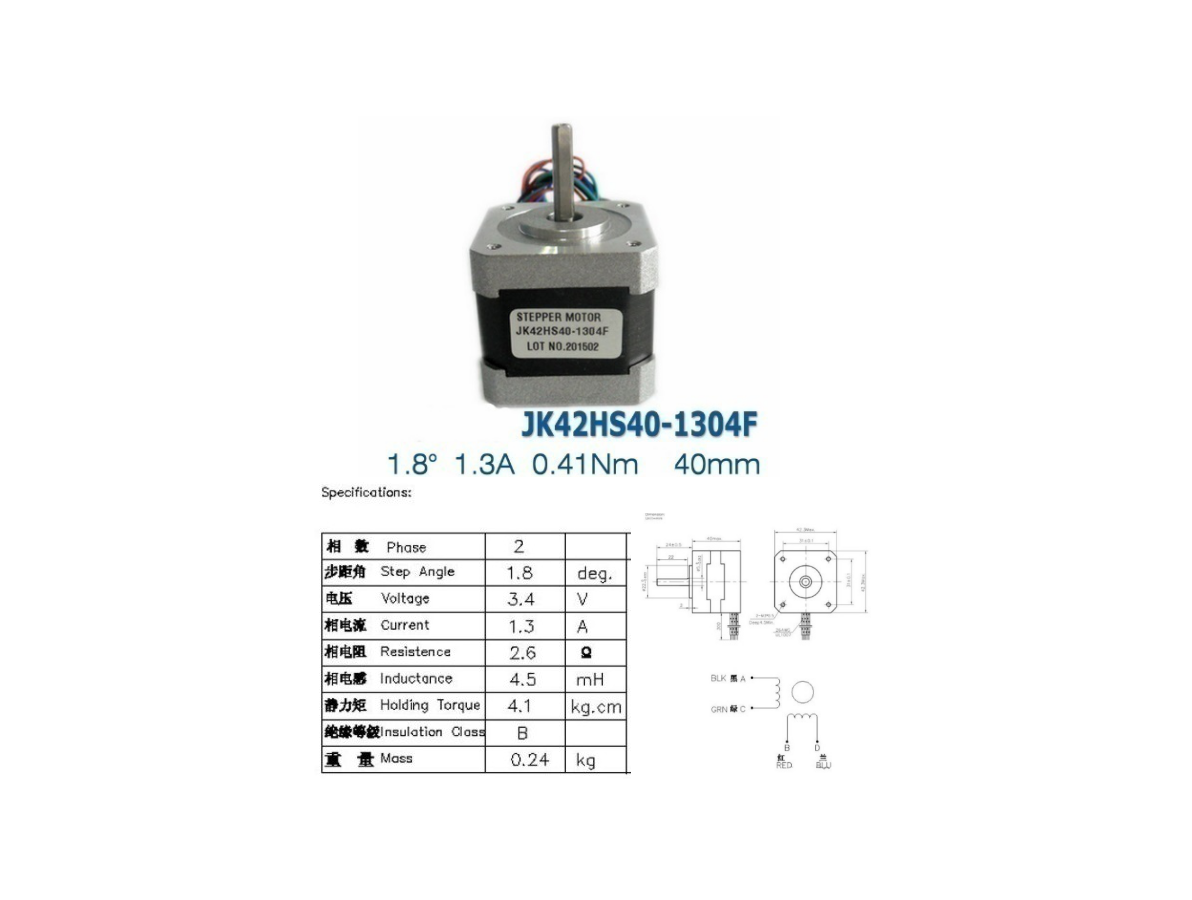

Motor de passo NEMA17 42BYG JK42HS40-1304F 40 mm 1,3 A eixo D 2 fases 4 fios

O que é o produto e sua função principal

Motor de Passo 42BYG NEMA17 40mm 1.3A eixo D (JK42HS40-1304F) é um motor de passo bifásico de quatro fios com eixo tipo D e corpo na dimensão indicada de 40 mm, no padrão de flange NEMA17. Sua função principal é converter sinais elétricos discretos em movimento rotativo incremental, permitindo controle preciso de posição e velocidade em aplicações de movimento passo a passo. O valor de corrente indicado no nome do produto (1.3A) é uma referência importante para seleção do driver e da fonte de alimentação.

Principais Aplicações

Este tipo de motor costuma ser empregado em projetos de robótica, automação e prototipagem onde há necessidade de controle posicional: pequenas máquinas CNC, impressoras 3D, sistemas de indexação, gimbals simples, mesas de precisão, atuadores em projetos maker e atividades educacionais em eletrônica e mecatrônica. É apropriado tanto para desenvolvimento e testes em bancada quanto para aplicações onde o tamanho NEMA17 e o eixo D facilitam acoplamentos mecânicos.

Como Funciona

O motor é conectado a um driver de motor de passo compatível, que fornece correntes controladas às bobinas conforme sinais de pulso e direção vindos do controlador (microcontrolador ou outro sistema de controle). Por ser bifásico e de quatro fios, a fiação segue o esquema de duas bobinas independentes; o driver comanda as fases para gerar os passos. A montagem mecânica normalmente se beneficia do padrão NEMA17 na face frontal e do eixo D para acoplamento direto a polias, engrenagens ou acoplamentos rígidos. Antes de integrar, verifique pinagem, sentido de giro e modo de ligação das bobinas.

Vantagens e observações de uso

A configuração descrita oferece controle incremental e facilidade de acoplamento mecânico pelo eixo D e padrão NEMA17, sendo uma opção compacta para muitos projetos maker e de automação. Observe que é necessário escolher um driver capaz de fornecer a corrente nominal indicada (1.3A) e ajustar microstepping ou alimentação conforme o seu projeto; confirme também dimensões do corpo e comprimento do eixo para garantir montagem correta. Evite conectar o motor diretamente a uma fonte sem o driver adequado e verifique a pinagem antes da energização para prevenir danos ao motor ou ao controlador.

Este produto é conhecido em ingles como "40mm 1.3A D Shaft 42BYG Stepper Motor NEMA17 JK42HS40-1304F Two phase four wire"
