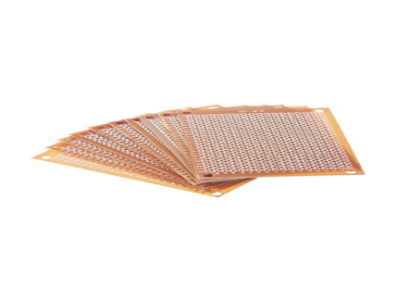

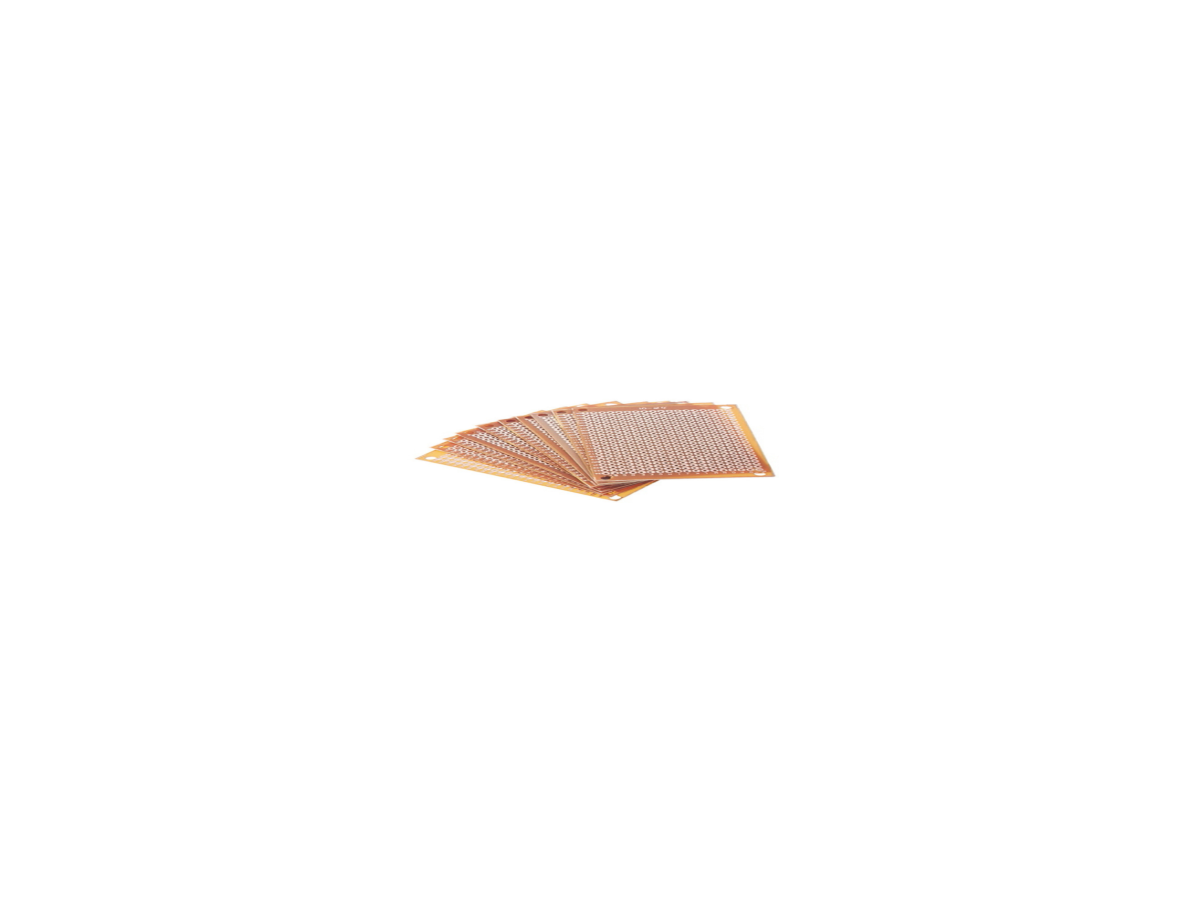

Placa de circuito impresso (PCB) face simples, cobre sobre papel, matriz universal de prototipagem 5 x 7 cm

O que é a Placa de Protótipo PCB de Cobre Lado Único 5x7cm e qual sua função principal

A Placa de Protótipo PCB de Cobre Lado Único 5x7cm é uma placa de circuito impresso para prototipagem com substrato em papel e camada de cobre em apenas um dos lados, organizada em uma matriz de pontos/perfurações para montagem de componentes. Sua função principal é oferecer uma base rígida e cobreada para soldagem de componentes eletrônicos e montagem de circuitos experimentais, permitindo transformar esquemas de circuito em placas físicas para teste, ajuste e pequenas produções.

Principais Aplicações

Esse tipo de placa é indicada para prototipagem em eletrônica geral, projetos maker, educação técnica, manutenção e reparos, além de aplicações iniciais em robótica e automação onde se precisa montar e testar módulos, sensores, drivers e pequenas placas de interface. É útil tanto para desenhos de circuito rápidos quanto para consolidar um protótipo testado antes de partir para uma placa impressa definitiva.

Como Funciona

A placa integra-se ao projeto como a superfície onde os componentes com terminais são inseridos e soldados nas ilhas de cobre; por ser de lado único, as conexões elétricas entre pontos são normalmente feitas com fios de ligação, pontes de solda ou trilhas desenhadas manualmente. Em uso prático, a placa recebe headers, sensores, pequenos módulos e componentes discretos que ficam fixos por solda, podendo ser cortada ou adaptada em tamanho conforme a necessidade do projeto. Não há detalhes de furação ou espaçamento implícitos além da apresentação em matriz, portanto o projeto deve considerar como serão feitas as interligações e o alojamento físico dos componentes.

Vantagens práticas e observações de uso

Entre as vantagens estão a facilidade de montagem por solda e a rapidez para validar circuitos sem necessidade de fabricação customizada; entretanto, por ser uma placa de cobre em um único lado, sua capacidade de roteamento é limitada em comparação a PCBs multicamadas. Recomenda-se confirmar previamente dimensões físicas, pinagem e requisitos elétricos dos componentes e módulos que serão montados, bem como verificar tensão e corrente operacionais do circuito para evitar sobrecarga das trilhas ou soldas. Para melhor acabamento, planeje as rotas e o uso de jumpers, e cuide da limpeza após soldagem para remover resíduo de fluxo.

Este produto é conhecido em ingles como "Single Side Prototype Paper Copper PCB Universal Experiment Matrix Circuit Board 5x7cm Brand"
