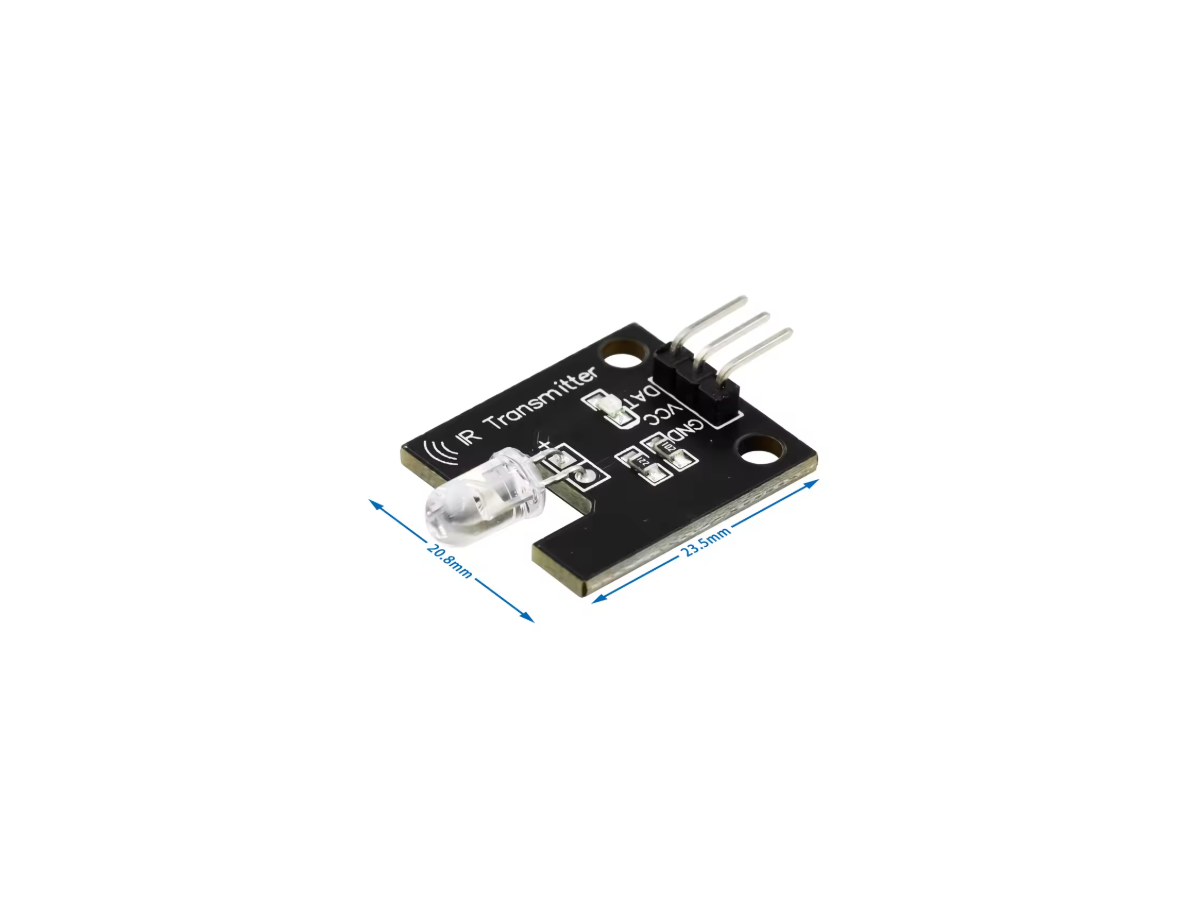

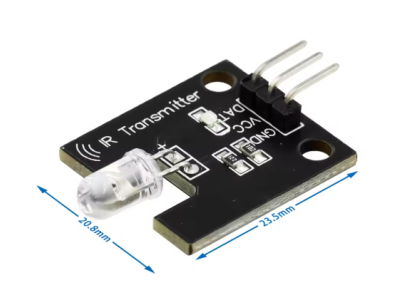

Módulo Transmissor Infravermelho Digital 38 kHz para Shield Arduino

O que é e para que serve

O Módulo Transmissor Infravermelho 38kHz Digital é um módulo eletrônico cuja função principal é emitir sinais infravermelhos modulados em 38 kHz para transmissão de dados ou comandos em linha de visada. Esse transmissor gera pulsos de luz infravermelha que podem ser interpretados por receptores compatíveis para replicar comandos remotos, sinais de controle ou realizar comunicação simples entre dispositivos optoeletrônicos. A natureza digital do módulo indica que ele é acionado por sinais lógicos provenientes de uma saída digital de um controlador ou circuito de comando.

Principais Aplicações

Pode ser empregado em projetos de robótica para troca de comandos entre unidades, em aplicações de automação para controle remoto de equipamentos que aceitem IR, em prototipagem e educação maker para ensinar modulação e comunicação óptica, e em manutenção e testes de dispositivos de controle remoto. Também é útil em experimentos que envolvam detecção por receptor IR sintonizado na mesma frequência e em sistemas que demandem transmissão sem contato físico, desde que haja visada entre emissor e receptor.

Como Funciona

O módulo é acionado por um sinal digital que modula o LED emissor em 38 kHz; esse padrão de modulação é comum em receptores IR comerciais que filtram a portadora para recuperar o envelope do sinal. Na prática, o módulo fica ligado a um pino de saída digital de um microcontrolador ou circuito de controle, que envia a sequência de pulsos (protocolo) a ser transmitida. Para integração é comum usar bibliotecas ou rotinas que geram o padrão de pulso desejado; verifique se o receptor alvo está projetado para operar na mesma frequência de 38 kHz. Dependendo do projeto, pode ser necessário um estágio de acionamento (driver) entre o controlador e o emissor para proteger a saída digital e garantir a corrente adequada ao LED.

Observações e cuidados de uso

Antes da compra oriente-se sobre pinagem, tensão de alimentação, dimensões e requisitos do seu projeto para garantir compatibilidade com sua placa de desenvolvimento ou sistema. Confirme também o protocolo de comunicação do receptor que será usado e a necessidade de circuitos adicionais de acionamento. Em uso, mantenha a linha de visada entre emissor e receptor e evite exposição direta do LED infravermelho aos olhos por longos períodos. Este produto é conhecido em ingles como "Digital 38khz Infrared Transmitter Module"
