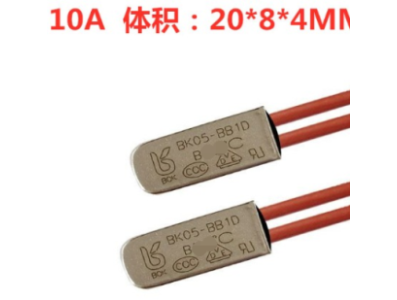

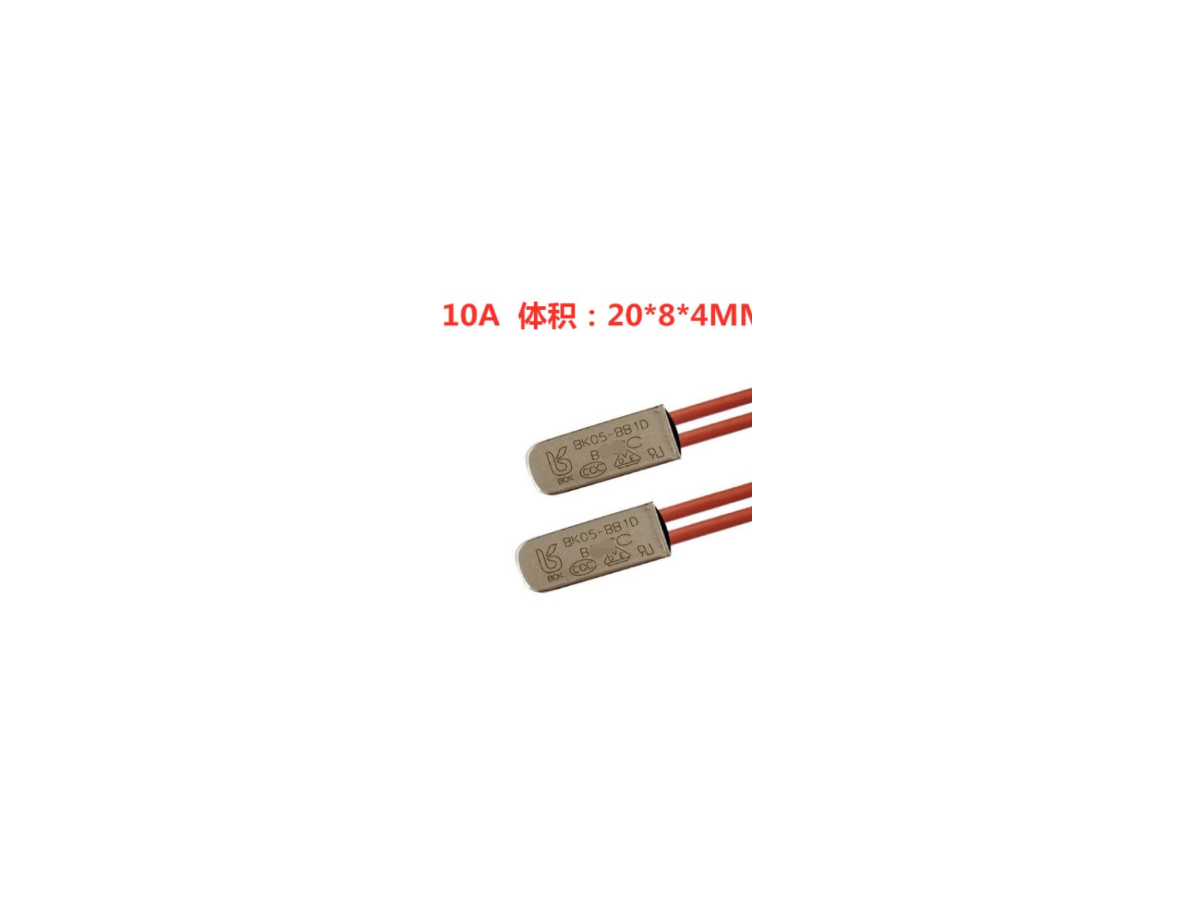

KSD9700/BK05-BB1D Interruptor de controle de temperatura 10A 250V carcaça metálica 105°C normalmente fechado

O Interruptor de Controle de Temperatura KSD9700/BK05-BB1D 10A 250V em Carcaça Metálica (105°C - Normalmente Fechado) é um dispositivo térmico projetado para interromper o circuito elétrico quando atinge uma temperatura pré-determinada. Sua função principal é atuar como proteção contra sobretemperatura ou como ponto de corte térmico em sistemas elétricos e eletrônicos, sendo especificado para operação com correntes e tensões conforme inscrito no produto (10A, 250V) e com ponto de atuação em 105°C no estado normalmente fechado.

Principais Aplicações

Este interruptor térmico é indicado para aplicações de proteção e controle térmico em projetos de automação, eletrônica e cultura maker, bem como em manutenção de equipamentos. Pode ser utilizado em sistemas que exigem proteção contra aquecimento excessivo em fontes de alimentação, resistências, elementos de aquecimento, gabinetes eletrônicos e outros dispositivos onde um corte térmico simples e confiável seja necessário. Também é aplicável em prototipagem e projetos educacionais que requeiram um sensor/acionador térmico mecânico.

Como Funciona

Trata-se de um interruptor térmico que permanece no estado fechado até que a temperatura local atinja o valor de disparo (105°C), momento em que o contato abre e interrompe a passagem de corrente. A integração típica é feita em série com a carga que se deseja proteger, utilizando os condutores de saída do componente; a fixação e o posicionamento do invólucro metálico devem garantir contato térmico representativo com a fonte de calor a ser monitorada. Antes de instalação, verifique a pinagem e o método de montagem apropriado para o seu projeto.

Vantagens e Observações

A carcaça metálica confere robustez mecânica e facilita a transferência térmica para o elemento de disparo, enquanto a classificação em corrente e tensão indica aplicações em cargas de linha até o valor nominal, observando-se sempre derating para cargas indutivas ou com picos de corrente. Recomenda-se confirmar, junto à folha de dados do fabricante, detalhes como tipo de rearme (automático ou manual), ciclo de operação, dimensões e pinagem para garantir compatibilidade com o seu projeto; atenção também à correta isolação, soldagem e proteção contra contato elétrico durante a instalação. Avalie o ambiente de operação e as normas de segurança aplicáveis ao equipamento final.

Este produto é conhecido em ingles como "KSD9700/BK05-BB1D 10A 250V Metallic Shell Temperature Control Switch (105C Normally Closed)".
