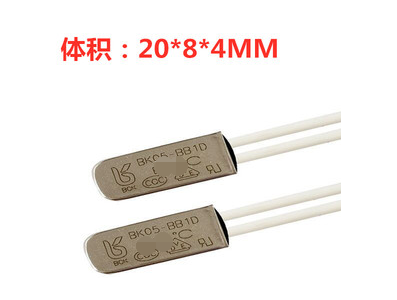

Interruptor de controle de temperatura KSD9700/BK05-BB1D 5A 250V carcaça metálica 100°C normalmente fechado

A chave térmica KSD9700/BK05-BB1D 5A 250V com invólucro metálico (100°C normalmente fechada) é um interruptor de controle de temperatura projetado para atuar como um ponto de corte ou proteção térmica em circuitos elétricos. Sua função principal é manter o contato fechado em condições normais de temperatura e mudar seu estado quando a temperatura de operação alcança 100°C, protegendo a carga ou sinal ao interromper a condução elétrica conforme necessário. O invólucro metálico oferece proteção mecânica ao elemento sensível, facilitando a integração em ambientes onde robustez é desejada.

Principais Aplicações

Esse tipo de chave é indicado em projetos de automação e manutenção onde se deseja proteção térmica simples e confiável, como em pequenos aquecedores, fontes de alimentação, motores de baixa potência e dispositivos eletrônicos que exigem proteção contra sobretemperatura. No contexto maker e educacional, pode ser utilizado em protótipos e experimentos de controle térmico que demandem uma solução compacta e direta para corte de circuito em temperatura definida.

Como Funciona

A chave opera como um contato elétrico que permanece fechado em temperaturas normais e altera seu estado ao atingir a temperatura nominal de 100°C; por ser especificada como normalmente fechada, o acionamento térmico provoca a abertura do circuito. A comutação pode ser feita diretamente em cargas que não excedam 5A a 250V conforme a marcação do componente, ou a chave pode ser empregada para comandar relés e circuitos de proteção em arranjos mais complexos. A montagem típica envolve a conexão em série com a carga a ser protegida, respeitando polaridade e isolamento conforme o projeto.

Observações e Vantagens Práticas

Entre os pontos práticos estão a simplicidade de uso e a proteção física conferida pelo invólucro metálico, além do fato de ser uma solução econômica para controle térmico pontual. Antes da compra, verifique se a capacidade de comutação de 5A/250V atende à sua aplicação, confirme pinagem, dimensões e método de fixação no seu projeto e avalie se será necessário utilizar um circuito de acionamento intermediário para correntes maiores ou para integração com sistemas de controle. Atente também às condições ambientais (umidade, corrosão, vibração) que podem exigir proteção adicional do componente. Este produto é conhecido em ingles como "KSD9700/BK05-BB1D 5A 250V Metallic Shell Temperature Control Switch (100C Normally Closed)"
