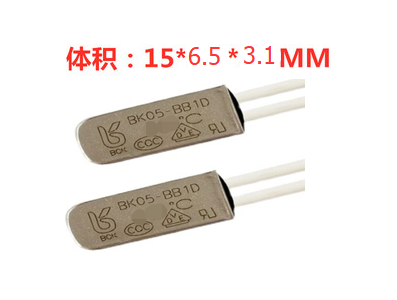

KSD9700/BK05-BB1D Interruptor térmico 135°C normalmente aberto carcaça metálica 5 A 250 V

A Chave de controle de temperatura KSD9700/BK05-BB1D 5A 250V com invólucro metálico (135°C normalmente aberta) é um interruptor térmico acionado por temperatura projetado para abrir ou fechar um circuito elétrico ao atingir um ponto de atuação definido. Sua função principal é prover proteção térmica ou acionamento térmico direto em circuitos elétricos, com especificação de 5A a 250V e ponto de atuação indicado em 135°C, sendo do tipo normalmente aberta (NO). O invólucro metálico confere robustez mecânica e ajuda na condução térmica entre a superfície a ser monitorada e o elemento de comutação.

Principais Aplicações

Este componente é adequado para projetos de automação, eletrônica e cultura maker que necessitem de um controle simples de temperatura ou proteção contra sobretemperatura. Pode ser utilizado em prototipagem, manutenção e pequenos sistemas de aquecimento, em placas e módulos eletrônicos que demandem um interruptor térmico direto, em equipamentos de bancada, e em aplicações de robótica e automação onde seja necessário um sinal de limite térmico sem circuito eletrônico adicional.

Como Funciona

O funcionamento é mecânico: em temperatura ambiente o contato permanece aberto; ao atingir aproximadamente 135°C o contato fecha, permitindo a passagem de corrente até o limite nominal especificado. Na integração ao projeto, o componente costuma ser colocado em contato térmico com a superfície a ser monitorada e em série com a carga ou com a entrada de um circuito de controle que interprete o fechamento do contato. A conexão típica é simples, com dois terminais em série no circuito, sem necessidade de alimentação auxiliar.

Observações e Vantagens

A chave oferece uma solução direta e passiva para detecção e resposta térmica, sem eletrônica complexa, o que facilita sua adoção em projetos DIY e industriais leves. O invólucro metálico contribui para durabilidade e transferência térmica, mas recomenda-se verificar compatibilidade com o tipo de carga (por exemplo, cargas resistivas vs. indutivas), corrente de pico e condições de montagem antes da instalação. Confirme sempre a pinagem, dimensões, forma de fixação e o ponto de atuação nominal para garantir adequação ao seu projeto e adote boas práticas de segurança ao trabalhar com tensões e correntes indicadas.

Este produto é conhecido em ingles como "KSD9700/BK05-BB1D 5A 250V Metallic Shell Temperature Control Switch (135C Normally Open)"
