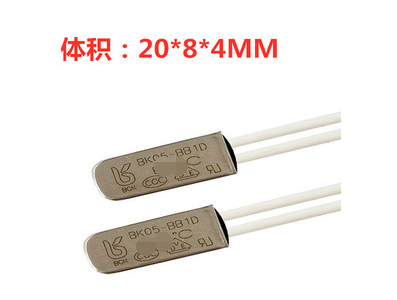

Interruptor de temperatura KSD9700/BK05-BB1D 5A 250V, carcaça metálica, 40°C normalmente fechado

O que é o produto e sua função principal

O Interruptor de Controle de Temperatura KSD9700/BK05-BB1D 5A 250V Carcaça Metálica (40°C Normalmente Fechado) é um dispositivo térmico de acionamento mecânico projetado para interromper ou permitir passagem de corrente em função da temperatura. Trata-se de um contato que permanece normalmente fechado até atingir o ponto de atuação especificado em 40°C, quando a ação térmica faz o contato abrir, interrompendo o circuito. A carcaça metálica protege o elemento sensível e facilita a transferência térmica para detecção de temperatura. A capacidade indicada no produto é de 5A a 250V, portanto é apropriado para aplicações elétricas de baixa a moderada potência dentro desses limites.

Principais Aplicações

Este tipo de interruptor é usado onde se necessita de proteção simples contra sobretemperatura ou controle térmico sem eletrônica adicional. Em automação e manutenção pode ser empregado como limite térmico em painéis, fontes compactas, motores pequenos e componentes que exigem desligamento ao aquecer. Em projetos de robótica, eletrônica e cultura maker serve como dispositivo de segurança para aquecedores, ventilação forçada ou para evitar superaquecimento em protótipos e bancadas de ensaio. Também é útil em aplicações educacionais para demonstrar circuitos de controle térmico de forma direta e de baixo custo.

Como Funciona

O componente é integrado em série com a carga elétrica que se deseja proteger ou controlar; enquanto a temperatura estiver abaixo do ponto de atuação, o contato mantém o circuito fechado e a corrente passa normalmente. Ao alcançar cerca de 40°C o elemento térmico se expande ou muda seu estado, abrindo o contato e interrompendo a corrente. A instalação normalmente se faz por meio dos fios de ligação do próprio interruptor, posicionando a carcaça metálica em contato térmico com a superfície ou ambiente a ser monitorado para garantir resposta adequada. Antes de utilizar, recomenda-se testar o funcionamento com um multímetro e confirmar a ação térmica em condições controladas.

Vantagens práticas e observações de uso

A principal vantagem é a simplicidade: trata-se de uma solução passiva, sem necessidade de alimentação eletrônica para detectar temperatura e proteger circuitos dentro da faixa indicada. Observações importantes incluem conferir se os valores de corrente e tensão (5A / 250V) atendem ao seu projeto, validar se o ponto de atuação em 40°C é adequado ao seu sistema e verificar pinagem, comprimento dos condutores e dimensões físicas para montagem correta. Evite aplicações em ambientes corrosivos ou com vibração excessiva sem proteção adicional e garanta isolamento adequado das conexões. Este produto é conhecido em ingles como "KSD9700/BK05-BB1D 5A 250V Metallic Shell Temperature Control Switch (40C Normally Closed)"
