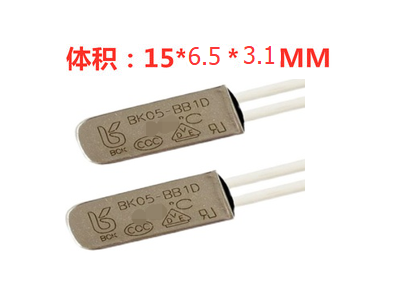

Interruptor térmico KSD9700/BK05-BB1D 5A 250V carcaça metálica 45°C normalmente aberto

O Interruptor de Controle de Temperatura KSD9700/BK05-BB1D 5A 250V invólucro metálico (45°C normalmente aberto) é um dispositivo de acionamento térmico projetado para interromper ou estabelecer um contato elétrico em função da temperatura. Seu funcionamento básico é interromper ou fechar o circuito quando a temperatura atingir o ponto de atuação definido (45°C, modo normalmente aberto), e a construção em invólucro metálico oferece proteção mecânica para a cápsula do componente. O item é indicado para controle simples de temperatura em circuitos onde a resposta por um contato mecânico é adequada e a especificação de corrente e tensão corresponde às necessidades do circuito.

Principais Aplicações

Em robótica, automação e projetos maker esse tipo de interruptor é usado para proteção térmica de drivers, motores e fontes, controle de acionamento de ventilação ou aquecimento, e como elemento de segurança em protótipos e painéis de manutenção. Também é útil em equipamentos eletrodomésticos simples, módulos de aquecimento e aplicações educativas onde se deseja demonstrar controle térmico por contato. Por ser um componente de acionamento direto, é mais comum em aplicações onde se precisa de um sinal de liga/desliga baseado em temperatura, sem necessidade de leitura analógica contínua.

Como Funciona

O interruptor atua como um contato que permanece aberto em condições normais e fecha quando a temperatura ao seu redor alcança aproximadamente 45°C, permitindo assim a passagem de corrente até o limite indicado de 5A a 250V. A integração no projeto normalmente ocorre em série com a carga ou no circuito de comando: ele pode comandar diretamente cargas dentro de sua capacidade ou atuar como entrada para relés ou circuitos de proteção que controlem cargas maiores. A montagem costuma requerer posicionamento do sensor/interruptor no ponto onde se deseja medir/acionar e terminação elétrica adequada dos fios de saída; confirme sempre a pinagem e como será conectado ao sistema.

Vantagens e Observações de Uso

Entre as vantagens práticas estão a simplicidade de uso, resposta direta ao aumento de temperatura e construção em invólucro metálico que confere maior robustez mecânica. Antes da compra e instalação, verifique se a corrente e a tensão do circuito são compatíveis com 5A/250V, se o ponto de atuação de 45°C atende ao controle desejado e se a montagem física e a pinagem são adequadas ao seu projeto. Evite submeter o componente a esforços mecânicos excessivos, exposição prolongada a umidade sem proteção adequada ou correntes indutivas acima da capacidade sem dispositivos de proteção/arrebatamento (relés, snubbers etc.). Este produto é conhecido em ingles como "KSD9700/BK05-BB1D 5A 250V Metallic Shell Temperature Control Switch (45C Normally Open)"
