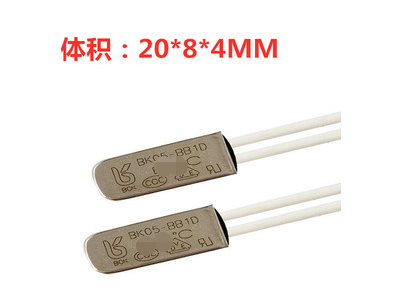

KSD9700/BK05-BB1D Interruptor térmico de controle de temperatura 85°C normalmente fechado (NC) 5A 250V carcaça metálica

O que é o produto e sua função principal

O interruptor de controle de temperatura KSD9700/BK05-BB1D 5A 250V com carcaça metálica (85°C normalmente fechado) é um dispositivo eletromecânico projetado para abrir ou fechar um circuito em função da temperatura. Seu funcionamento é destinado ao acionamento em torno de 85°C e o contato é normalmente fechado, ou seja, passa corrente enquanto a temperatura estiver abaixo do ponto de atuação e interrompe o circuito quando o limite térmico é atingido. A carcaça metálica oferece proteção mecânica e facilita a transferência de calor entre a superfície monitorada e o elemento de atuação.

Principais Aplicações

Este tipo de interruptor é indicado para proteção térmica e controle simples em aplicações de automação, robótica e projetos da cultura maker, além de manutenção e prototipagem eletrônica. Pode ser empregado em sistemas de aquecimento, controle de ventilação, proteção de fontes e equipamentos sujeitos a sobretemperatura, bem como em dispositivos e painéis onde seja necessário interromper a alimentação automaticamente ao atingir uma temperatura predefinida.

Como Funciona

Em um circuito típico o componente é colocado em série com a carga a ser protegida ou com o circuito de alimentação que se deseja controlar. Quando a temperatura local atingir o ponto de atuação, o contato muda de estado (no caso, abre) interrompendo o fluxo de corrente; ao resfriar abaixo desse ponto, o contato retorna ao estado normalmente fechado. A conexão se dá por meio de fios ou terminais compatíveis; é importante posicionar o corpo metálico em contato térmico adequado com a superfície cuja temperatura se deseja monitorar para resposta consistente.

Observações e Vantagens

A utilização deste interruptor oferece uma solução simples e direta para proteção térmica, sem necessidade de eletrônica de controle complexa. Antes da compra e da instalação, verifique a adequação ao seu projeto considerando a corrente e tensão de operação indicadas (5A, 250V), a pinagem, a forma de montagem e o tipo de carga (especial atenção a cargas indutivas com alto pico de corrente de partida). Confirme também requisitos de isolamento e fixação para segurança no uso. Este produto é conhecido em ingles como "KSD9700/BK05-BB1D 5A 250V Metallic Shell Temperature Control Switch (85C Normally Closed)"
