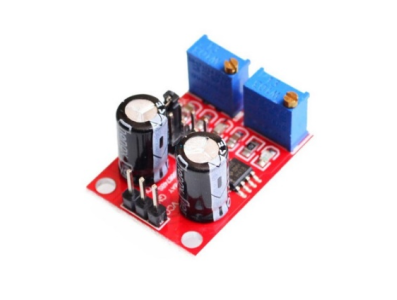

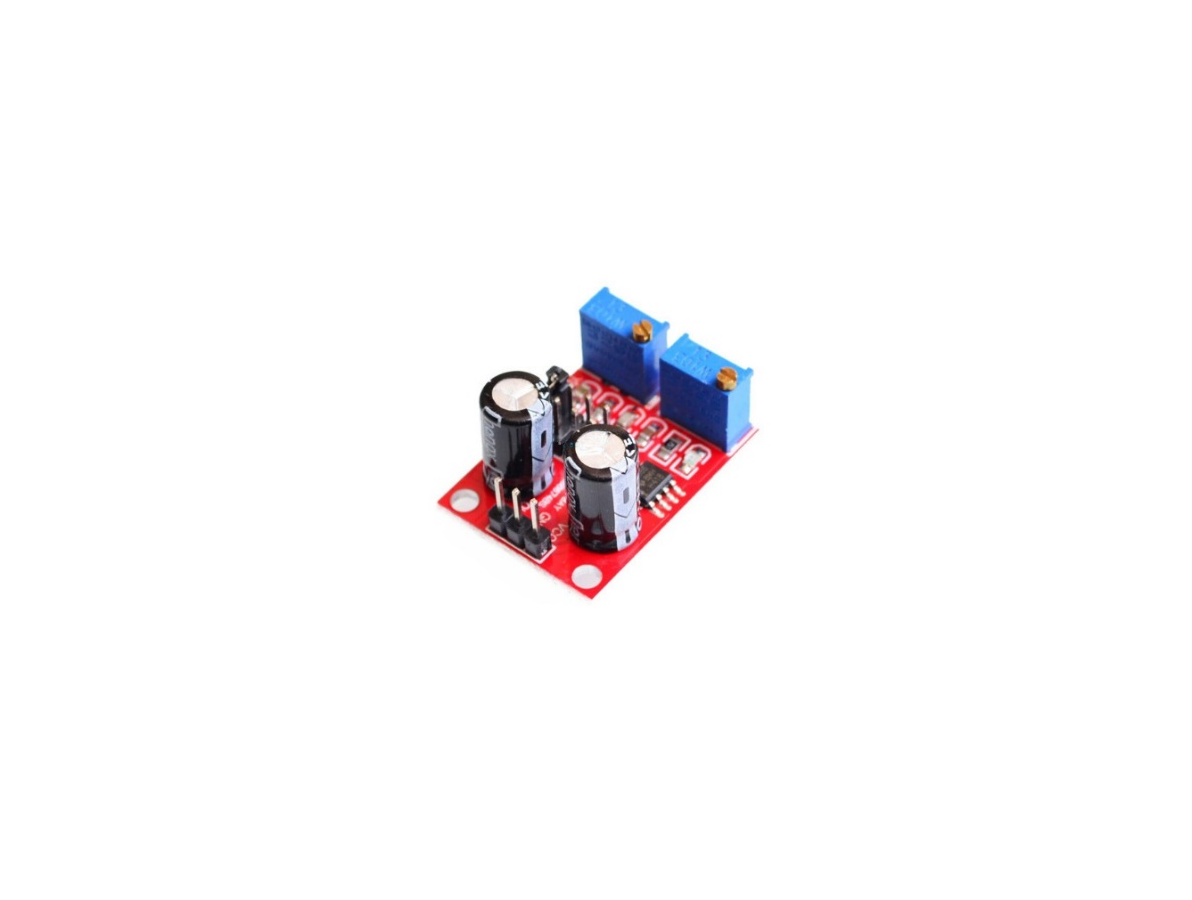

Módulo NE555 gerador de onda quadrada com ajuste de frequência e ciclo de trabalho

O que é o produto e sua função principal

O Módulo gerador de sinal em onda quadrada NE555 com ajuste de frequência e ciclo de trabalho é um módulo eletrônico projetado para gerar pulsos em forma de onda quadrada com possibilidade de ajuste tanto da frequência quanto do ciclo de trabalho. Baseado no circuito 555, sua função principal é produzir um sinal de clock ou pulso contínuo que pode ser usado para testes, excitação de circuitos digitais e como fonte de sinais de controle em protótipos e bancada de eletrônica.

Principais Aplicações

Este módulo é adequado para projetos de eletrônica e cultura maker onde é necessário um gerador de pulsos simples: geração de clocks para testes de circuitos digitais, fontes de sinal para experimentos de modulação de duty cycle, excitação de timers e counters, além de uso em protótipos de automação e educação técnica. Em robótica e automação ele pode servir como fonte de sinal para testes de drivers e para simulação de sinais PWM em estágios iniciais de desenvolvimento, sempre observando que cargas indutivas ou motores exigem estágios de driver apropriados.

Como Funciona

O funcionamento do módulo é baseado no circuito 555, que configura uma oscilação em onda quadrada cuja frequência e ciclo de trabalho são ajustáveis no próprio módulo por meio de elementos de ajuste. Ele normalmente possui pinos de alimentação e uma saída de sinal que se integra a outros circuitos ou placas de prototipagem; o sinal gerado pode ser encaminhado para entradas digitais, estágios de condicionamento ou circuitos de teste. Antes de conectar a outros componentes, recomenda-se verificar a pinagem e a polaridade da alimentação, bem como a necessidade de acoplamento ou isolamento dependendo da aplicação.

Vantagens e Cuidados

Como vantagem prática, esse tipo de módulo oferece solução compacta e de baixo custo para obtenção de sinais quadrados ajustáveis, útil em bancada, prototipagem e ensino. Como cuidados, confirme sempre a documentação do módulo e verifique compatibilidade elétrica e pinagem com seu projeto; não conecte diretamente cargas que demandem corrente elevada sem um driver apropriado, e proteja o circuito contra inversão de polaridade ou sobrecarga. Este produto é conhecido em ingles como "NE555 Pulse Frequency Duty Cycle Adjustable Module Square Wave Signal Generator"
