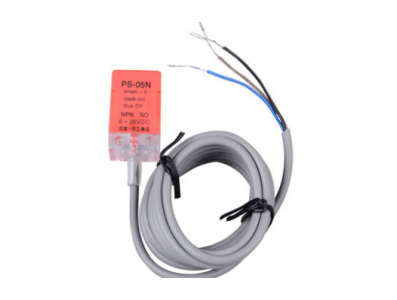

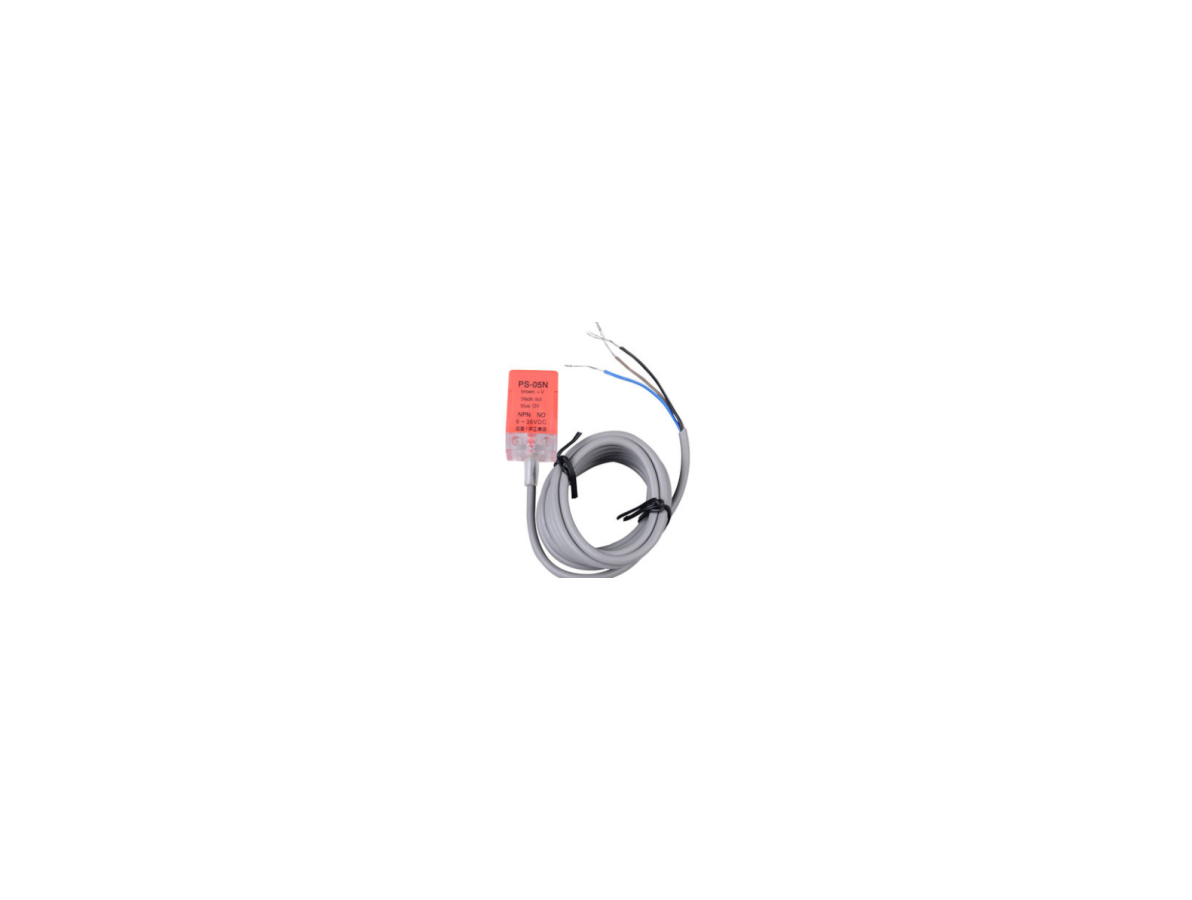

Sensor indutivo de proximidade PL-05N vermelho NPN DC 10-30V NA 3 fios

O Sensor de Proximidade Indutivo Vermelho PL-05N NPN DC10-30V NA 3 Fios é um interruptor sem contato projetado para detectar a presença de metais por meio de um princípio indutivo. Sua função principal é mudar o estado de saída quando um objeto metálico entra na zona de detecção, fornecendo um sinal elétrico na configuração NPN e com contato normalmente aberto (NA). A unidade opera com alimentação em corrente contínua na faixa indicada e apresenta três condutores para alimentação e sinal.

Principais Aplicações

Este sensor é indicado para aplicações em automação industrial, robótica e projetos maker que exijam detecção não intrusiva de peças metálicas, como detecção de fim de curso, verificação de presença de componentes em linhas de montagem, posicionamento de eixos e controle de máquinas. Também é útil em manutenção preditiva e prototipagem quando há necessidade de sinalizar a passagem ou presença de objetos metálicos sem contato mecânico.

Como Funciona

O sensor gera um campo eletromagnético na sua face ativa; quando um metal condutor entra nesse campo, a característica do campo é alterada e o sensor comuta a saída. Na prática, a conexão é feita pelos três fios: alimentação positiva, alimentação negativa e saída de sinal do tipo NPN NA, que fornece um pulso ou nível lógico quando acionado. Para integrar ao seu sistema, conecte a alimentação conforme a faixa DC10-30V indicada e encaminhe a saída para a entrada do controlador, relé ou circuito de leitura apropriado, observando que saídas NPN normalmente requerem um tratamento de pull-up ou interface adequada no circuito receptor.

Vantagens e Observações

A detecção indutiva oferece operação sem desgaste mecânico e boa resistência a sujeira e vibração, desde que o sensor seja instalado corretamente. Antes da compra e instalação, verifique a pinagem dos três fios, a faixa de alimentação, o tipo de saída (NPN NA), e confirme dimensões e grau de proteção conforme sua necessidade, pois estes fatores impactam a compatibilidade mecânica e elétrica com seu projeto. Lembre-se também de que sensores indutivos detectam metais — não são adequados para materiais não metálicos — e que a resposta pode variar com o tipo de metal e a forma de montagem. Esteja atento à necessidade de circuitos de interface ou proteção para evitar tensões ou correntes fora da faixa suportada.

Este produto é conhecido em ingles como "Red PL-05N NPN DC10-30V Inductive Proximity Sensor Switch NO 3 Line"
