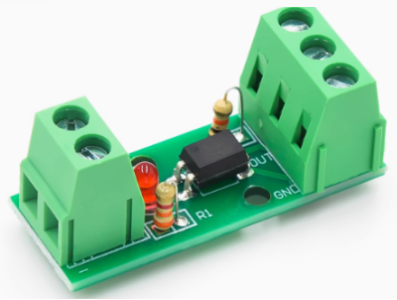

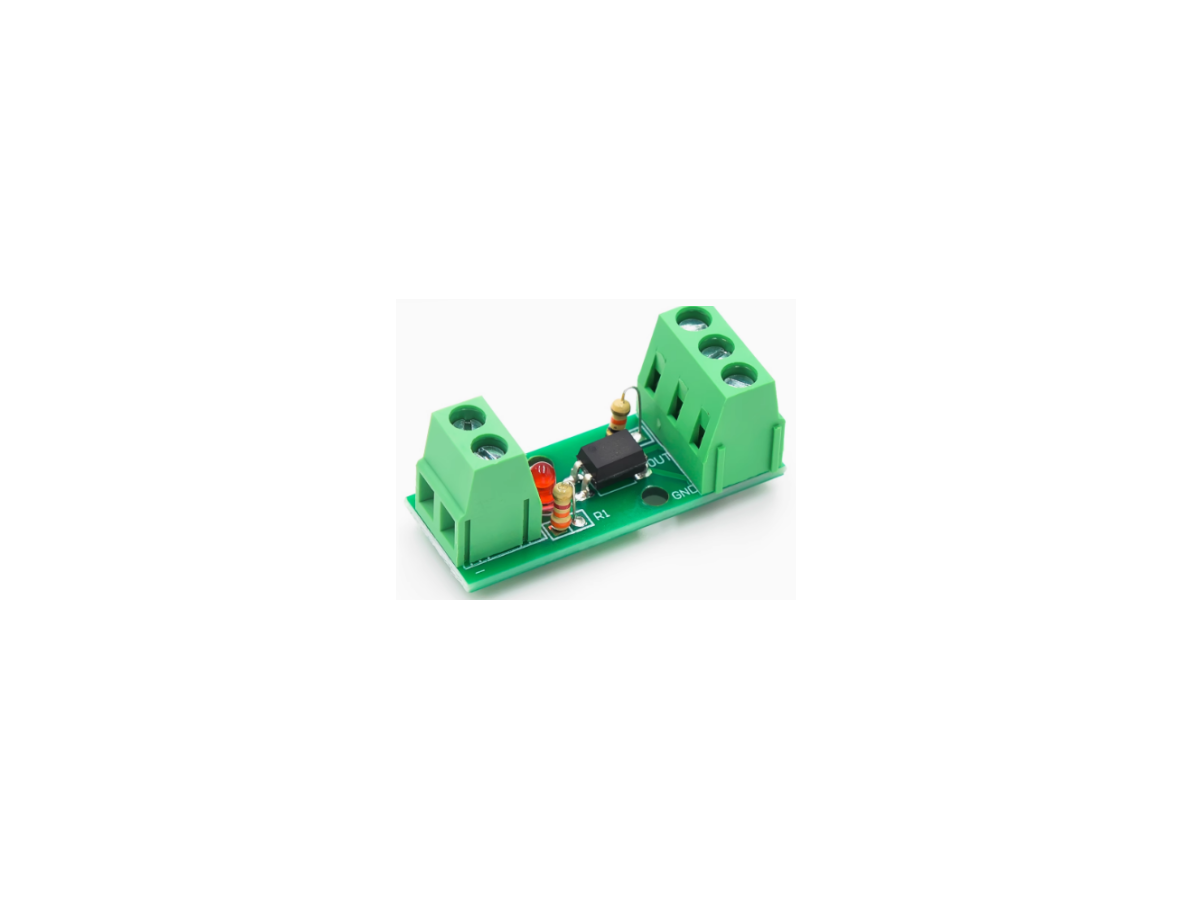

Módulo optoacoplador 1 canal EL817/PC817 3-5V

O que é o produto e qual sua função principal

O Módulo de Isolamento Optoacoplador 1 Canal EL817/PC817 3-5V é um circuito pronto que utiliza um optoacoplador (referenciado como EL817/PC817) para separar eletricamente um sinal de controle de um circuito alvo. A função principal é oferecer isolamento entre o lado de comando e o lado de potência ou carga, permitindo transferir um estado lógico sem conexão elétrica direta entre as duas partes e reduzindo o risco de interferência, loops de massa ou danos ao circuito de controle.

Principais Aplicações

Esse tipo de módulo é indicado para aplicações em automação, robótica, eletrônica embarcada, prototipagem e manutenção, onde há necessidade de proteger microcontroladores ou lógica sensível de sinais ruidosos ou de tensões indesejadas. Pode ser empregado para isolar entradas digitais, interfaces de sensores ou acionamentos de estágios seguintes em sistemas que aceitam níveis de acionamento entre 3 e 5 V, ajudando a aumentar a robustez de projetos maker e industriais leves.

Como Funciona

O funcionamento básico envolve um diodo emissor de luz no lado de entrada e um elemento fotossensor (fototransistor) no lado de saída; quando o sinal de controle torna o LED interno condutor, o fototransistor muda seu estado, reproduzindo a condição lógica no circuito isolado sem ligação elétrica direta. Na prática o módulo é conectado com o lado de entrada ao circuito de controle (nível de acionamento compatível com 3–5 V) e o lado de saída ao circuito que precisa ser isolado; detalhes de pinagem e conexão variam conforme o módulo e devem ser conferidos antes da integração.

Vantagens e cuidados de uso

Entre as vantagens práticas estão a proteção do circuito de controle contra transientes e interferência, e a simplificação da implementação de limites entre subsistemas com diferentes referências de terra. Como cuidado, é importante verificar a tensão de acionamento, a pinagem e o comportamento do lado de saída no seu projeto (por exemplo se exige pull-up/pull-down ou se comuta para nível lógico específico), além de confirmar dimensões e requisitos mecânicos antes da compra. Sempre confirme a compatibilidade com o sistema que vai controlar o módulo e as condições elétricas do circuito a ser isolado.

Este produto é conhecido em ingles como "1 Channel Optocoupler Isolation Module EL817/PC817 3-5V"
