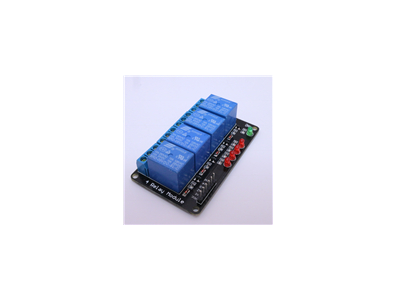

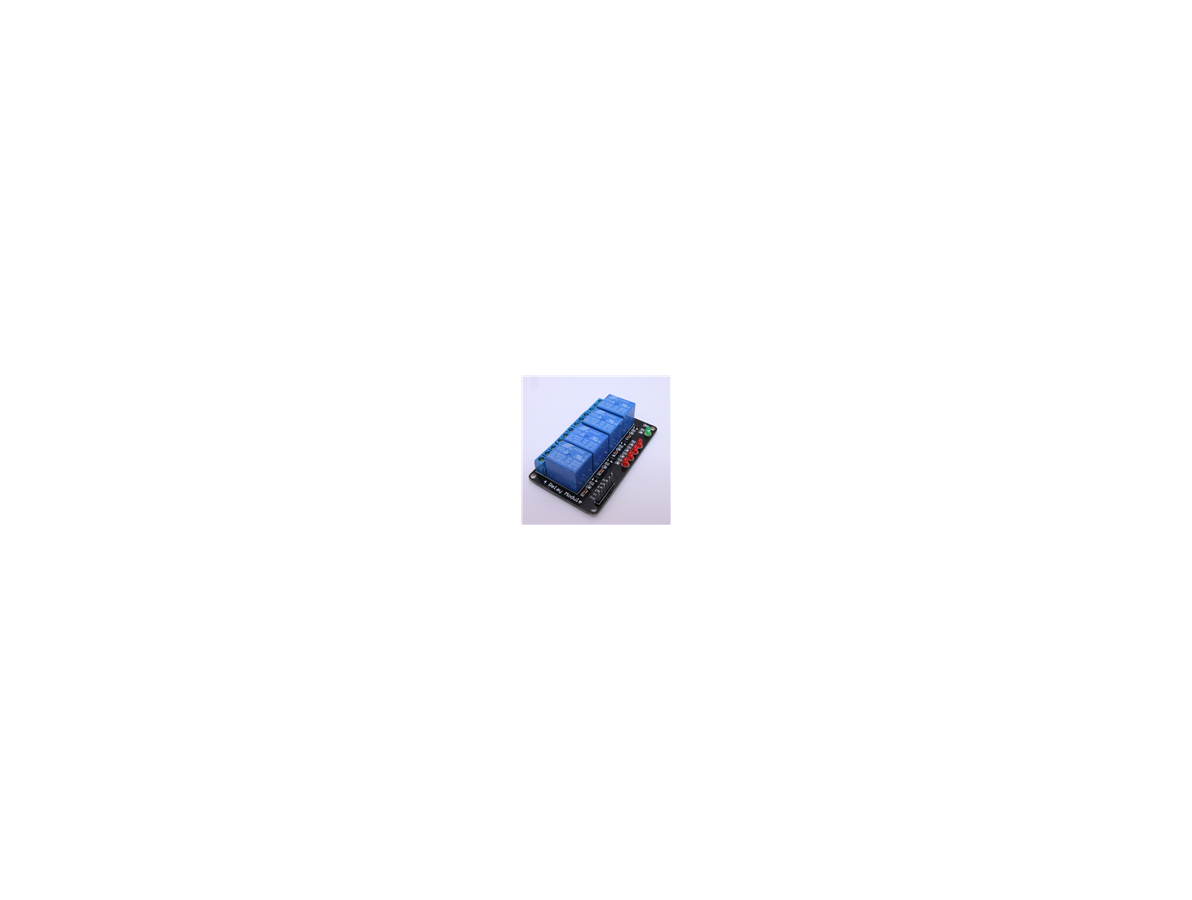

Módulo de Relé 4 Canais 12V Acionamento por Nível Baixo Sem Acoplador Óptico

O que é o produto e sua função principal

O Módulo de Relé 4 Canais 12V, acionamento por nível baixo, sem acoplamento óptico é uma placa com quatro relés controláveis individualmente, projetada para permitir a comutação de circuitos elétricos a partir de sinais de controle digitais. Sua função principal é transferir o comando lógico para contatos mecânicos capazes de ligar ou desligar cargas externas, usando alimentação de 12V e entradas configuradas para acionamento por nível baixo.

Principais Aplicações

Este módulo é adequado para projetos de automação, prototipagem e cultura maker que exijam múltiplos pontos de comutação, como controle de iluminação, acionamento de bombas ou solenóides em pequenos sistemas, seccionamento de circuitos em bancadas de teste e aplicações em robótica e manutenção onde seja necessário controlar cargas diretamente por sinais digitais. Em ambientes educativos e de laboratório ele facilita experimentos de controle sem a necessidade de montar relés individuais.

Como Funciona

Na integração típica, a placa recebe alimentação em 12V e sinais de controle aplicados às entradas dedicadas; por se tratar de acionamento por nível baixo, os canais são ativados quando a entrada é levada ao nível lógico baixo. Os contatos dos relés servem para comutar os circuitos externos independentes da alimentação de controle, sendo usados para interromper ou conectar fases, alimentação positiva ou caminhos de sinal conforme o projeto. É comum manter o terra em comum entre o módulo e o sistema de controle para garantir leitura correta dos níveis de entrada.

Vantagens e Observações

Entre os pontos práticos estão a possibilidade de controlar até quatro cargas separadas sem ocupar múltiplos relés discretos e a lógica de acionamento por nível baixo, que pode facilitar a interface com certos controladores. Por outro lado, a indicação "sem acoplamento óptico" significa que o módulo não possui isolamento por optoacopladores entre as entradas e a parte de acionamento, o que deve ser considerado em projetos sensíveis a ruído ou quando se busca isolamento reforçado. Antes da compra, verifique a tensão de alimentação exigida (12V), a pinagem do módulo, as especificações de comutação dos contatos e as necessidades de proteção para cargas indutivas ou de alta corrente no seu projeto. Este produto é conhecido em ingles como "12V 4 Channel Low Level Relay Module Without Light Coupling"
