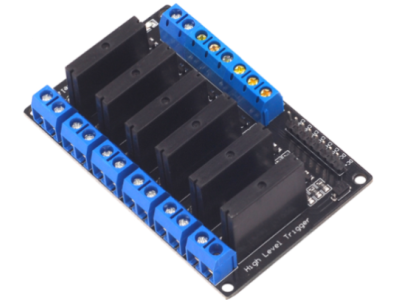

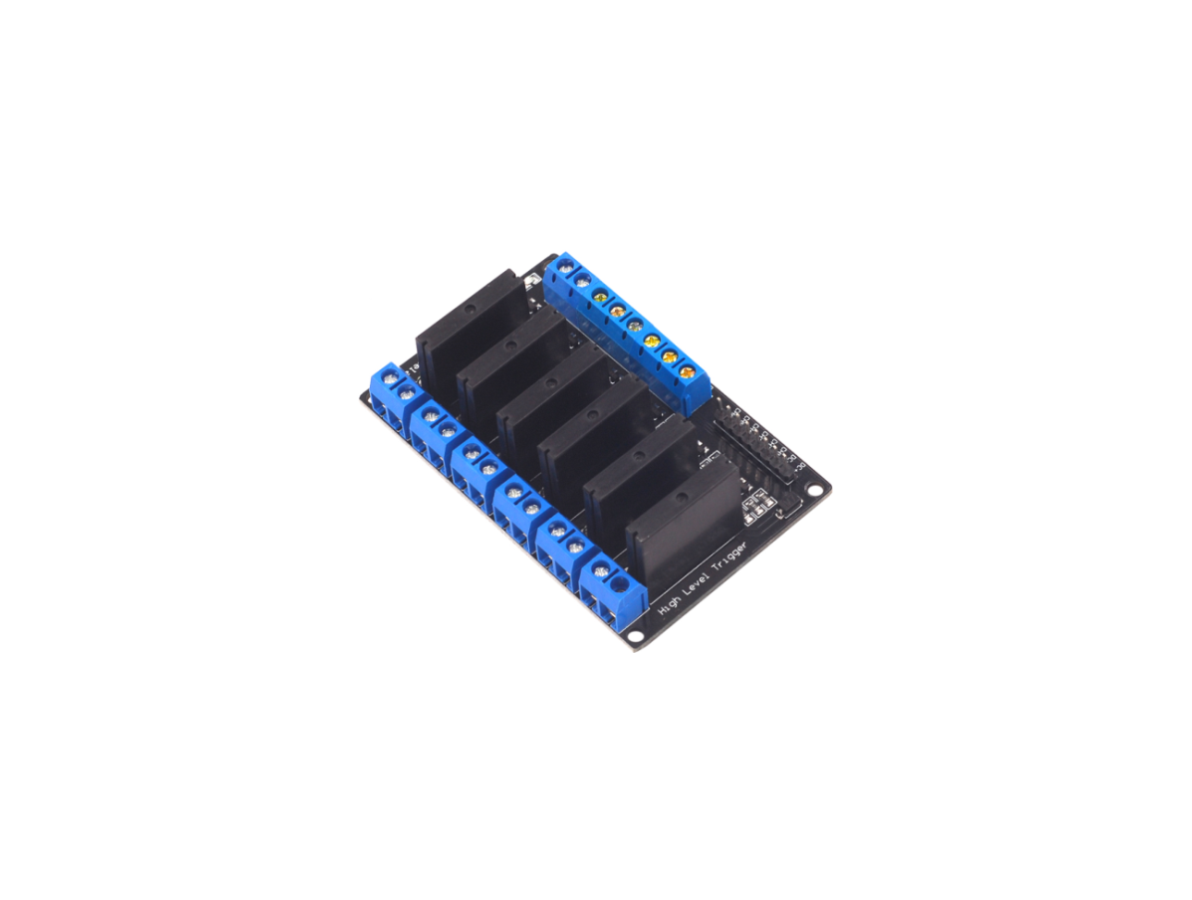

Módulo de Relé de Estado Sólido (SSR) 6 Canais 12V Controle DC Nível Alto 250V 2A com Fusível Resistivo

O que é o produto e sua função principal

O Módulo relé de estado sólido 6 canais 12V 250V 2A com fusível resistivo é um circuito pronto para controle de múltiplas cargas em corrente alternada ou contínua por meio de relés de estado sólido (SSR). Sua função principal é permitir o acionamento eletrônico isolado de até seis canais independentes a partir de um sinal de controle em DC, oferecendo comutação sem partes móveis e proteção adicional por meio de um fusível resistivo integrado.

Principais Aplicações

Este módulo é indicado para projetos de automação e controle onde se busca comutação silenciosa e maior vida útil mecânica, como painéis de automação residenciais e industriais leves, prototipagem em cultura maker, projetos de manutenção predial e aplicações em robótica que requeiram controle de atuadores ou circuitos de potência compatíveis com a especificação de carga. Pode ser usado em sistemas de teste e em situações que exijam isolamento entre o circuito de controle e a carga.

Como Funciona

O módulo opera com acionamento por nível alto em 12V DC, sendo cada canal um SSR que fecha ou abre o circuito de potência quando o sinal de controle atinge o nível apropriado. A integração em um projeto normalmente envolve conectar a alimentação de controle de 12V aos pinos de alimentação do módulo e enviar sinais digitais de controle a cada entrada de canal; as saídas de potência são então ligadas às cargas que serão comutadas. O fusível resistivo presente fornece proteção contra sobrecorrentes, reduzindo riscos em caso de falha na carga ou curto-circuito.

Vantagens práticas e cuidados antes da compra

Entre as vantagens estão a comutação sem ruído mecânico e maior durabilidade em comparação a relés eletromecânicos, além da proteção adicional do fusível resistivo. É importante confirmar antes da compra a compatibilidade com a tensão e corrente da carga (o módulo declara operação em até 250V e 2A por canal conforme indicado), verificar pinagem, dimensões e requisitos de dissipação térmica no seu projeto, e considerar que SSRs têm características elétricas diferentes de relés mecânicos (como queda de tensão e comportamento com cargas indutivas), devendo ser avaliadas conforme a aplicação. Este produto é conhecido em ingles como "6 Channel 12V Relay Module Solid State High Level SSR DC Control 250V 2A with Resistive Fuse"
