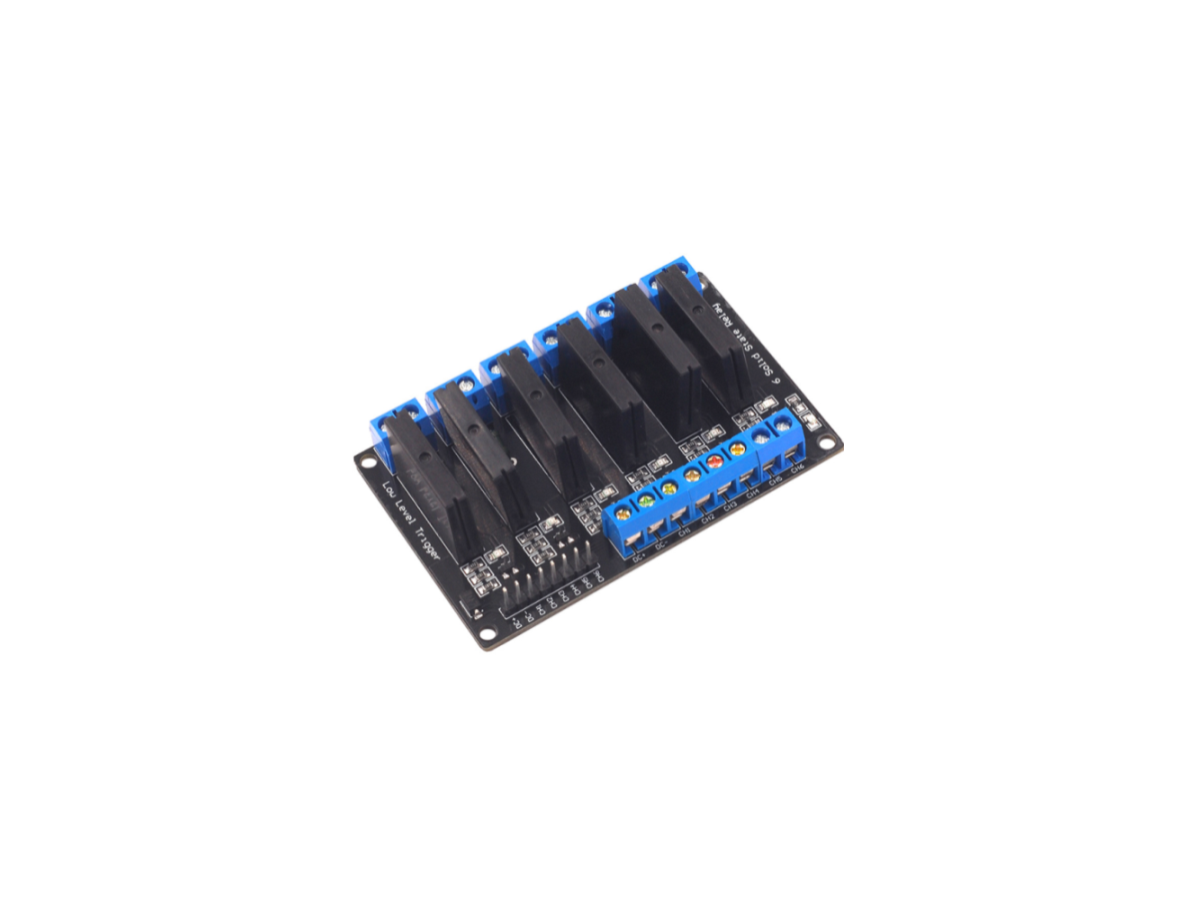

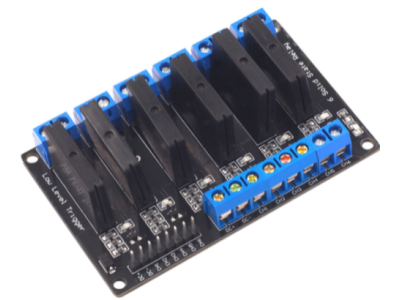

Módulo de relé estado sólido (SSR) 6 canais 12 V, controle DC nível baixo, 250 V 2 A com fusível resistivo

O que é este produto e qual sua função principal

O Módulo SSR de 6 canais 12V para controle DC 250V 2A com fusível resistivo é um cartão de comutação baseado em relés de estado sólido (SSR) projetado para controlar eletronicamente cargas através de sinais DC. Sua função principal é permitir a ativação e desativação de até seis circuitos independentes sem partes mecânicas móveis, oferecendo comutação eletrônica adequada para cargas resistivas dentro das condições indicadas pelo módulo.

Principais Aplicações

Este módulo é indicado para projetos de automação e prototipagem na área maker, aplicações de bancada e manutenção onde se deseja controlar cargas resistivas, como iluminação resistiva, elementos de aquecimento ou outras cargas puramente resistivas. Também é útil em projetos de eletrônica e robótica que necessitem de chaves eletrônicas silenciosas e de resposta rápida, desde que a natureza da carga seja compatível com relés de estado sólido.

Como Funciona

Cada canal do módulo responde a um sinal de controle em nível baixo (low level) e a placa opera com alimentação indicada como 12V para a lógica do módulo. As saídas são relés de estado sólido que efetuam a comutação eletrônica das cargas com tensão nominal indicada de 250V e corrente até 2A por canal, conforme a especificação do módulo. Na integração ao projeto, os sinais de controle podem ser oriundos de placas e controladores que forneçam sinais DC compatíveis; recomenda-se confirmar a lógica de acionamento e a pinagem antes da conexão. SSRs apresentam comportamento de comutação diferente de relés mecânicos, por isso atenção ao tipo de carga e às necessidades de isolamento e dissipação térmica.

Vantagens e Observações

Entre as vantagens práticas estão a comutação sem desgaste mecânico, operação silenciosa e tempo de resposta rápido, além da presença de um fusível resistivo para proteção contra sobrecorrentes em situações compatíveis com cargas resistivas. Antes da compra ou instalação, confira cuidadosamente a compatibilidade com a carga (se é resistiva ou indutiva), a tensão e corrente exigidas no projeto, a pinagem do módulo, dimensões físicas e requisitos de dissipação térmica. Não assuma compatibilidade com cargas indutivas, motores ou aplicações que exijam contatos mecânicos sem confirmação técnica adicional. Este produto é conhecido em ingles como "6 Channel 12V Relay Module Solid State Low Level SSR DC Control 250V 2A with Resistive Fuse"
