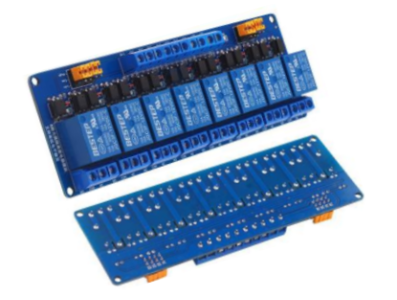

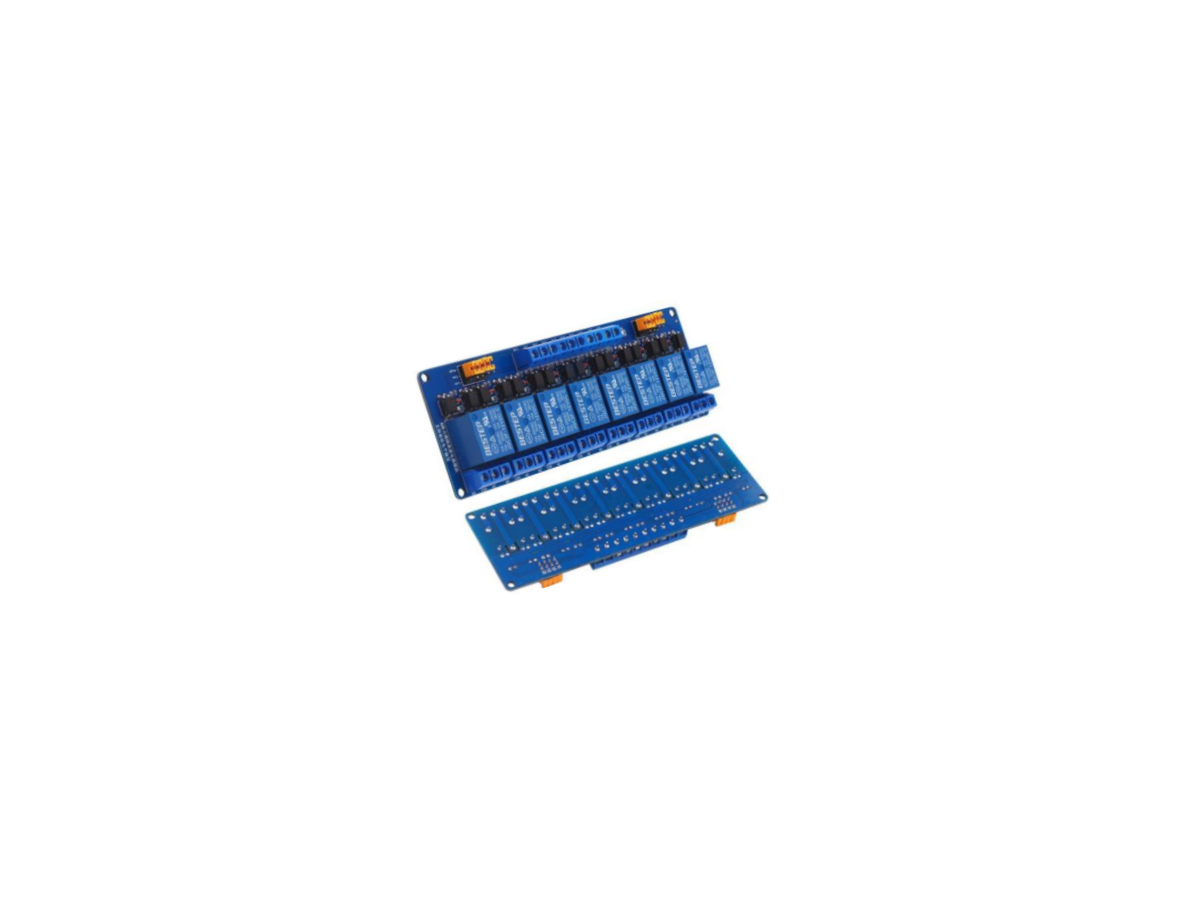

Módulo de relés 8 canais 5V, acionamento por nível alto e baixo, placa azul BESTEP

O que é o Módulo de Relés 8 Canais 5V BESTEP (placa azul) e qual sua função principal

O Módulo de Relés 8 Canais 5V BESTEP é uma placa com oito relés eletromecânicos projetada para permitir o acionamento isolado de circuitos externos a partir de sinais digitais de controle. Sua função principal é servir como interface entre um circuito de baixa tensão (sinais de controle em 5V) e cargas elétricas que exigem comutação, proporcionando a capacidade de ligar/desligar múltiplos dispositivos a partir de um único módulo.

Principais Aplicações

Este módulo é indicado para projetos de automação, prototipagem e educação maker onde seja necessário controlar várias saídas de forma independente, como automação residencial simples, painéis de controle, acionamento de iluminação, sistemas de ensaio e manutenção de equipamentos. Também é útil em projetos de robótica e automação industrial de pequena escala para comutação de cargas controladas por sistemas de controle externos, desde que se verifique a adequação elétrica para cada aplicação.

Como Funciona

O módulo opera recebendo sinais digitais de controle em nível compatível com 5V, com entradas configuráveis para acionamento por nível alto ou nível baixo, conforme o tipo de sinal disponível no projeto. Em uma integração típica, as entradas do módulo são conectadas às saídas digitais de um controlador ou circuito lógico e a alimentação do módulo é fornecida separadamente na tensão indicada, enquanto os contatos dos relés são usados para inserir ou interromper a alimentação das cargas externas. Antes de ligar o sistema, é importante confirmar a pinagem de controle, o esquema de acionamento (high/low trigger) e a necessidade de fontes separadas para o módulo e para as cargas.

Observações e recomendações práticas

Ao utilizar o módulo, verifique cuidadosamente as especificações de corrente e tensão das cargas que serão comutadas e adote proteção adequada (fusíveis, disjuntores e proteção contra surtos) conforme o circuito controlado. Confirme também a pinagem e a tensão de alimentação do módulo no seu projeto para evitar danos, e mantenha o circuito de potência isolado do circuito de controle quando necessário. Este módulo é identificado visualmente por sua placa na cor azul e pelo esquema de acionamento por nível alto e baixo, sendo adequado para aplicações que exigem controlar múltiplas saídas a partir de sinais digitais de 5V.
Este produto é conhecido em ingles como "BESTEP 8 Channels 5V Relay Module High and Low Triggering(Blue Plate)"
