Termostato REXC100 com Relé de Estado Sólido SSR-40DA e Sonda Termopar K 1m, Saída SSR 12V, TC (K, J, S, E) e RTD (PT100, CU)

O que é o produto e qual sua função principal

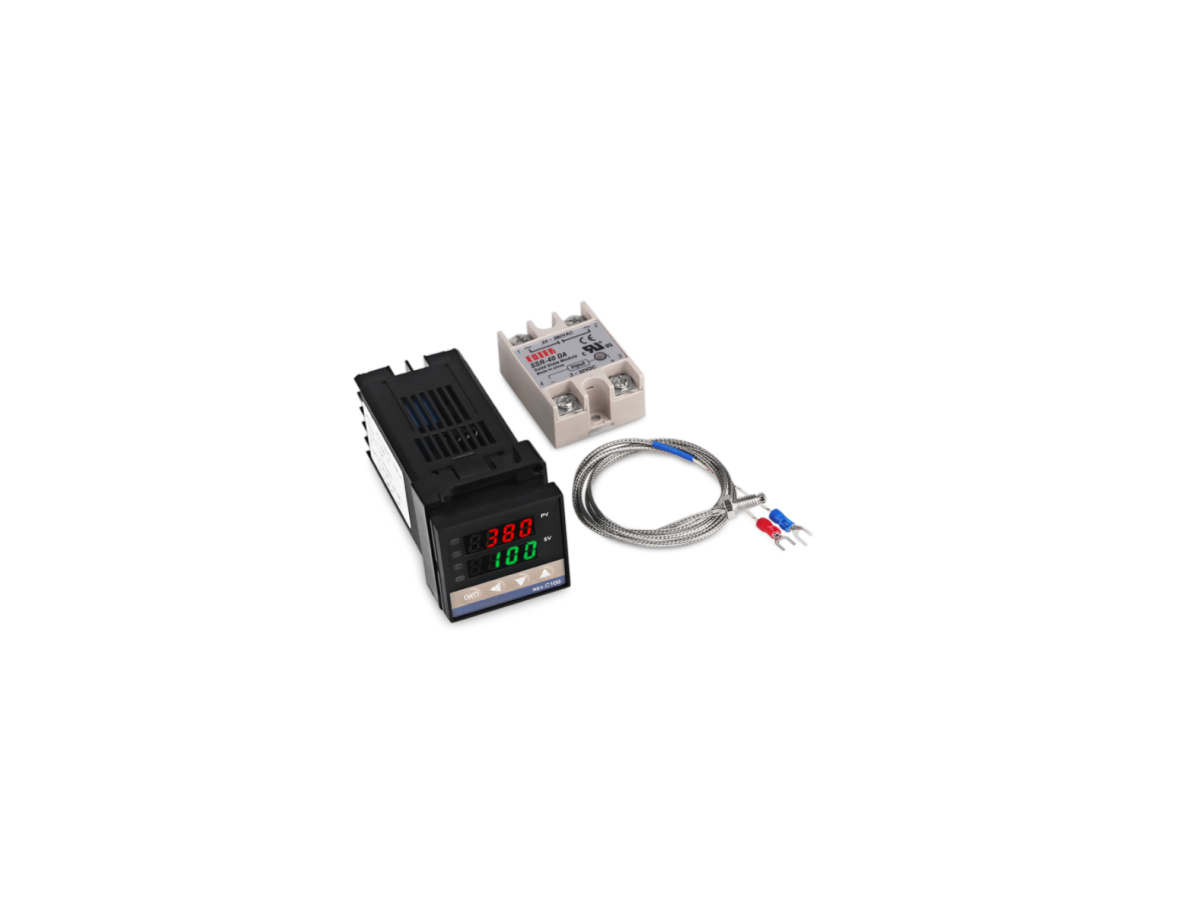

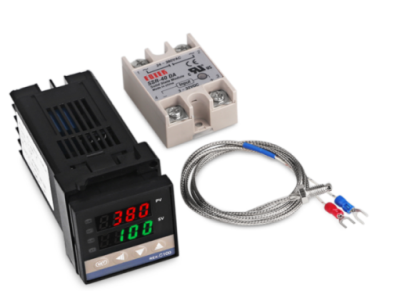

O termostato REXC100 com relé de estado sólido SSR-40DA e termopar tipo K de 1 m é um conjunto destinado ao controle de temperatura composto por um controlador eletrônico (REXC100), um relé de estado sólido modelo SSR-40DA e uma sonda termopar tipo K com cabo de 1 metro. A função principal desse conjunto é medir a temperatura através do termopar ou de sensores compatíveis e acionar uma saída de estado sólido fornecida pelo controlador para controlar cargas térmicas de maneira eletrônica e sem contato mecânico.

Principais Aplicações

Este conjunto é indicado para aplicações em automação e projetos maker que envolvem controle térmico: fornos de bancada, estufas, máquinas de solda por refluxo ou perfil térmico, bancadas de teste, processos industriais leves e prototipagem em robótica onde seja necessário manter ou regular temperaturas. Também é útil em ambientes de educação e manutenção para demonstrar e implementar controle PID ou on/off com sensores do tipo termopar e RTD.

Como Funciona

O controlador lê a temperatura via termopar tipo K ou outros sensores aceitos (TC K, J, S, E e RTD como PT100 e CU, conforme compatibilidade mencionada) e gera uma saída para acionar o relé de estado sólido. A saída do termostato indicada como SSR 12V serve para comandar o SSR-40DA, que funciona como um interruptor eletrônico entre a carga e a alimentação, permitindo controle de aquecedores ou outros elementos resistivos sem desgaste mecânico. A integração típica envolve conexão da sonda ao terminal de entrada do controlador, acionamento da saída SSR do controlador e ligação do SSR-40DA em série com a carga a ser controlada.

Vantagens práticas e observações de uso

Entre as vantagens estão a resposta rápida e vida útil maior em comparação a relés mecânicos, integração direta com sensores de temperatura e a possibilidade de uso em sistemas de controle mais precisos. Antes da compra é importante conferir compatibilidade elétrica e mecânica do conjunto com seu projeto: verifique tensão e corrente da carga que será controlada, necessidade de dissipador para o SSR, pinagem e tipo de sensor suportado pelo controlador, além das dimensões e do método de montagem. Considere também práticas de isolamento e aterramento em instalações com tensões elevadas para garantir segurança operacional. Este produto é conhecido em ingles como "REXC100 Thermostat + SSR-40DA Solid State Relay + K Thermocouple 1m Probe Sensor SSR 12V Output TC(K, J, S, E) / RTD (PT100, CU"
