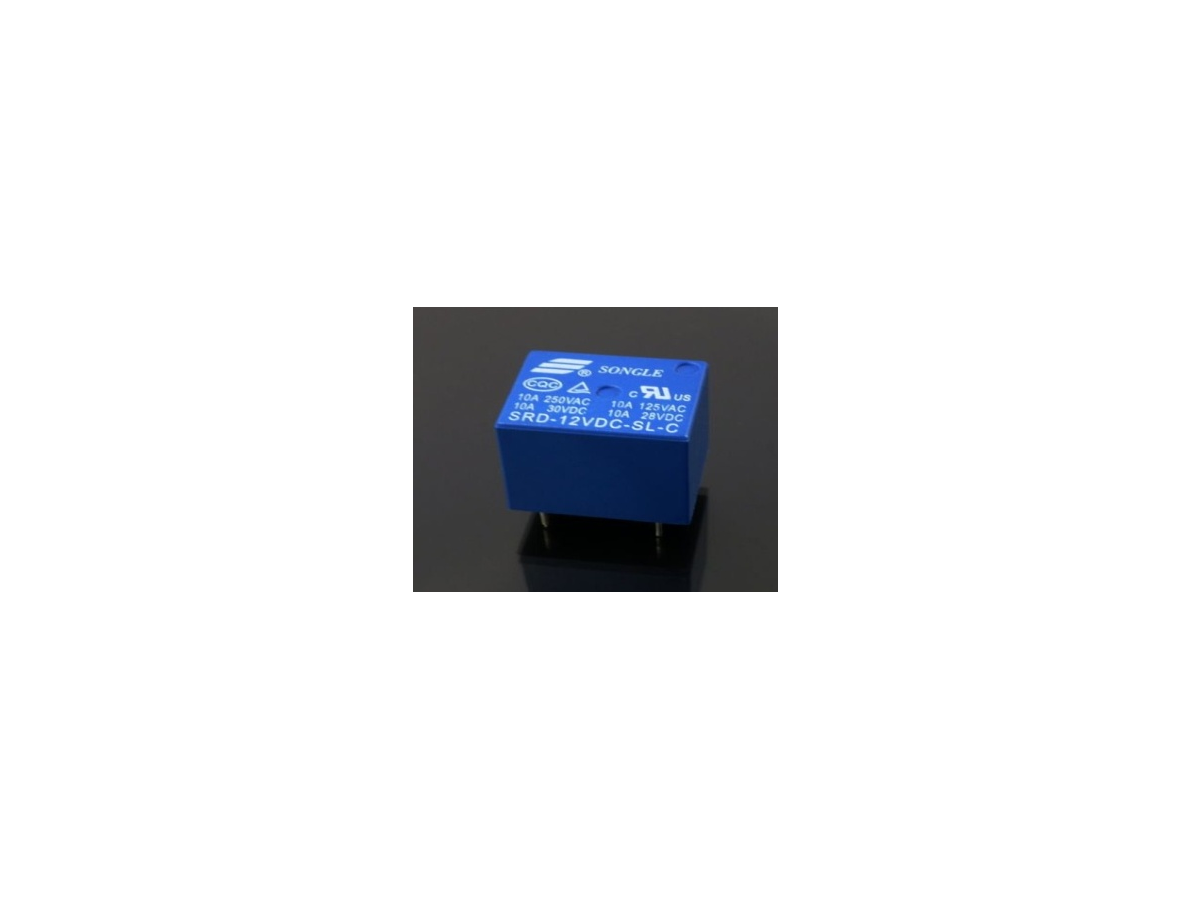

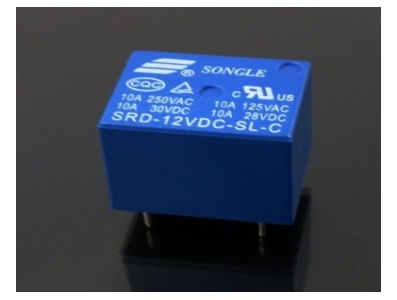

Relé de potência SRD-12VDC-SL-C 12V DC 5 pinos

O que é o Relé de Potência SRD-12VDC-SL-C 5 pinos

O Relé de Potência SRD-12VDC-SL-C 5 pinos é um componente eletromecânico cujo objetivo principal é atuar como um interruptor controlado eletricamente. Com bobina projetada para 12V DC e construção de cinco terminais, ele permite comutar circuitos de potência a partir de sinais de controle de baixo nível, isolando eletricamente a parte de comando da carga comutada.

Principais Aplicações

Esse relé é indicado para projetos de automação, robótica, eletrônica e cultura maker, incluindo prototipagem e manutenção. Em aplicações práticas pode ser usado para chavear cargas como lâmpadas, pequenos motores, solenóides e circuitos alimentados por fontes externas, sendo comum em painéis de controle, módulos acionadores e projetos com placas de desenvolvimento tipo Arduino onde seja necessário separar o circuito de controle da carga.

Como Funciona

A ativação ocorre ao energizar a bobina com 12V DC, o que movimenta os contatos internos e altera o estado entre comum, normalmente aberto e normalmente fechado — configuração compatível com arranjos de 5 pinos. Em integração com microcontroladores, o relé normalmente é acionado por um estágio de driver (transistor ou circuito dedicado) e deve ser usado com proteção contra transientes na bobina (diodo de roda livre ou similar) para proteger os pinos de controle.

Observações e Vantagens

Do ponto de vista prático, a utilização de um relé eletromecânico oferece isolamento galvanico entre controle e carga e simplicidade de integração em sistemas existentes. Antes da compra, confirme a compatibilidade com seu projeto: verifique a tensão de bobina (12V), a pinagem, o tipo de contato desejado (COM/NA/NF), dimensões físicas e os requisitos da carga a ser comutada. Considere também o uso de um circuito de acionamento adequado e fontes com capacidade suficiente para evitar danos ao relé ou ao sistema de controle. Este produto é conhecido em ingles como "SRD-12VDC-SL-C Power Relay 5pin"
