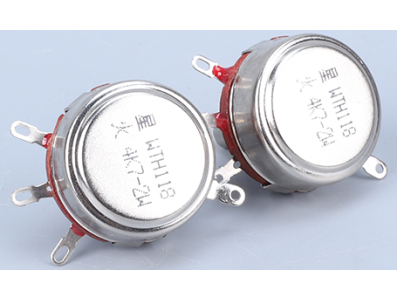

Potenciômetro de filme de carbono WTH118-1A 2W 470 kΩ 1 volta

O que é o produto e qual sua função

O potenciômetro de filme de carbono WTH118-1A 2W 470K (single turn) é um componente passivo de resistência variável projetado para ajuste fino de níveis elétricos em circuitos. Sua função principal é permitir variação contínua de resistência ou atuar como divisor de tensão ajustável, possibilitando controle de ganho, calibração e regulagem de sinais em placas e montagens eletrônicas. A indicação de 2W e 470K no nome informa a potência nominal e o valor de resistência, e "filme de carbono" descreve o tipo de elemento resistivo, enquanto "single turn" refere-se ao ajuste por uma única volta.

Principais Aplicações

Este potenciômetro é adequado para aplicações gerais em eletrônica, automação, robótica, prototipagem e projetos da cultura maker, onde se exige ajuste de parâmetros elétricos sem necessidades extremas de precisão mecânica. Pode ser usado para ajuste de bias em circuitos analógicos, calibração de sensores, controle de referência em fontes e reguladores simples, além de servir em painéis de controle e manutenção de equipamentos que utilizem divisores de tensão ajustáveis.

Como Funciona

O componente geralmente apresenta três terminais: dois nas extremidades do elemento resistivo e um contato deslizante (wiper). Ligando-se as extremidades e usando o wiper como saída, ele atua como um divisor de tensão; conectando-se apenas uma extremidade e o wiper, funciona como reostato (resistência variável). A integração ao projeto costuma ser direta, por soldagem em placa ou conexão em soquete, exigindo atenção à pinagem e ao tipo de montagem para garantir contato confiável e estabilidade mecânica.

Vantagens e Observações

Entre as vantagens práticas estão a simplicidade de uso, o custo acessível e a versatilidade para ajustes em protótipos e serviços de manutenção. Por se tratar de um potenciômetro de filme de carbono, recomenda-se atenção à aplicação em circuitos que demandem baixa deriva térmica ou muito baixo ruído, avaliando se o tipo de tap (linear ou log) e o valor de 470K são adequados ao projeto — em alguns casos valores menores são preferíveis. Verifique sempre compatibilidade mecânica (pinagem e dimensões), potência exigida pelo circuito e requisitos elétricos antes da compra. Este produto é conhecido em ingles como "WTH118-1A 2W 470K Single Turn Carbon Film Potentiometer"
