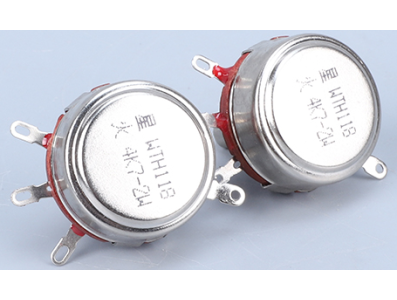

Potenciômetro de filme de carbono WTH118-1A 470 Ω 2 W, 1 volta

O que é o produto e sua função principal

O potenciômetro de filme de carbono de uma volta 470 Ω 2 W modelo WTH118-1A é um resistor variável projetado para ajuste manual de resistência em um circuito. Sua função principal é permitir a variação contínua de um ponto de tensão ou do ganho de um estágio eletrônico, operando como divisor de tensão ou como resistor ajustável conforme a necessidade do projeto. Por se tratar de um componente de filme de carbono e single turn, é indicado para ajustes simples e rápidos onde não se exige alta precisão de múltiplas voltas.

Principais Aplicações

Este tipo de potenciômetro é comumente empregado em projetos de eletrônica e automação para calibração e ajuste fino de sinais, em prototipagem e na cultura maker para controle analógico em interfaces e painéis de ajuste. Em robótica e educação maker pode ser usado para ajustar níveis de referência de sensores, pontos de ajuste de circuitos de controle e afins, sempre integrando-se a circuitos que demandem variação manual de resistência. Também é útil em manutenção de equipamentos eletrônicos quando é necessário substituir um elemento de ajuste com especificação similar.

Como Funciona

O componente possui três pontos de contato: os dois extremos da trilha resistiva e o ponto móvel (wiper). Ao girar o eixo, a posição do wiper varia a resistência entre os terminais, alterando assim a tensão disponível no ponto de saída quando utilizado como divisor. Na integração ao circuito, pode ser ligado diretamente a entradas analógicas, interfaces de controle ou estágios de sinal, conforme o uso pretendido; a forma exata de conexão dependerá do desenho do seu circuito e da pinagem do componente.

Observações e vantagens práticas

Entre as vantagens práticas estão a construção em filme de carbono — que costuma oferecer custo acessível e resposta estável para ajustes rápidos — e a potência suportada indicada, de 2 W, que dá margem maior para dissipação térmica em comparação a potenciômetros de potência menor. O valor de resistência nominal de 470 Ω é adequado para aplicações de ajuste de sinal e divisores de tensão de baixa impedância, mas é importante confirmar antes da compra a compatibilidade com a tensão, corrente e pinagem do seu projeto, além das dimensões e tipo de montagem exigidos pelo equipamento. Evite aplicar tensões ou correntes que excedam a dissipação indicada para preservar a vida útil do componente. Este produto é conhecido em ingles como "WTH118-1A 2W 470R Single Turn Carbon Film Potentiometer"
