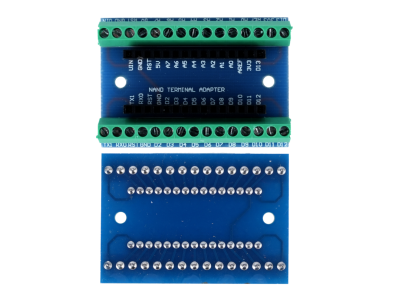

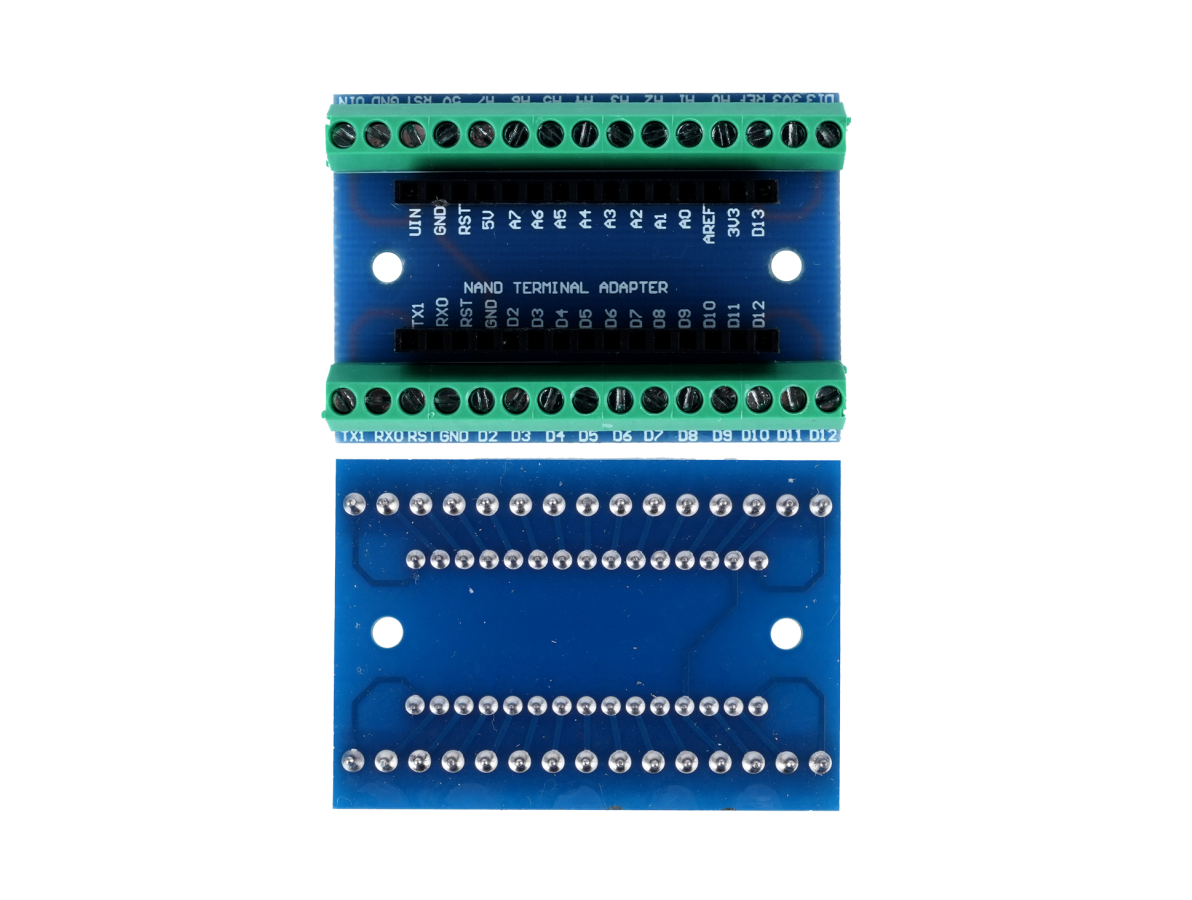

Shield NANO IO Azul V1.0 Placa de Expansão Simples Montada

Descrição

O Shield de I/O NANO Azul V1.0 é uma placa de expansão simples e pronta para uso, desenvolvida para facilitar a conexão de sinais de uma placa no formato Nano. Sua função principal é oferecer uma interface mais prática para acesso aos pinos, permitindo a ligação direta de fios e cabos por meio de terminais ou pinos expandidos, reduzindo a necessidade de soldas durante prototipagem e instalações mais limpas.

Principais Aplicações

Este tipo de placa é indicado para projetos de robótica, automação e projetos maker onde se busca organização da fiação e facilidade de manutenção. É útil em bancadas de testes, em protótipos que evoluem para instalações permanentes, em atividades educacionais para montagem de experimentos e em pequenas manutenções que exigem acesso rápido aos sinais de entrada e saída de uma placa Nano.

Como Funciona

A placa se integra encaixando-se sobre os conectores da placa Nano, traduzindo a pinagem original para pontos de conexão mais acessíveis. Dessa forma, sensores, atuadores e módulos podem ser ligados por meio de terminais ou pinos expandidos sem alterações na placa principal. É importante revisar o mapeamento de pinos fornecido pelo fabricante da placa antes da instalação para garantir que cada sinal seja conectado corretamente.

Vantagens e Observações

Entre as vantagens práticas estão a organização das conexões, a facilidade para trocas rápidas de módulos e a redução de soldagem direta na placa Nano. Como trata-se de um produto pronto, verifique antes da compra a compatibilidade do layout e a pinagem com sua placa Nano, bem como requisitos do seu projeto relativos a tensão, corrente e dimensões físicas. Evite conectar cargas sem confirmar os limites da placa controladora e confirme se o posicionamento dos pinos atende ao seu projeto.

Este produto é conhecido em ingles como "Blue NANO IO Shield V1.0 Simple Expansion Board Finished Board"
