Módulo matriz 4x4 com 16 botões

O que é o produto e sua função principal

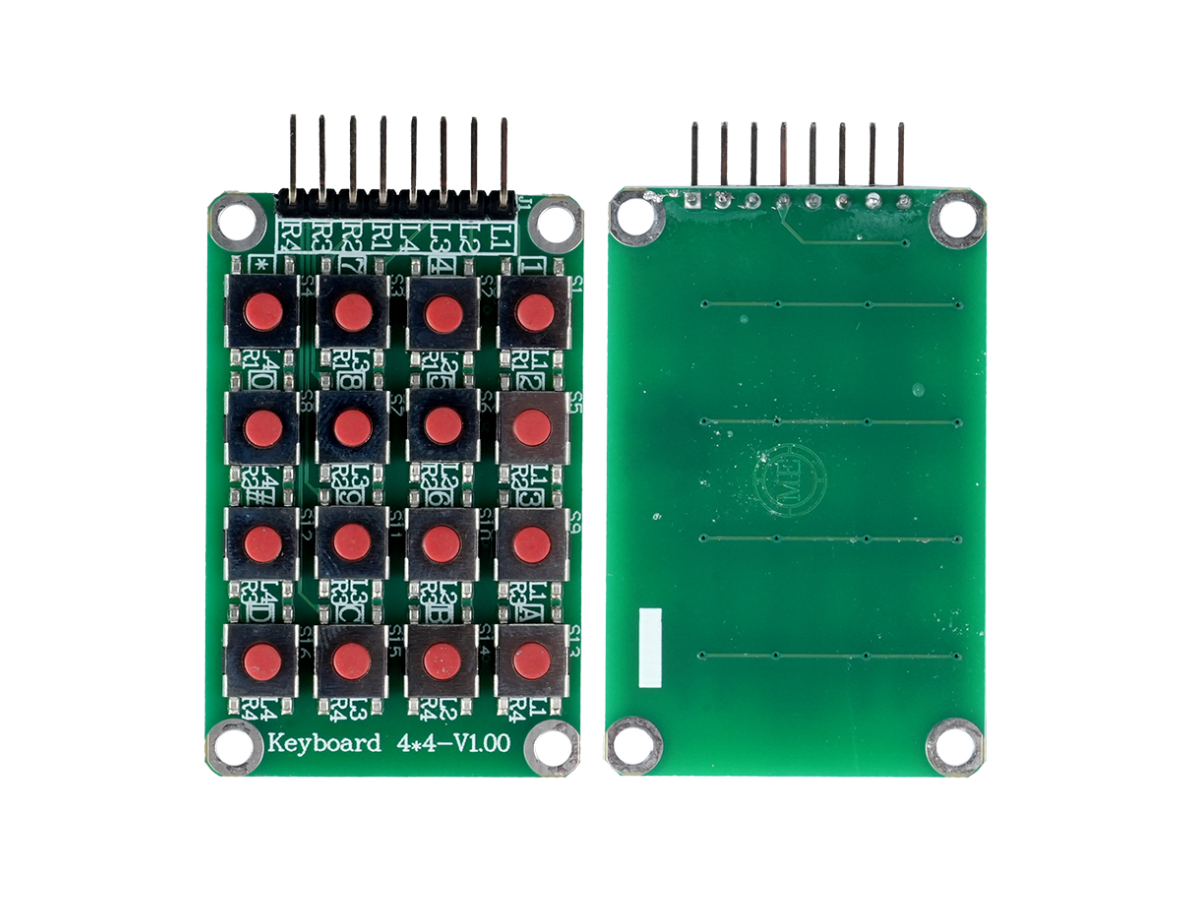

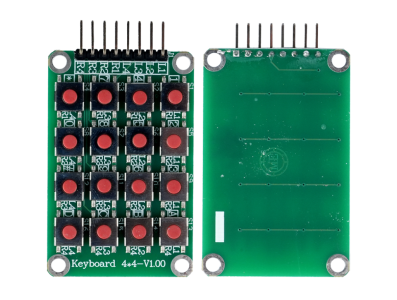

O Módulo Matriz 4x4 16 Botões é um teclado matricial compacto com 16 botões dispostos em uma grade 4x4. Sua função principal é fornecer uma interface de entrada digital que permite detectar várias teclas pressionadas usando uma organização em linhas e colunas, otimizando o uso de pinos de I/O em microcontroladores e placas de prototipagem.

Principais Aplicações

Este módulo é indicado para projetos de robótica, automação, eletrônica embarcada, prototipagem e educação maker onde seja necessária entrada de usuário por teclado: seleção de modos, navegação de menus, controle manual de funções, configuração de parâmetros e painéis de teste. Também pode ser útil em manutenção e testes rápidos de circuitos que demandem múltiplas entradas discretas.

Como Funciona

Os botões são organizados em uma matriz de 4 linhas por 4 colunas; a detecção das teclas normalmente é feita por varredura (scanning) de linhas/colunas por um microcontrolador, que aplica sinais em um conjunto de pinos e lê o retorno no outro para identificar qual posição foi acionada. Na prática é comum implementar tratamento de debouncing e mapear cada combinação de linha/coluna no firmware. A integração é feita por conexão dos pinos do módulo aos pinos digitais de uma placa de desenvolvimento, por exemplo para leitura por um Arduino ou outro microcontrolador, sem que o módulo exija um protocolo complexo.

Observações e recomendações técnicas

Entre as vantagens práticas estão o formato compacto e a capacidade de reduzir a quantidade de pinos necessários para ler múltiplas entradas. Antes da compra, verifique cuidadosamente a pinagem, a tensão de operação, o esquema de conexão e as dimensões físicas para garantir compatibilidade com seu projeto e com a placa que pretende usar. Considere também a necessidade de implementar debouncing no software e confirmar pontos de montagem caso vá fixar o módulo em painéis. Este produto é conhecido em ingles como "4x4 Matrix 16 Button Module"
