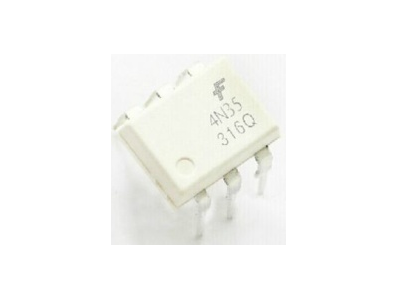

Optoacoplador 4N35 com fototransistor em encapsulamento DIP-6 CI

O que é o produto e sua função principal

O optocoplador fototransistor 4N35 em encapsulamento DIP-6 é um componente optoeletrônico que permite a transferência de sinais entre dois circuitos mantendo isolamento galvânico. Sua função principal é isolar eletricamente entradas e saídas usando acoplamento óptico — um emissor de luz interno e um fototransistor — reduzindo interferência e protegendo estágios sensíveis de ruído ou picos indesejados.

Principais Aplicações

Esse tipo de optocoplador é comumente utilizado em projetos de eletrônica, robótica, automação, prototipagem e educação maker para separar controladores de cargas, interfaces de aquisição, circuitos de potência e módulos ruidosos. É útil em situações de manutenção onde se deseja evitar circulação direta de corrente entre blocos do sistema, em isolamento de sinais de controle e em proteção de entradas sensíveis em placas e equipamentos.

Como Funciona

O componente integra internamente um emissor de luz no lado de entrada e um fototransistor no lado de saída; quando o LED interno é acionado, o fototransistor conduz, permitindo a passagem do sinal óptico de forma isolada eletricamente. Em projetos, o optocoplador é montado em placa de circuito impresso ou soquete compatível com encapsulamento DIP-6, sendo conectado entre o estágio gerador do sinal e o estágio receptor para garantir isolamento. A integração com placas e outros módulos segue a lógica de inserção do dispositivo entre os pontos que precisam ser isolados, sem necessidade de alterações nos circuitos além da adaptação de pinagem e polaridade conforme o projeto.

Observações e Recomendações

Vantagens práticas incluem isolamento galvânico, redução de ruído e proteção de entradas e saídas em sistemas híbridos. Antes da compra e da aplicação, verifique no seu projeto a compatibilidade de pinagem, dimensões de montagem e os requisitos elétricos (por exemplo, tensões e correntes de trabalho) consultando a folha de dados apropriada do componente. Isso garante seleção correta para o uso desejado e evita danos aos demais circuitos. Este produto é conhecido em ingles como "Original 4N35 Optocoupler Phototransistor DIP-6"
