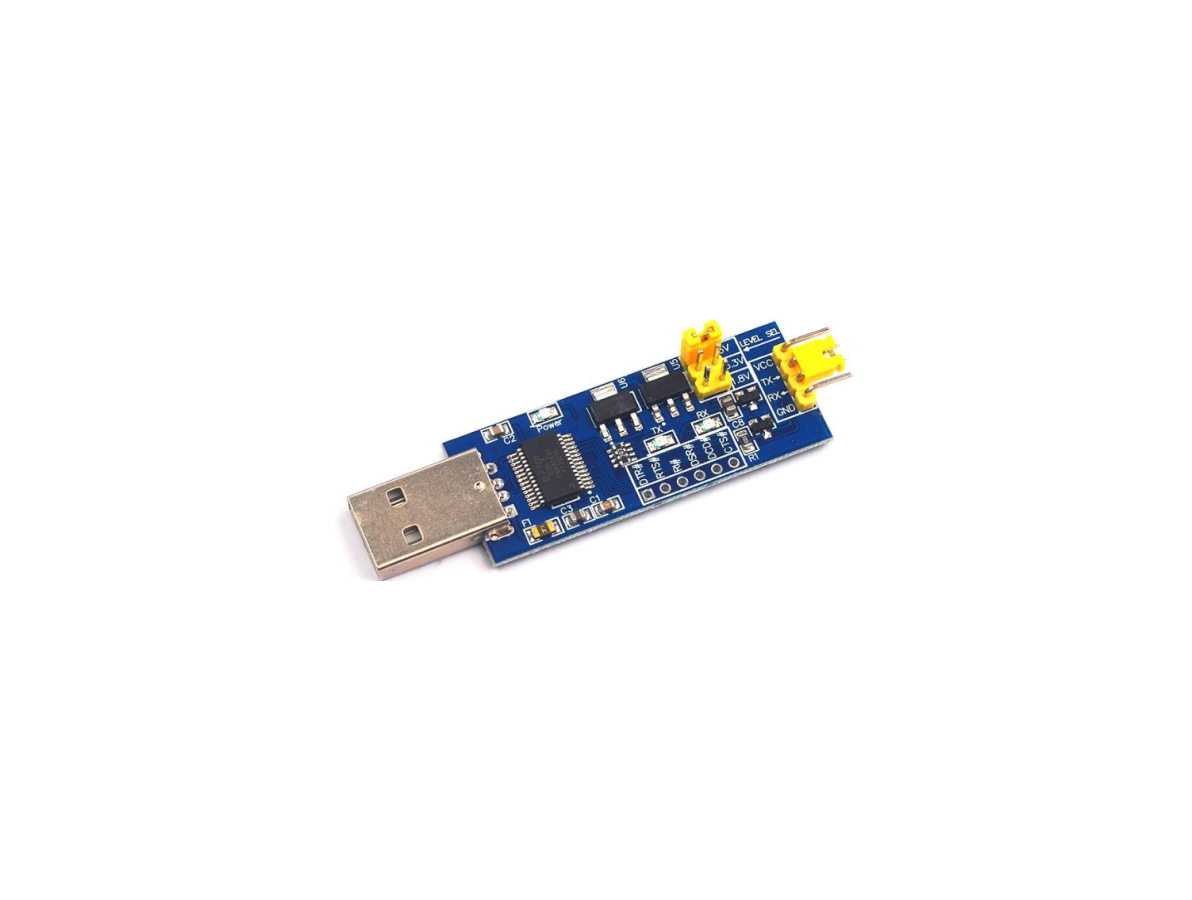

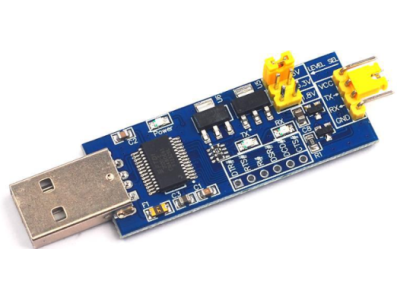

Shield Módulo USB para TTL FT232RL, níveis 5V, 3,3V e 1,8V, placa de porta serial para linha de download e gravação

O que é o produto e qual sua função principal

A Placa Conversor USB para TTL 5V/3.3V/1.8V FT232RL é um módulo que permite a comunicação entre um computador via USB e circuitos que utilizam sinais TTL seriais. Sua função principal é converter os sinais USB para uma porta serial TTL, com seleção de nível lógico em 5V, 3.3V ou 1.8V, possibilitando operações de download e gravação em linhas seriais de dispositivos eletrônicos. O uso do controlador FT232RL indicado no nome do produto garante que o objetivo do módulo é justamente intermediar comunicação e transferência de dados por porta serial.

Principais Aplicações

Esse tipo de conversor é frequentemente empregado em projetos de robótica, automação, eletrônica e prototipagem onde seja necessário comunicar, programar ou depurar microcontroladores e módulos sem interface USB direta. Também é útil em manutenção e educação maker para monitoramento de saída serial, envio de comandos e atualização de firmware por linha serial. Em contextos de bancada, facilita a interligação entre um computador e periféricos seriais durante testes e desenvolvimento.

Como Funciona

O módulo se conecta ao computador via conector USB e apresenta terminais para os sinais TTL (tipicamente TX, RX, VCC e GND) e uma forma de seleção do nível lógico indicado no produto. Integrando-se ao projeto, ele atua como ponte: recebe dados do USB, converte para sinais TTL no nível selecionado e os entrega ao dispositivo alvo, e vice-versa. Para uso correto é necessário observar a pinagem do equipamento a ser conectado e a seleção do nível lógico compatível; em alguns sistemas pode ser necessário instalar drivers no computador para que a porta virtual funcione corretamente.

Vantagens e observações de uso

Entre as vantagens práticas estão a flexibilidade de níveis lógicos e a simplicidade para estabelecer comunicação serial entre PC e circuitos TTL, o que agiliza programação, depuração e testes. Antes da compra ou da conexão, verifique cuidadosamente a tensão/nível lógico, a pinagem do conector do módulo e do dispositivo alvo, e se o projeto exige alimentação externa ou isolamento adicional. Evite presumir compatibilidades sem confirmar pinagem e níveis; confirmar requisitos de software no sistema operacional também ajuda a evitar problemas na instalação.

Este produto é conhecido em inglês como "USB to TTL Serial Port Board 5V/3.3V/1.8V Level Download and Record Line FT232RL Serial Port Module"
