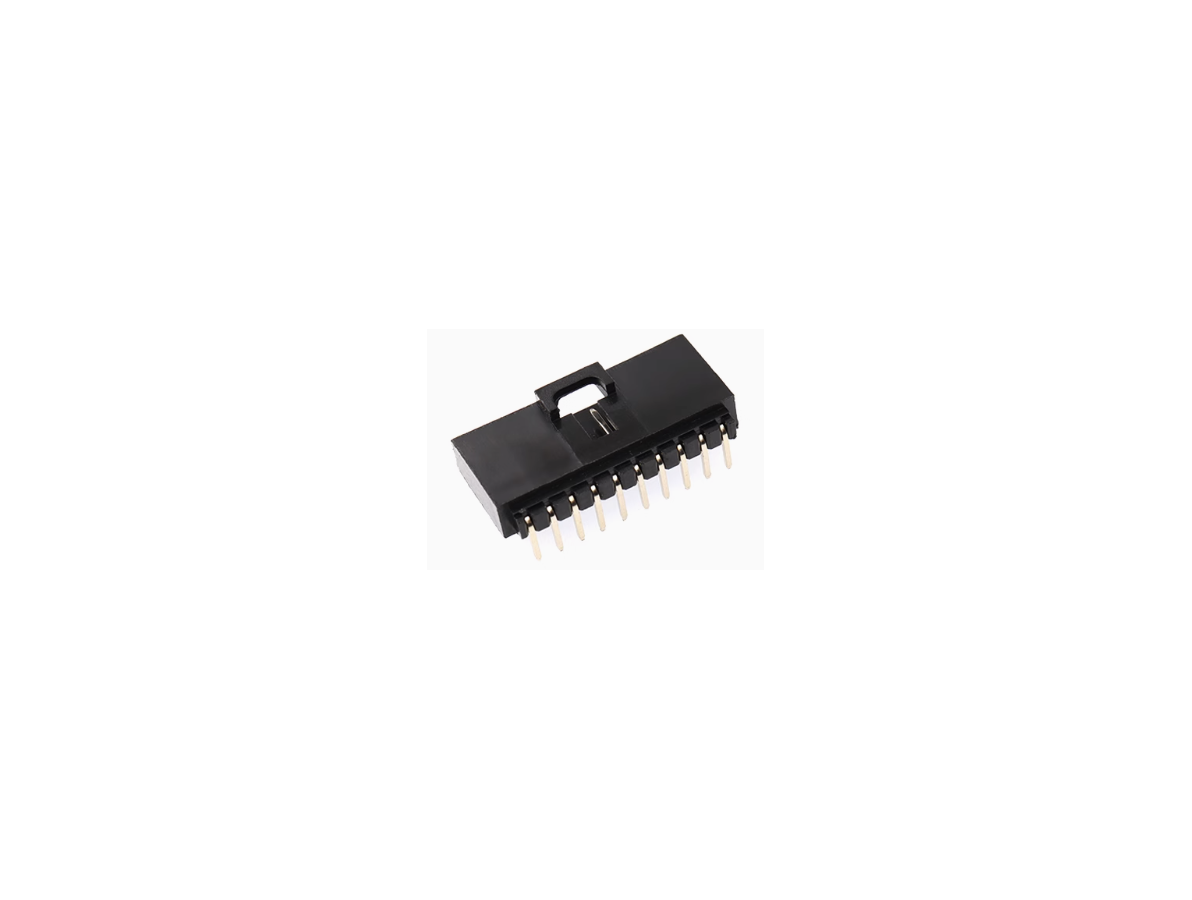

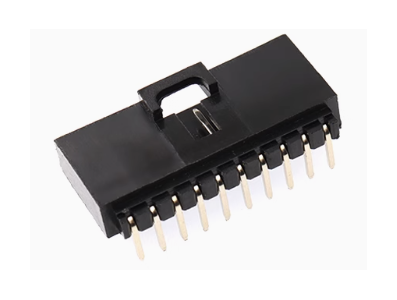

Conector MX 2,54 mm Dupont Housing 12 pinos com trava, preto (PC)

O Conector Dupont MX 2.54mm 12 pinos com trava é um alojamento plástico projetado para acomodar terminais crimpados em uma fileira de 12 posições com passo de 2,54 mm. Sua função principal é permitir a montagem organizada e a conexão removível entre conjuntos de fios e cabeçalhos de pinos em placas ou módulos, oferecendo um mecanismo de trava que aumenta a segurança mecânica da junção durante uso em painéis, cabos ou conjuntos eletrônicos.

Principais Aplicações

Esse tipo de conector é amplamente utilizado em prototipagem e projetos maker, em painéis de controle e em pequenos sistemas de automação e robótica para fazer ligações entre sensores, módulos e placas. Também é útil em manutenção e montagem de cabos internos de dispositivos, em conjuntos onde seja necessário desconectar e reconectar facilmente uma fileira de 12 sinais sem soldagem.

Como Funciona

O alojamento recebe terminais crimpados que se inserem nas cavidades correspondentes; esses terminais fazem contato com os pinos metálicos de um header (ou componente equivalente) quando o conector é encaixado. A trava presente no corpo do conector evita desconexões acidentais, mantendo o alinhamento das 12 posições. Para integração correta é importante utilizar terminais compatíveis com passo de 2,54 mm e verificar a orientação e a pinagem antes de encaixar no header da placa ou módulo.

Observações e Vantagens Práticas

Entre as vantagens práticas estão a organização dos fios em um único conector, facilidade de substituição e maior segurança mecânica por conta da trava. Antes da compra, confirme o número de pinos, o passo (2,54 mm), o tipo de terminal a ser usado e a correspondência da pinagem com seu projeto; também considere a necessidade de ferramentas de crimpagem adequadas. Este produto é conhecido em inglês como "MX2.54MM Dupont Housing 12P Connector with Lock"
