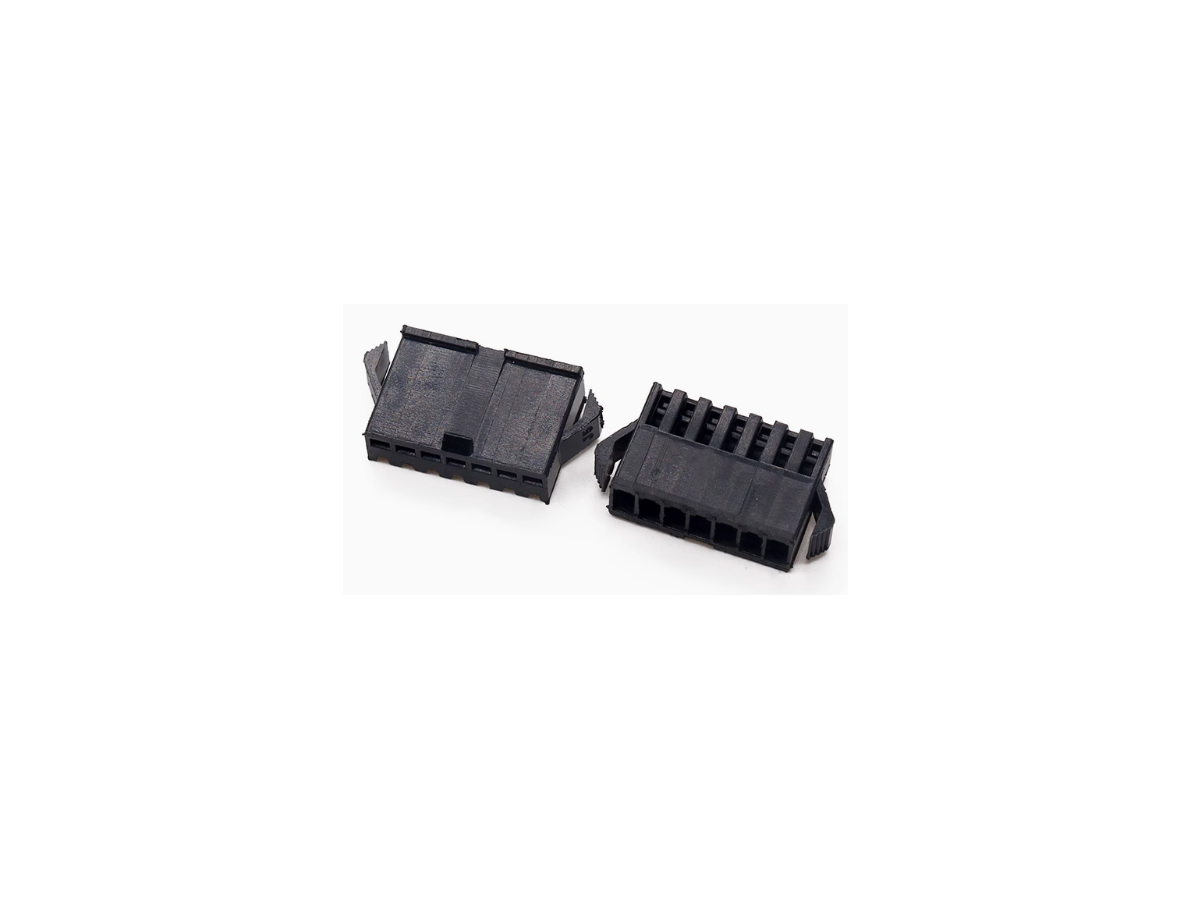

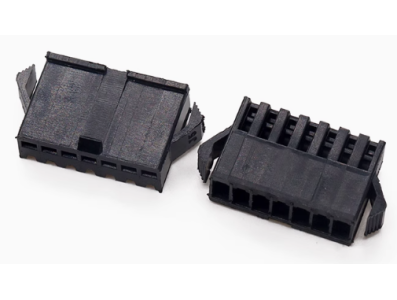

Conector Dupont Housing 7 vias passo 2,54 mm macho preto (PC)

O Alojamento para conector macho passo 2,54 mm 7 pinos é um componente plástico destinado a acomodar terminais elétricos em uma peça única, formando um conector de 7 vias com passo de 2,54 mm. Fabricado em material PC na cor preta, serve como corpo isolante e mecânico para conexões em cabos e fiações, permitindo a montagem de plugues do tipo Dupont ou similares em projetos eletrônicos e de prototipagem. Sua função principal é organizar e fixar os condutores para criar um ponto de conexão padronizado entre módulos e placas.

Principais Aplicações

Esse alojamento é indicado para uso em prototipagem, manutenção e pequenos projetos de automação e robótica, onde sejam necessárias conexões discretas e reaproveitáveis entre sensores, módulos e placas de circuito. Também é útil em educação maker para montar cabos jumper personalizados e em painéis de teste onde a padronização do passo 2,54 mm facilita a intercambialidade entre componentes.

Como Funciona

Normalmente os terminais crimpados (ou outro tipo de contato conforme projeto) são inseridos no alojamento até travarem, formando o conector de 7 pinos. O conjunto resultante deve ser acoplado a um conector ou header com o mesmo passo de 2,54 mm para estabelecer a conexão elétrica. A peça atua apenas como invólucro e posicionador; a qualidade da conexão dependerá do tipo de terminal utilizado e do encaixe com o conector correspondente.

Vantagens e Cuidados

Entre as vantagens práticas estão a organização dos fios, facilidade de montagem e possibilidade de montagem modular de cabos. Como cuidados, verifique a pinagem, a orientação do alojamento no momento da montagem e o tipo de terminação compatível com seu projeto (crimpagem, solda, etc.). Confirme também a compatibilidade mecânica com headers e conectores no seu sistema antes da compra. Este produto é conhecido em ingles como "SM2.54MM Male Pitch Connector Housing 7P"
