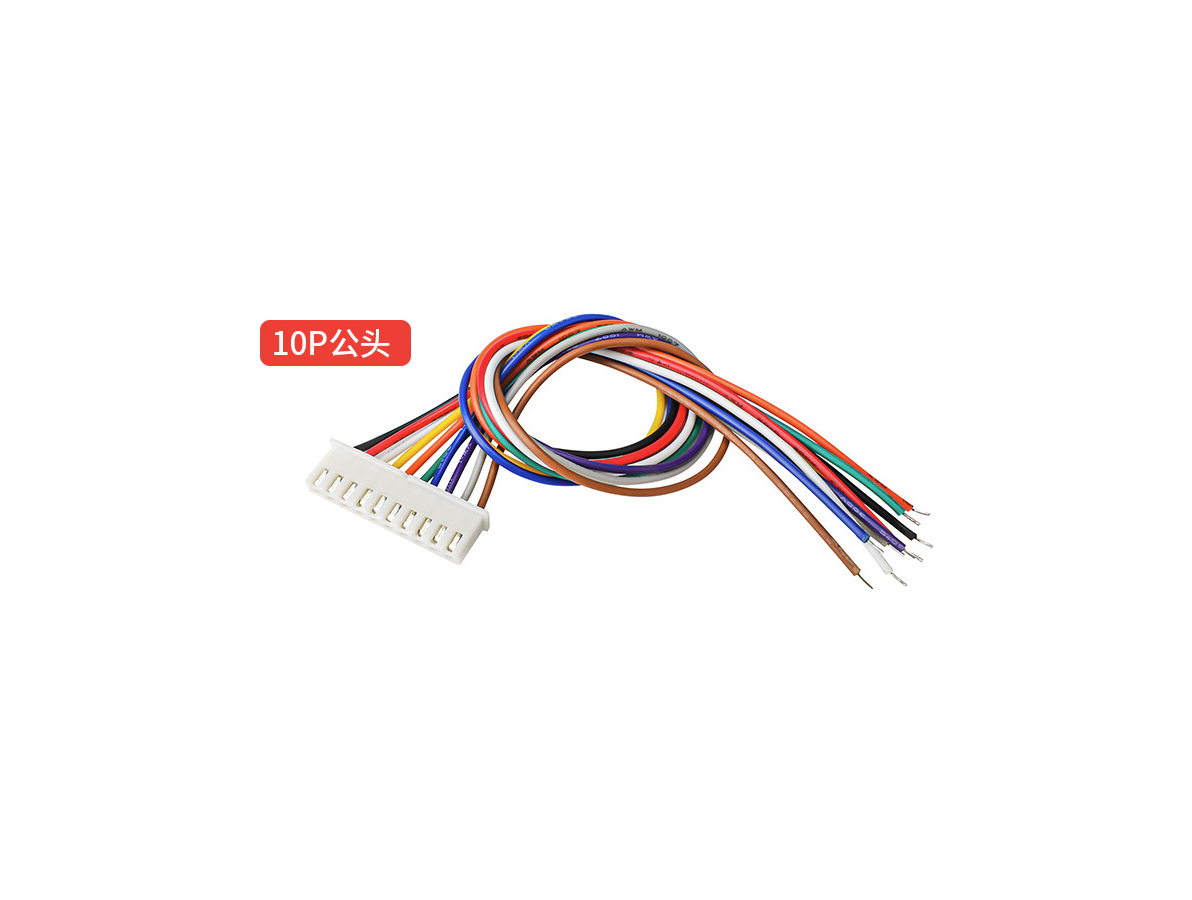

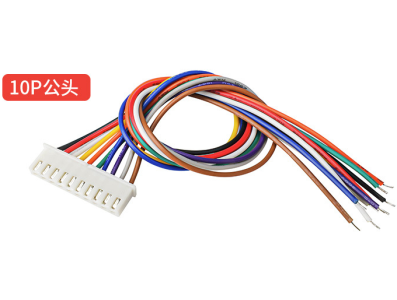

Cabo com conector XH 2,54 mm 10 pinos em uma extremidade, fio 1007 26AWG 20 cm

O que é o produto e sua função principal

Cabo conector XH 2,54mm 10 pinos single-headed (1007 26AWG, 20 cm) é um conjunto de condutores com um conector de 10 vias montado em uma das extremidades, com passo de 2,54 mm e fios no padrão 1007 com bitola 26AWG e comprimento de 20 cm. Sua função principal é prover uma interface pronta para ligação entre placas, módulos ou barramentos com conector compatível, organizando múltiplos sinais em um único conjunto de fios e facilitando a troca ou manutenção de partes do sistema.

Principais Aplicações

Este tipo de cabo é amplamente utilizado em projetos de robótica, automação, eletrônica e na cultura maker para interligar sensores, módulos, placas de desenvolvimento e pequenos módulos de potência quando o passo de 2,54 mm é compatível. Em prototipagem e educação maker serve para montar conexões rápidas e reconfiguráveis em bancada ou em pequenos painéis, e em manutenção permite substituir ou reparar ligações sem necessidade de refazer toda a fiação.

Como Funciona

O conector com passo de 2,54 mm se encaixa em headers ou soquetes compatíveis desse passo, fornecendo 10 vias ordenadas para sinais, alimentação ou dados conforme o projeto. A outra extremidade do cabo traz os condutores em 26AWG, que podem ser soldados, crimpados ou conectados a bornes e terminais conforme a necessidade do circuito, permitindo integrar o cabo a placas, sensores e módulos de forma prática. A montagem simplifica o gerenciamento de fios e reduz o risco de ligações cruzadas quando a pinagem é seguida corretamente.

Observações e vantagens práticas

Entre as vantagens práticas estão a organização das conexões, facilidade de montagem e possibilidade de reaproveitamento em diferentes configurações. Antes da compra, verifique a compatibilidade do passo (2,54 mm), a disposição dos pinos, o comprimento (20 cm) e se a bitola 26AWG atende aos requisitos de corrente e temperatura do seu projeto; confirme também a pinagem e a forma de terminação necessária para seu equipamento. Recomenda-se cuidado ao inserir e retirar o conector para não danificar os terminais e checar isolamento e estanqueidade das soldas quando aplicável. Este produto é conhecido em ingles como "XH2.54mm 10Pin Single-headed Connect Wire 1007 26AWG 20cm"
