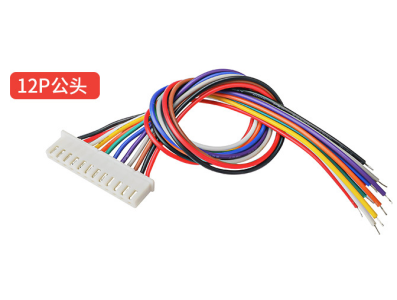

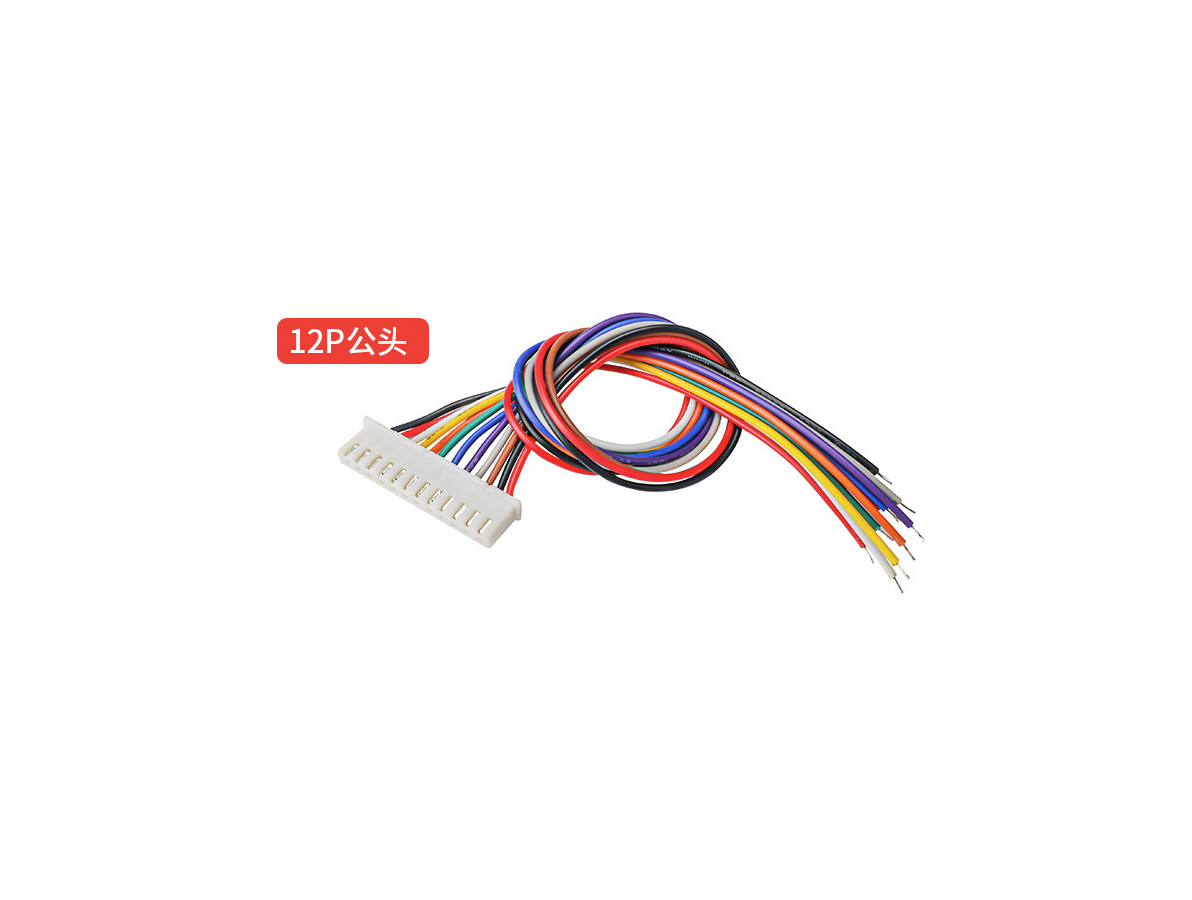

Conector XH 2,54 mm 12 pinos de extremidade única com fio 1007 26 AWG 15 cm

O Conector XH 2,54mm de 12 pinos com fios 26AWG 15cm é um conjunto de conexão elétrica formado por uma carcaça única de 12 vias no padrão XH com passo de 2,54 mm e fios identificados como tipo 1007 na bitola 26AWG com aproximadamente 15 cm de comprimento. Sua função principal é estabelecer uma interface prática entre cabos individuais e um cabeçalho compatível em placas ou módulos, permitindo montagem e troca de componentes sem necessidade de soldagem direta na placa em todas as situações.

Principais Aplicações

Esse conector é indicado para projetos de eletrônica, robótica, automação e cultura maker onde seja necessário organizar múltiplos condutores em uma única tomada: interconexão de módulos, painéis de controle, painéis de sensores, prototipagem de circuitos e manutenção de equipamentos. Em contextos educacionais e de bancada, facilita a montagem e desmontagem de circuitos que exigem rearranjo frequente de sinais ou alimentação.

Como Funciona

O conjunto integra uma carcaça XH com 12 posições que se conecta a um cabeçalho de passo 2,54 mm compatível em placas ou painéis, enquanto os fios 1007 26AWG trazem cada circuito individual até essa interface. Por ser um conector single-headed (apenas uma extremidade com a carcaça), a outra extremidade dos fios normalmente é utilizada para ligação direta, soldagem ou terminais conforme a necessidade do projeto, permitindo flexibilidade na interligação entre placa e cabos.

Vantagens e Cuidados

Entre as vantagens práticas estão a organização de múltiplos condutores em um único plugue e a facilidade de troca em manutenção ou testes. Antes de comprar, confirme a pinagem, o passo do cabeçalho (2,54 mm), o comprimento necessário do cabo e se a bitola 26AWG atende ao tipo de sinal ou alimentação do seu projeto, já que esse fio é comumente usado para sinais e cargas leves. Verifique também o tipo de cabeçalho da placa para garantir encaixe correto e a sequência de pinos para evitar inversões de conexão. Este produto é conhecido em ingles como "XH2.54MM 12Pin Single-headed Connect, Wire 1007 26AWG 15CM"
