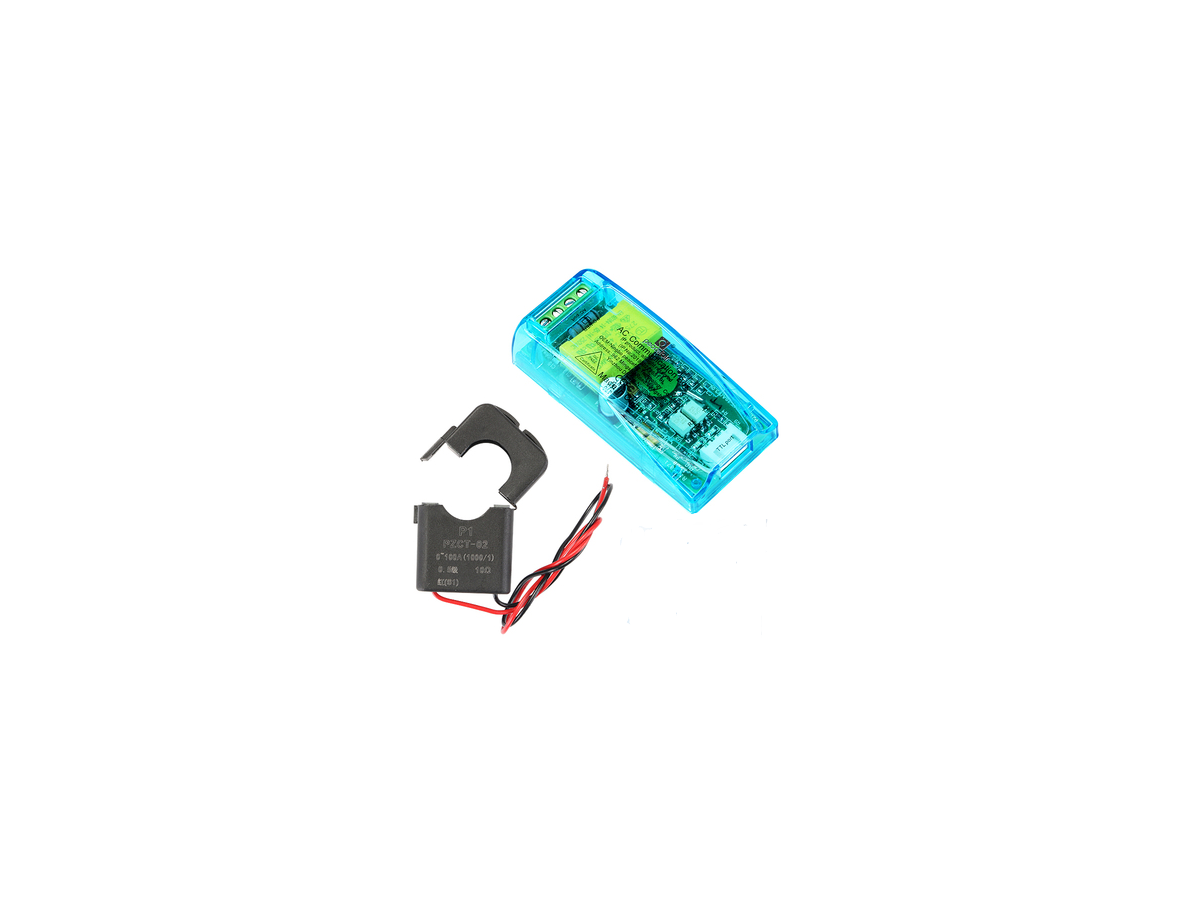

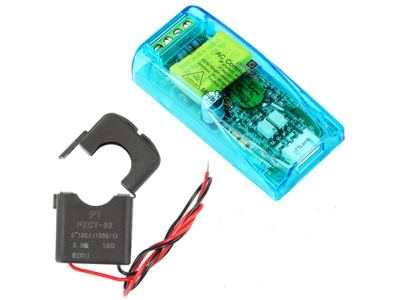

PZEM-004T Módulo de aquisição de tensão AC, corrente e potência com comunicação serial TTL e CT aberto para Arduino

PZEM-004T Módulo de aquisição de tensão AC, corrente e potência com comunicação serial TTL e CT aberto para Arduino

O PZEM-004T módulo de aquisição de tensão AC, corrente e potência com comunicação serial TTL e CT aberto para Arduino é um módulo de medição destinado a monitoramento elétrico em projetos que envolvem tensão AC. Sua função principal é adquirir sinais de tensão e corrente, calcular parâmetros elétricos relevantes como potência e transmitir essas informações por comunicação serial em nível TTL, permitindo integração com placas de desenvolvimento como Arduino.

Principais Aplicações

O módulo é indicado para aplicações em automação, prototipagem e cultura maker onde seja necessário monitorar consumo ou comportamentos elétricos, como projetos de automação residencial, bancadas de manutenção e testes, monitoramento de cargas em robótica e experimentos em educação makers. Também pode ser usado em sistemas de medição embarcada quando se busca uma solução compacta para leitura de parâmetros elétricos e envio de dados a um microcontrolador.

Como Funciona

Na integração típica, o módulo recebe a leitura de tensão AC da rede ou circuito sob teste e utiliza um transformador de corrente do tipo aberto (CT) para captar a corrente que passa por um condutor. As grandezas medidas são processadas internamente e os valores são disponibilizados via interface serial TTL, que pode ser conectada a um Arduino ou outro microcontrolador compatível com níveis TTL. Para funcionamento seguro e correto é necessário conectar corretamente alimentação e sinais, posicionar o condutor dentro do CT e garantir isolamento adequado entre partes em alta tensão e o microcontrolador.

Vantagens e Cuidados

Entre as vantagens práticas estão a consolidação de medições de tensão, corrente e potência em um único módulo e a facilidade de comunicação via serial TTL, o que simplifica a leitura por Arduino e sistemas similares. Como cuidados, verifique sempre a pinagem e requisitos de alimentação do módulo, confirme a compatibilidade dos níveis TTL com seu microcontrolador, assegure o correto posicionamento do condutor no CT e tome as precauções de segurança ao trabalhar com tensão AC, evitando contato com partes energizadas e garantindo isolamento adequado. Este produto é conhecido em ingles como "PZEM-004T AC voltage, current and power measurement module with TTL serial communication and open CT for Arduino"
