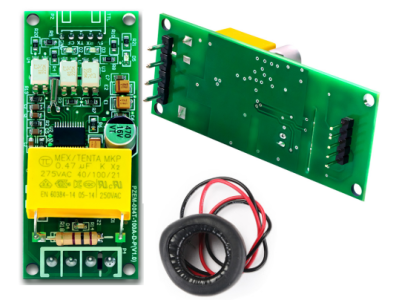

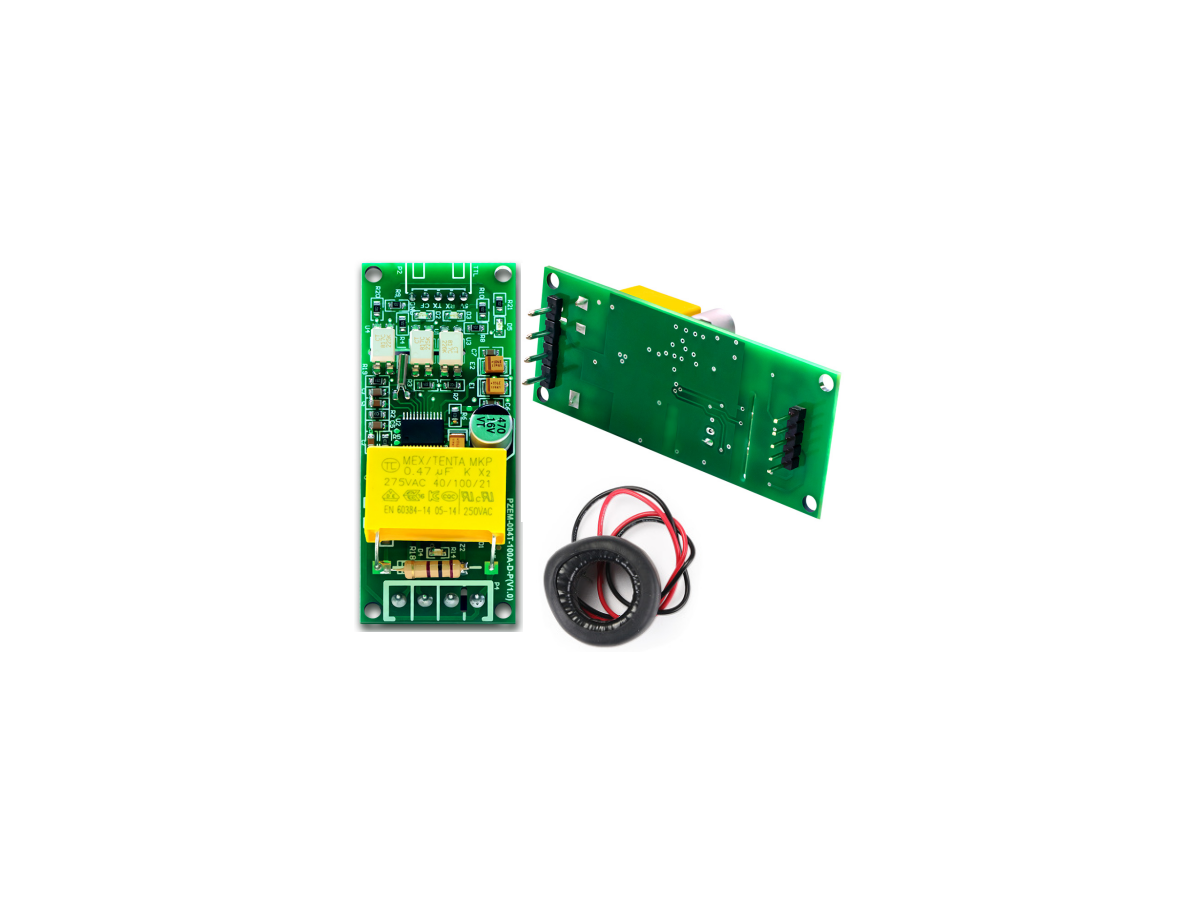

Módulo PZEM-004T-D-P 4 pinos para Arduino, aquisição de tensão AC, corrente e potência com comunicação serial TTL e CT fechado

O Módulo PZEM-004T-D-P 4 pinos é um módulo de medição destinado à aquisição de tensão AC, corrente e potência, com interface de comunicação serial TTL e entrada por CT fechado. Sua função principal é monitorar parâmetros elétricos em circuitos AC e transmitir esses dados via sinal serial compatível com placas como Arduino. O formato de 4 pinos facilita a conexão direta com microcontroladores que usam níveis TTL, permitindo leituras contínuas para aplicações de monitoramento e controle.

Principais Aplicações

Este módulo é indicado para projetos de automação e eletrônica onde seja necessário acompanhar consumo ou estado elétrico em tempo real, como monitoramento de painéis experimentais, controle de cargas em bancadas de ensaio, sistemas de automação predial em níveis de prototipagem e atividades em educação maker. Em robótica e manutenção pode ser usado para verificar alimentação de subsistemas que operam em AC, apoiando diagnósticos e testes sem necessidade de instrumentação mais complexa.

Como Funciona

O funcionamento baseia-se na medição direta da tensão AC e no uso de um transformador de corrente do tipo fechado (CT) para captar a corrente que passa por um condutor. Os valores medidos são processados pelo circuito do módulo e disponibilizados pela comunicação serial TTL, permitindo que um Arduino leia os dados e os interprete em um sketch para registro, display ou ações de controle. A conexão típica envolve a passagem do condutor pelo CT e a ligação dos 4 pinos do módulo à placa, observando-se a pinagem e o nível lógico TTL da interface serial.

Vantagens e Observações

Entre as vantagens práticas estão a integração direta com Arduino através de TTL serial e o uso do CT fechado, que facilita a instalação sem a necessidade de interromper o circuito condutor. Antes da compra e instalação, confirme compatibilidade de pinagem, protocolo serial e requisitos de isolamento para seu projeto, e tome cuidados de segurança ao trabalhar com tensão AC: garanta aterramento e procedimentos apropriados. Verifique também a orientação do CT no condutor e o método de leitura adotado no seu código para assegurar medidas coerentes e seguras. Este produto é conhecido em ingles como "PZEM-004T-D-P 4-pin module for Arduino, AC voltage, current and power measurement with TTL serial communication and closed CT"
